12 zubových drážkových skrutiek s prírubou

12-zubové drážkové skrutky s prírubou sú často vhodné pre projekty, ktoré vyžadujú pevné a protišmykové spoje. Môže poskytnúť lepší krútiaci moment a zabrániť skĺznutiu skrutiek počas procesu uťahovania. Skrutky vyrábané továrňou Xiaoguo® zodpovedajú vykonávaciemu štandardu MS 14157B-1978.

Odoslať dopyt

Popis produktu

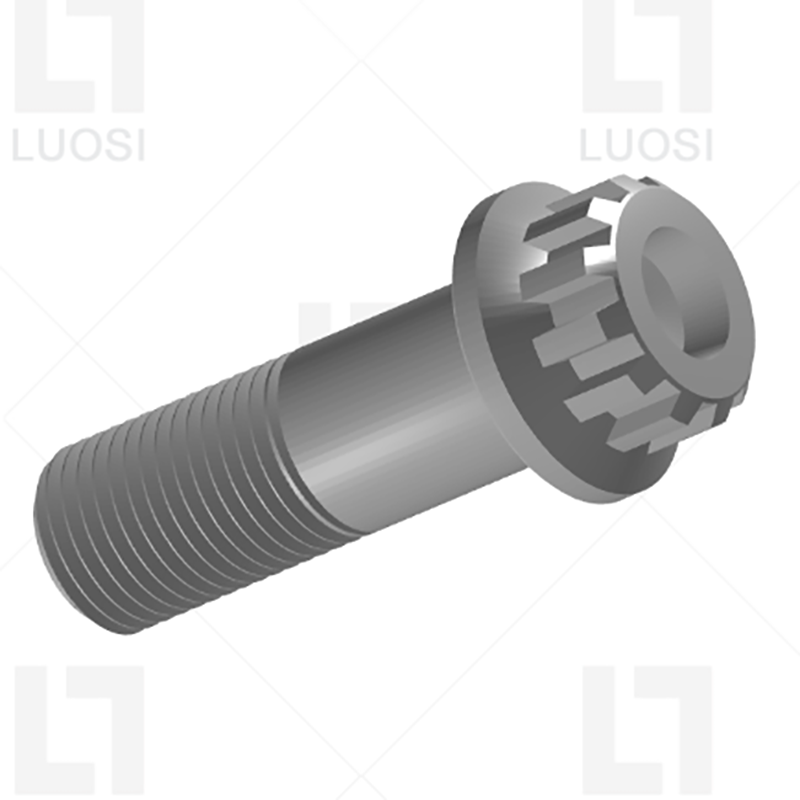

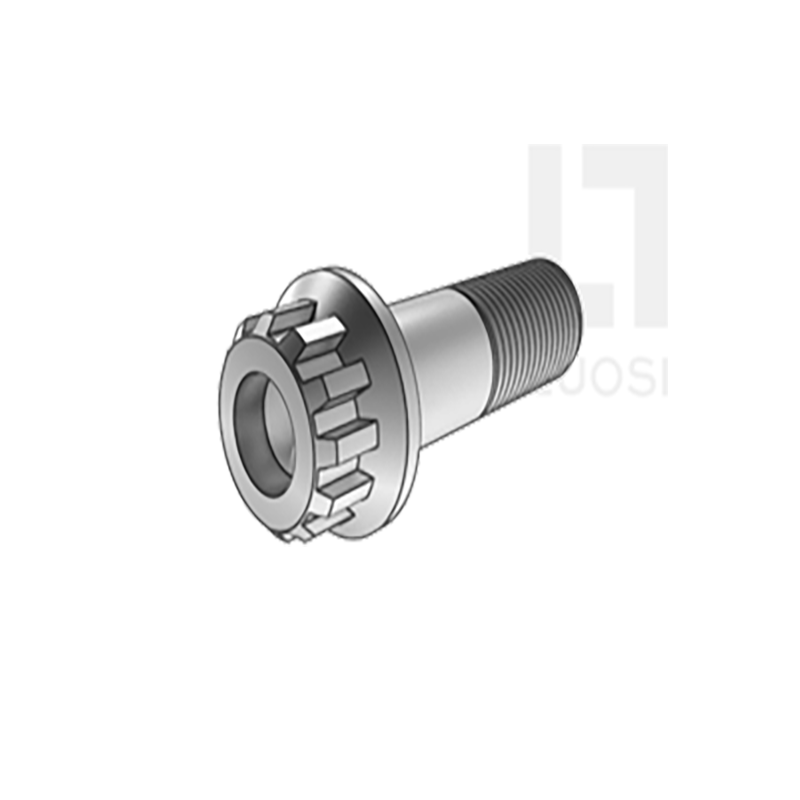

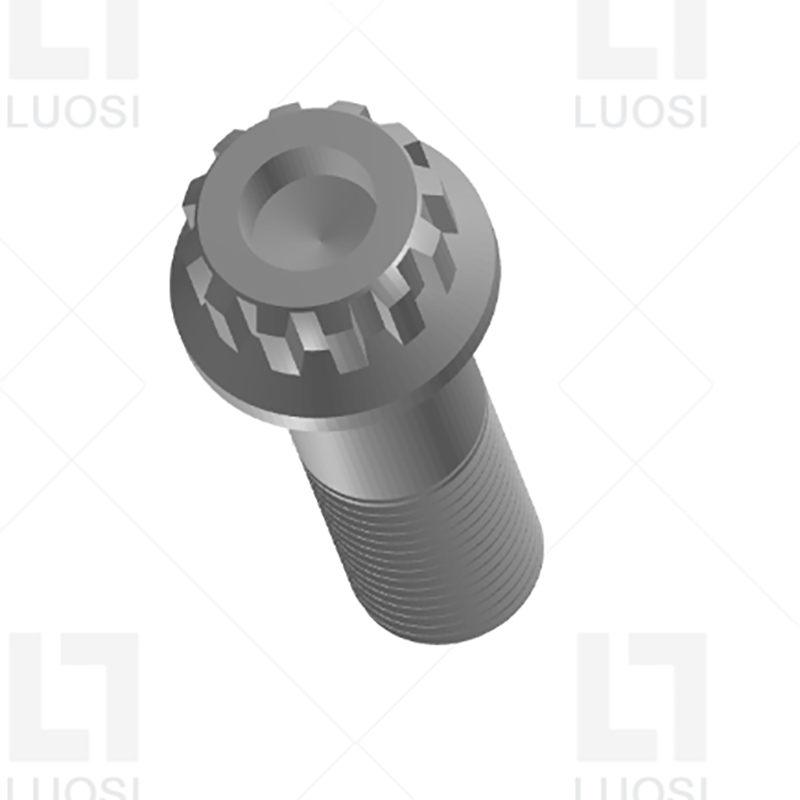

Hlava 12-zubových drážkových skrutiek s prírubou je navrhnutá s 12 zubami, ktoré môžu tesne zapadnúť do zodpovedajúceho drážkového kľúča. Na jeho spodnej časti je príruba ako tesnenie, ktoré môže zväčšiť kontaktnú plochu s pripojeným materiálom.

Vlastnosti produktu

12 zubové drážkové skrutky s prírubou majú jedinečnú štruktúru 12 zubovej drážky plus príruba. 12-zubové drážkovanie poskytuje viac bodov pôsobenia sily, vďaka čomu je uťahovanie presnejšie a hladšie. Príruby rozptyľujú tlak, zvyšujú stabilitu spojenia a zabraňujú uvoľneniu skrutiek.

Tieto skrutky môžu byť pripojené ku koreňu listu veternej turbíny. Čepeľ je vystavená odstredivej sile 20 ton. Znesie záťaž. Drážková hlava odolá hydraulickému krútiacemu momentu 1 000 N·m. Príruba môže zabrániť prasknutiu koreňa kompozitného materiálu v dôsledku mikropohybu. Je potrebné ju vymeniť každých päť rokov a každá poškodená čepeľ stojí až 250 000 amerických dolárov.

12-zubové drážkové skrutky vyžadujú zodpovedajúce drážkové skrutkovače. Môžu prenášať obrovský krútiaci moment bez odizolovania, oveľa lepšie ako šesťhranné skrutky. Vstavaná príruba funguje podobne ako tesnenie, takže môžete ušetriť na dodatočných komponentoch. Je veľmi vhodný na údržbu ťažkých zariadení.

12-zubové drážkové skrutky s prírubou nie je ľahké manipulovať. Väčšina ľudí nemá spline nástroje. Príruby môžu držať skrutky upevnené pri vibráciách a používajú sa na verejných strojoch alebo železničných tratiach, kde existuje riziko krádeže. Pre oblasti s vysokými vibráciami (kompresory, generátory) môžu byť pevne pripevnené. Spline ovládač nevyjde. Možnosť zúbkovanej príruby môže uhryznúť povrch. Nie je potrebná žiadna poistná podložka.

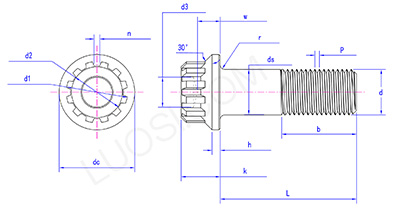

Parametre produktu

Po	1/4	16.5	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
jednosmerný max	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
dc min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
k min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
h max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
h min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
b min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
d3 min	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
w min	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 max	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
d1 min	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
d2 min	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n max	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r max	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
r min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
