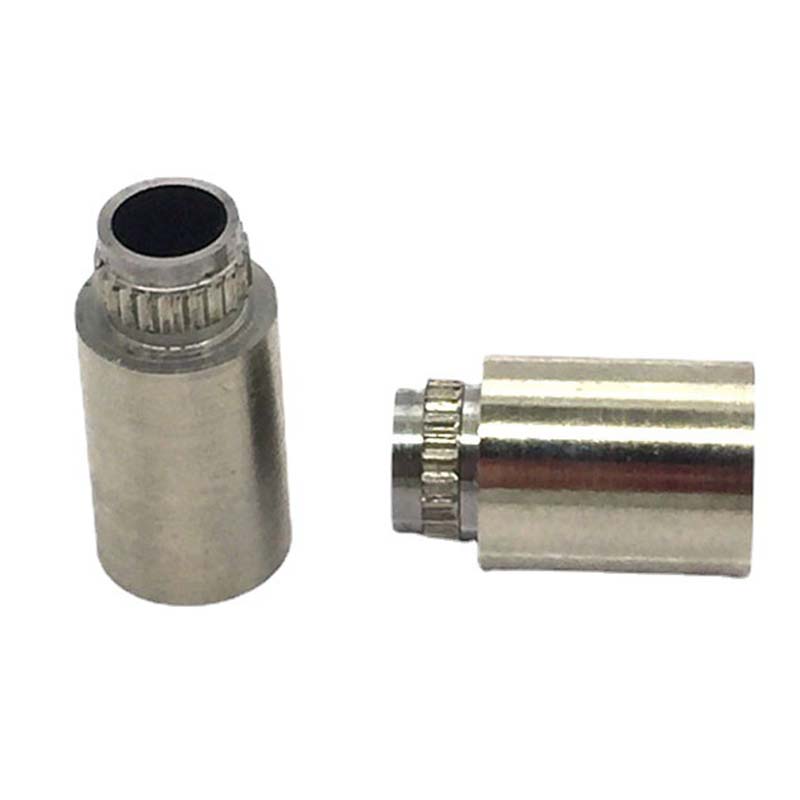

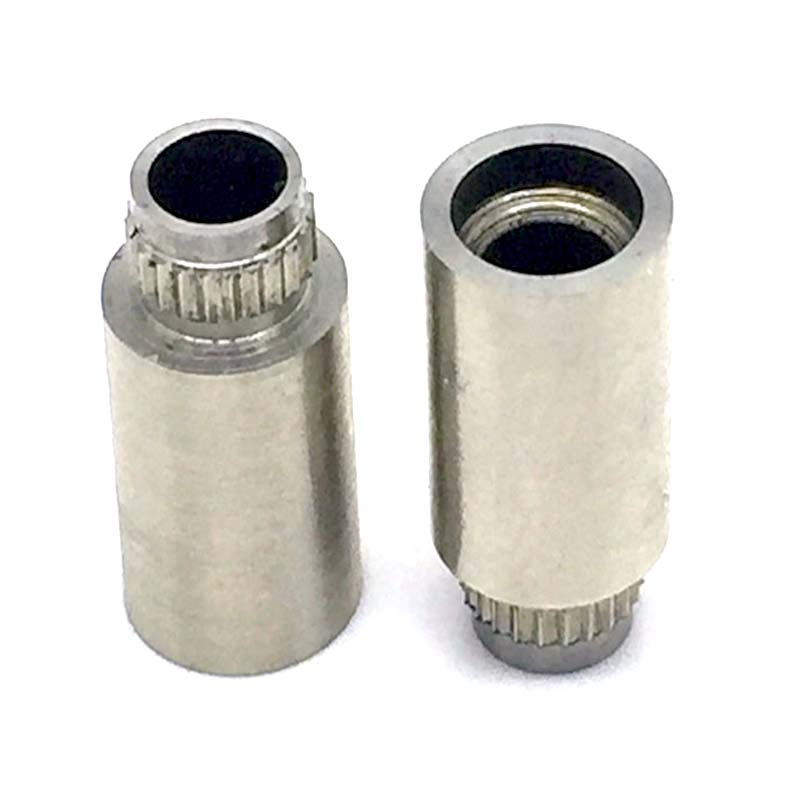

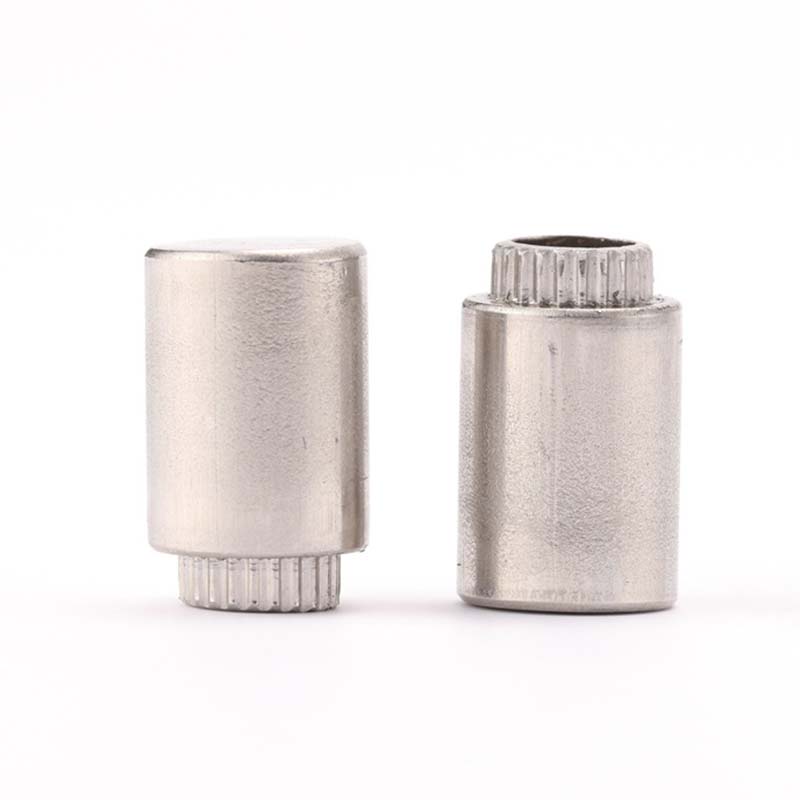

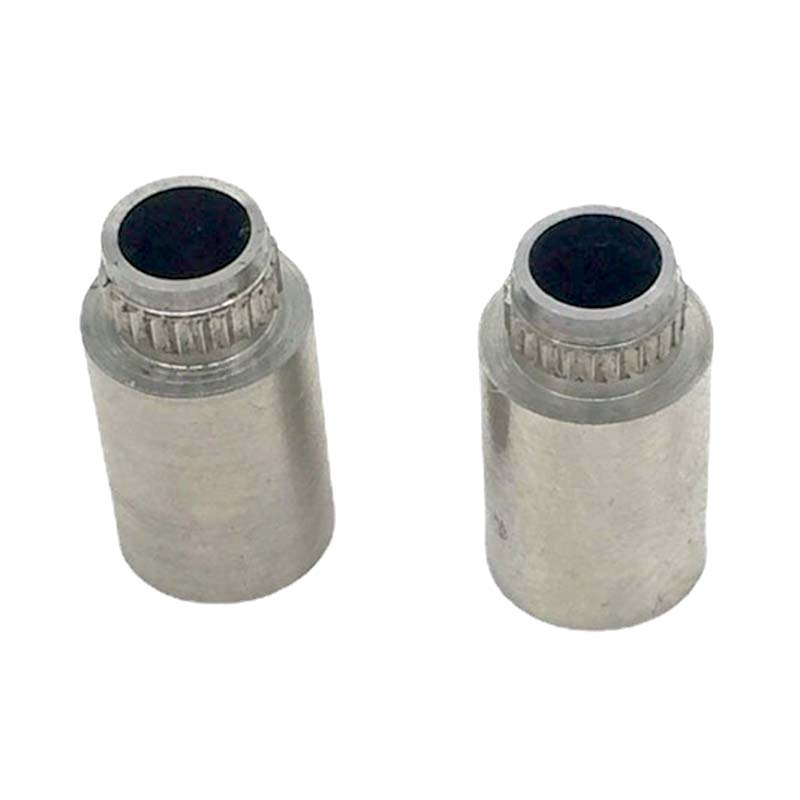

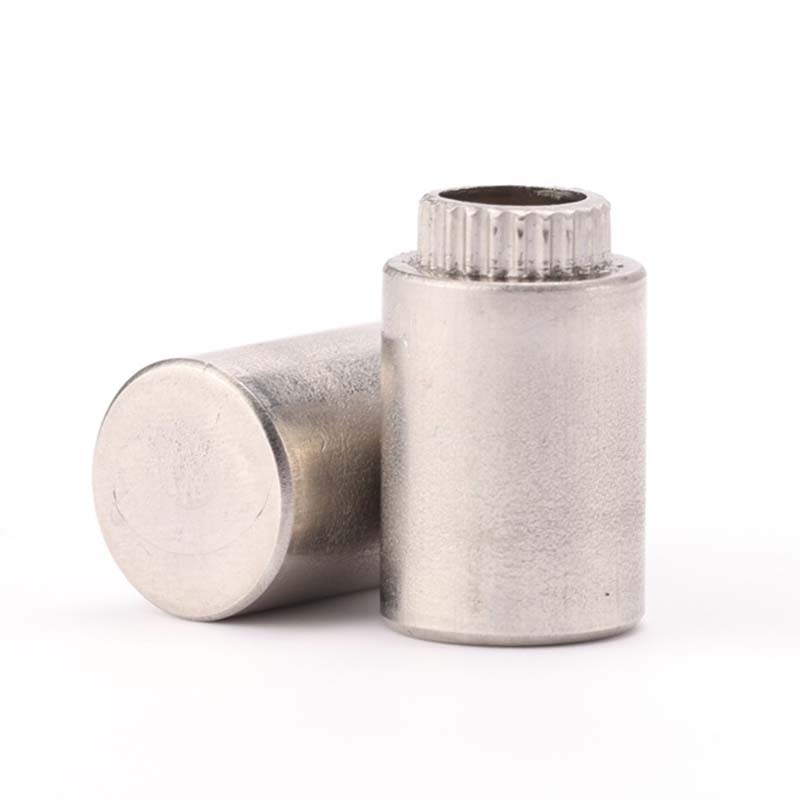

Uchytenie na preťahovanie upevňovacieho prvku

Dištanc na preťahovanie upevňovacieho prvku má rôzne povrchové úpravy. Pomáhajú v boji proti hrdzi, zjednodušujú spájkovanie, umožňujú lepší prietok elektriny a dokonca vyzerajú krajšie.

Bežné sú elektrolytický niklový povlak, cínový povlak (či už čistý alebo zliatinový), povlak zinkovo-niklovej zliatiny (ktorý je lepší v boji proti hrdzi) a strieborný povlak (dobrý na prepúšťanie elektriny).

Ktoré ošetrenie si vyberiete, závisí od toho, čo potrebuje prostredie, proces spájkovania a čo je potrebné pre elektrický výkon.

Počas inštalácie sa preťahovací stĺpik pripevní pomocou nitovania, aby sa zabezpečilo pevné spojenie odolné voči vibráciám.

Prispôsobené špecifikácie a veľkosti

Držiak na preťahovanie spojovacích prvkov sa dodáva v mnohých štandardných veľkostiach a môžete si zaobstarať aj vlastné.

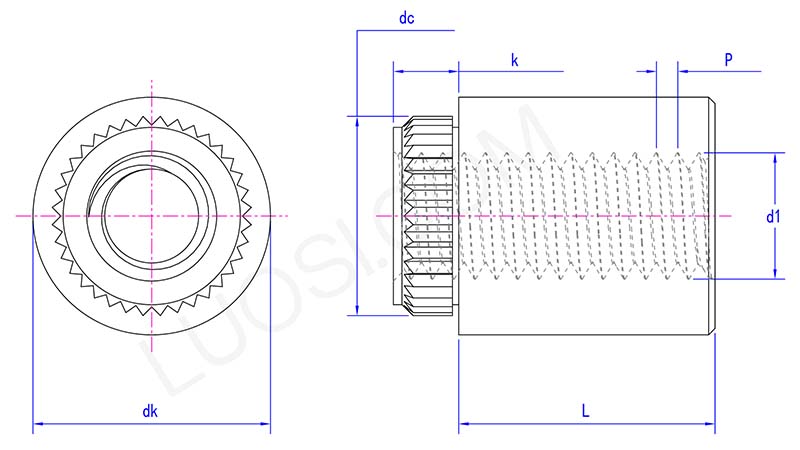

Hlavné špecifikácie zahŕňajú priemer čapu (stopka aj hlava), celkovú výšku, veľkosť a dĺžku závitu (ak má koniec čapu závity) a veľkosť otvoru potrebného v DPS.

Správne rozmery je dôležité. Zabezpečuje, aby kolík správne zapadol do dosky plošných spojov, získal správnu upínaciu silu, keď ho nitujete, a spolupracuje s ostatnými časťami, ku ktorým sa pripája.

Aká je typická hmotnosť/nosnosť?

To, akú váhu dokáže tento uchytený stojan na preťahovanie upevňovacích prvkov zvládnuť, do veľkej miery závisí od ich veľkosti, ako je priemer a dĺžka, z akého materiálu sú vyrobené (oceľ alebo hliník), aká hrubá je PCB a veľkosť otvoru.

Napríklad typický 3 mm čap z nehrdzavejúcej ocele v 1,6 mm PCB zvyčajne zvládne 300-500 N (to je 30-50 kg) vyťahovacej sily.

Máme technické listy, ktoré uvádzajú pevnosť v šmyku a vytiahnutí. Vždy skontrolujte tieto špecifikácie, aby ste sa uistili, že čap, ktorý si vyberiete, zvládne mechanické potreby toho, na čo ho používate.
