Clevis Pin

A vidlicový čapje dôležitým spojovacím prvkom. Používa sa na držanie častí pohromade v strojoch, kde sa musia otáčať alebo spájať pozdĺž priamky. Má okrúhly hriadeľ s vyvŕtaným otvorom na jednom konci pre závlačku alebo delený krúžok. To ho chráni pred zlyhaním, keď je veľa stresu alebo ťažkého zaťaženia. Dizajn je jednoduchý, ale pevný, takže sa ľahko vkladá a vyberá. Vďaka tomu je dobrou voľbou pre nastavenia, kde potrebujete veci často upravovať.

Tieto kolíky uvidíte veľa v prepojeniach, riadiacich systémoch a ťažkých strojoch. Udržiavajú všetko stabilné a zároveň umožňujú častiam otáčať sa alebo pohybovať. Vyrábajú sa podľa špecifických noriem, takže sa na ne veľa spoliehajú priemyselné odvetvia, ktoré potrebujú bezpečné diely s dlhou životnosťou.

Používajú sa v spojkách, riadiacich systémoch a ťažkých strojoch, aby umožnili pripojeným častiam otáčať sa alebo pohybovať, ale fungovali stabilne a nevychádzali z miesta. Naše kolíky vyrábame podľa noriem kvality a často sa používajú v odvetviach, ktoré vyžadujú bezpečné a odolné diely.

Veľkosť

Clevis pindodávajú sa v štandardných veľkostiach: priemery od 1/4 palca do 2 palcov a dĺžky od 0,5 palca do 12 palcov. Dodržiavajú normy ako ASME B18.8.1 alebo ISO 2341. Ak potrebujete vlastné veľkosti pre špeciálne stroje, môžu byť vyrobené s úzkymi toleranciami, dokonca aj takými malými, ako je ±0,001 palca. Otvor cez čap (pre závlačku alebo R-sponu) je opracovaný presne tak, aby dokonale lícoval.

Existujú metrické aj imperiálne verzie, takže fungujú kdekoľvek na svete. Výrobcovia poskytujú modely CAD, ktoré pomáhajú pri inžinierskych návrhoch. Pre zostavy, ktoré veľa vibrujú, existujú možnosti s vrúbkovanými alebo ryhovanými povrchmi, ktoré zabránia skĺznutiu kolíka.

Bežné materiály a odolnosť

nášvidlicové čapysú vyrobené z kvalitnej nehrdzavejúcej ocele alebo uhlíkovej ocele. Čapy z uhlíkovej ocele sú tepelne spracované, aby boli pevnejšie a odolnejšie voči opotrebovaniu. Čapy z nehrdzavejúcej ocele nie sú ľahko zhrdzavené, čo je veľmi vhodné pre drsné prostredie. Na kolíky z uhlíkovej ocele doplníme pozinkovanie alebo iné antikorózne vrstvy na ich ochranu.

Dôkladne skontrolujeme každú dávku špendlíkov, aby sme sa uistili, že tvrdosť a veľkosť sú konzistentné. Takto môžu pracovať stabilne a dlhodobo v aplikáciách, ako sú mechanické spoje, poľnohospodárske stroje alebo stavebné stroje. Ak potrebujete konkrétny materiál vhodný pre váš náklad alebo prostredie, dajte nám vedieť a my vám ho môžeme prispôsobiť.

Povrchová úprava produktu

Povrchové úpravy týchto kolíkov sa zameriavajú hlavne na odolnosť proti hrdzi a ochranu proti opotrebeniu, vhodné pre rôzne prostredia použitia. Najbežnejším z nich je zinkovanie – tento proces pokrýva tenkú vrstvu zinku na povrchu, ktorá zastavuje oxidáciu a je cenovo výhodná pre všeobecné vnútorné použitie. Pre vonkajšie alebo vlhké miesta sa používa galvanizácia; je hrubšia ako pozinkovanie a lepšie odoláva dažďu a vlhkosti. Niektoré kolíky sú ošetrené čiernym oxidom, ktorý dodáva tmavý povrch a miernu odolnosť proti korózii, často používaný pre časti strojov, ktoré nepotrebujú vysoký antikorózny výkon. Pasivácia je ďalšou možnosťou, hlavne pre čapy z nehrdzavejúcej ocele na zvýšenie ich prirodzenej odolnosti proti korózii. Proces úpravy sa riadi základnými priemyselnými postupmi, čím sa zabezpečí, že vrstva dobre priľne a nedá sa ľahko odlepiť. Clevis Pin má správnu povrchovú úpravu na základe zamýšľaného použitia, takže si zachováva výkon v priebehu času bez ďalšej údržby.

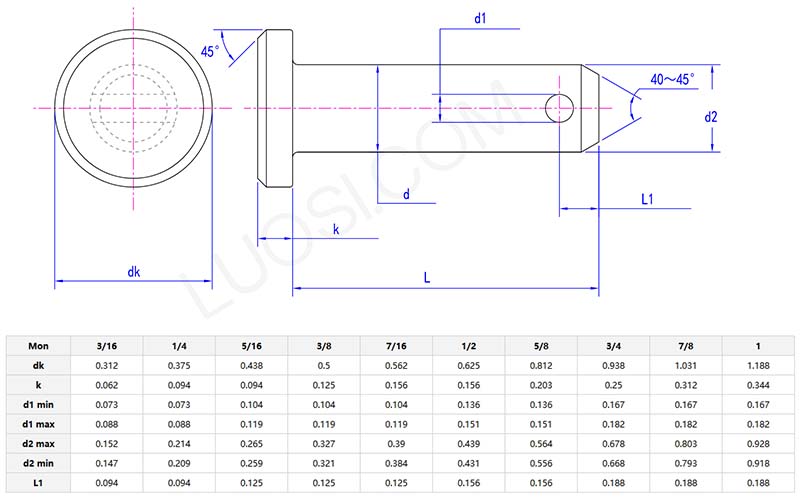

Špecifikácie a triedy produktu

Špecifikácie a triedy sa líšia, aby zodpovedali potrebám rôznych aplikácií, pričom je potrebné dodržiavať jasné normy. Veľkosti sa merajú podľa priemeru a dĺžky, od malých kolíkov s priemerom 3 mm pre ľahké použitie až po väčšie 20 mm+ pre náročnú prácu. Dĺžka zvyčajne pokrýva 10 mm až 150 mm a niektorí výrobcovia vyrábajú vlastné veľkosti na požiadanie. Špecifikáciou je aj štýl špendlíkovej hlavy – väčšina z nich má plochú alebo zaoblenú hlavu s otvorom na druhom konci pre závlačku, ktorá ju zaistí na mieste. Známky sa týkajú pevnosti materiálu; bežné triedy kolíkov z uhlíkovej ocele sa riadia normami ASTM, pričom vyššie triedy sa používajú na nosné aplikácie. Špendlíky z nehrdzavejúcej ocele sa často riadia normami AISI a sú označené číslami materiálov ako 304 alebo 316. Každý kolík je označený svojimi špecifikáciami a triedou, takže používatelia si môžu vybrať ten správny. Clevis Pin spĺňa zodpovedajúce normy pre každú triedu, čím zaisťuje, že vyhovuje záťaži a prostrediu, v ktorom sa používa, bez nesúladného výkonu.
