CNC obrábané vidlicové čapy

2.Cevis čapy opracované CNC sú osové čapy so zaoblenými hlavami, zaistené otvormi pre kolíky a závlačkami alebo poistnými maticami. Bežne sa používajú na pripojenie mechanických komponentov, ako sú spojenia a ovládacie ramená. Xiaoguo CNC obrábané čapy Clevis sú CNC obrábané, aby sa zabezpečila vysoká presnosť a pevnosť, takže môžete nakupovať s dôverou.

Odoslať dopyt

Popis produktu

Máme skladom CNC obrábané vidlicové kolíky v mnohých bežných veľkostiach, s priemermi od približne M3 do M24 a dĺžkami od 10 mm do 200 mm, takže sa hodia do väčšiny štandardných otvorov. Dôležité časti, ako je veľkosť hlavy a dĺžka drieku, sú vyrobené tak, aby zodpovedali bežným špecifikáciám.

CNC Machined Clevis Pins

Pre rôzne práce máme rôzne triedy. K dispozícii je bežná trieda pre každodenné použitie a presnejšia, keď potrebujete tesnejšie, ako napríklad v autách alebo lietadlách. Všetky sú vyrobené podľa spoločných pravidiel, ako je ISO 2341, takže zakaždým získate to isté. To len znamená, že naše CNC obrábané vidlicové kolíky sú vyrobené tak, aby fungovali so štandardnými konzolami a dielmi vo väčšine zariadení.

Kontrola kvality produktu

Vykonávame štandardné kontroly kvality týchto CNC obrábaných vidlicových kolíkov, aby sme sa uistili, že fungujú správne. Každý z nich dostane meranie pre veci, ako je priemer, dĺžka a umiestnenie otvorov, aby sa zabezpečilo, že veľkosti sú správne. Testujeme aj samotný materiál, aby sme skontrolovali, či ide o správny typ a či je dostatočne pevný a tvrdý.

Hľadáme na povrchu nejaké škrabance, drsné hrany alebo iné stopy, ktoré by mohli byť problémom. Všetko sa robí podľa bežných priemyselných pravidiel, ako je ISO 2341. Uchovávame záznamy o testoch pre každú dávku, aby sme ju mohli neskôr sledovať.

Po absolvovaní týchto kontrol sú CNC obrábané kolíky vidlice vhodné na bežné práce alebo náročnejšie aplikácie, kde musia vydržať.

Zasadnutie otázok a odpovedí

Otázka: Aké normy spĺňajú vaše CNC obrábané vidlicové kolíky?

Odpoveď: Naše štandardné CNC opracované kolíky vidlice sú vyrobené tak, aby spĺňali špecifikácie ako ISO 2341 alebo ANSI B18.8.1. To zaisťuje konzistentné rozmery pre priemer čapu, hlavu a otvor, čo zaručuje spoľahlivé uchytenie a zameniteľnosť vo vašich zostavách.

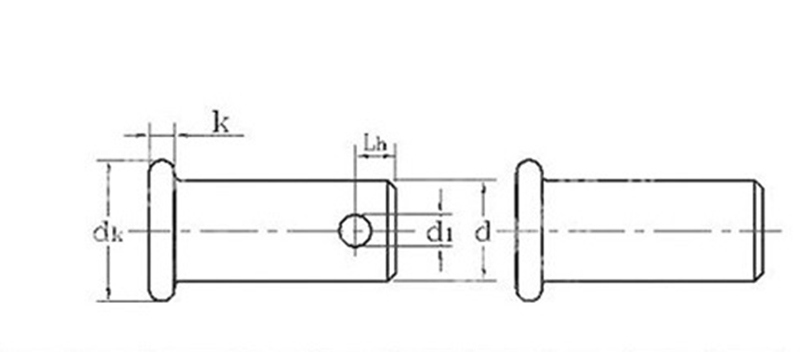

CNC Machined Clevis Pins

jednotka: mm
d	max	3	4	5	6	8	10	12	14	16	18	20
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87
nevie	max	5	6	8	10	12	14	16	18	20	22	25
nevie	min	4.7	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48	21.48	24.48
k	nominálny	1.5		2		2.5		3		3.5		4
	max	1.625		2.125		2.625		3.125		3.65		4.15
	min	1.375		1.875		2.375		2.875		3.35		3.85
d1	min	1.6		2		3.2		4			5	5
d1	max	1.74		2.14		3.38		4.18			5.18	5.18
Lh min		1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8
