Šesťhranné skrutky DIN 571

Xiaoguo®Najpredávanejšie skrutky so šesťhrannou hlavou DIN 571 – odolné skrutky so šesťhrannou hlavou s hrubým závitom a šesťhrannou hlavou na skrutkovanie. Stopka bez závitu pevne stiahne spoje. Kúpte zľavu na hromadné objednávky.

Odoslať dopyt

Popis produktu

Šesťhranná skrutka DIN 571 od výrobcu XiaoGuo je odolný samorezný spojovací prvok so šesťhrannou hlavou, závitovým driekom s hrubými zubami a kužeľovým hrotom na konci. Rozmery protiľahlých strán hlavy sú v súlade so štandardnými špecifikáciami. Dá sa ovládať nástrčkovým kľúčom, vidlicovým kľúčom alebo nastaviteľným kľúčom. Profil závitu je hlboký a stúpanie široké. Zvyčajne ide o čiastočný závit s časťou bez závitov v blízkosti hlavy, ktorý sa používa na upevnenie kovových komponentov alebo ťažkých zariadení na drevený podklad.

Pri použití je potrebné vopred vyvŕtať vodiace otvory do dreva a potom skrutky zaskrutkovať podľa DIN 571 so šesťhrannou hlavou. Mechanické spojenie medzi závitmi a drevenými vláknami vytvorí vysokú odolnosť proti zdvihu a šmyku. Materiálom je zvyčajne uhlíková oceľ alebo nehrdzavejúca oceľ. Materiály z uhlíkovej ocele zvyčajne vyžadujú povrchovú úpravu.

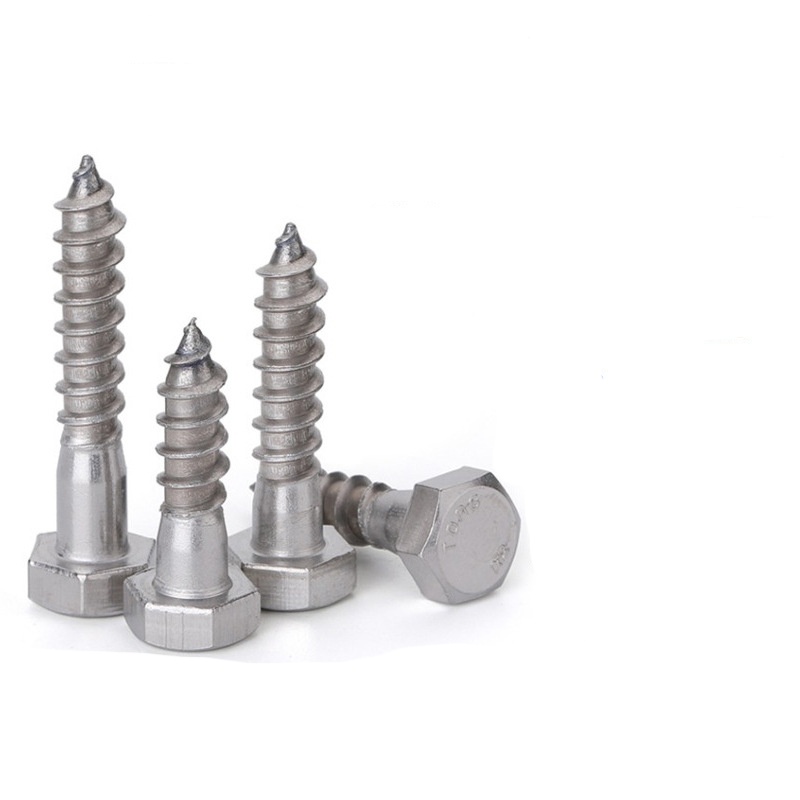

DIN 571 Hex hHad Lag Screws

Prezentácia štruktúry

Skrutky so šesťhrannou hlavou DIN 571 sú upevňovacie prvky špeciálne navrhnuté pre vysoko zaťažené spoje do dreva. Ich štruktúra pozostáva z troch častí: hlavy, tyče a špičky. Tieto časti spolupracujú na dosiahnutí vysokopevnostného ukotvenia.

1.Štruktúra hlavy

Hlava má štandardný šesťhranný tvar s veľkosťou podľa DIN 571. Jej výška je približne 60–70 % priemeru závitu. Tento šesťhranný tvar vám umožňuje vyvinúť naň veľký krútiaci moment bez toho, aby ste skĺzli. Spodná časť hlavy je plochá a normálne by ste s ňou mali používať plochú podložku. To rozloží tlak a zabráni vtiahnutiu hlavy do dreva.

2. Štruktúra tyče a závitu

Závity sú hrubé drevené vlákna s oveľa širším rozostupom ako bežné metrické závity. Neprechádzajú až k hlave – v hornej časti je hladká časť, približne jedna tretina až polovica dĺžky skrutky. Hrebeň závitu je pomerne ostrý a koreň je zaoblený. To pomáha rezať do drevených vlákien a vyhnúť sa slabým miestam. Hladká stopka má rovnaký priemer ako závit alebo je len o niečo menšia.

3. Štruktúra hrotu

Špička má kužeľovitý tvar s uhlom asi 30–45 stupňov. Nie je super ostrý – skôr mierne tupý. Keď ho naštartujete do predvŕtaného otvoru, hrot vedie skrutky so šesťhrannou hlavou DIN 571 priamo, takže nezapadne krivo. V ihličnatom dreve môže hrot trochu posunúť vlákna nabok a pomôcť tak samovoľnému naštartovaniu. Ale v tvrdom dreve hlavne len vedie – ešte treba vyvŕtať vodiaci otvor.

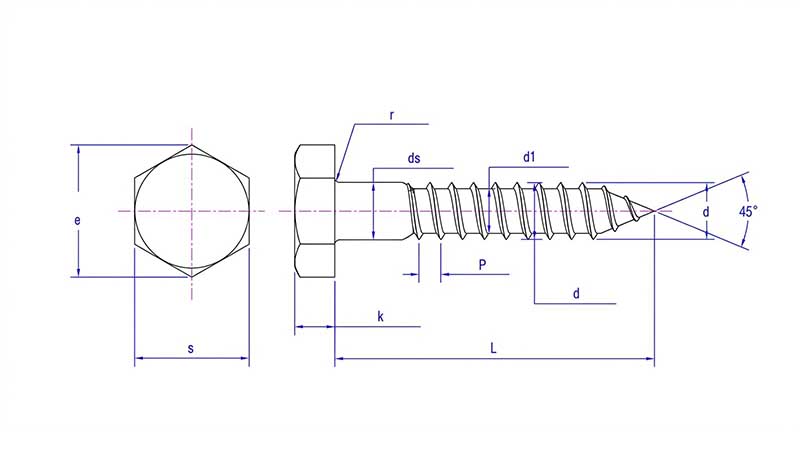

DIN 571 Hex hHad Lag Screws

Po	#10	1/4	16.5	3/8	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4
P	11	10	9	7	6	5	4.5	4	3.5	3.25	3.25
d max	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
d min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.1	1.223
d1 max	0.122	0.177	0.228	0.268	0.374	0.473	0.582	0.686	0.784	0.892	1.017
d1 min	0.107	0.16	0.21	0.25	0.354	0.453	0.562	0.665	0.76	0.867	0.987
ds max	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
ds min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.098	1.223
s max	0.281	0.438	0.5	0.562	0.75	0.938	1.125	1.312	1.5	1.688	1.875
s min	0.271	0.425	0.484	0.544	0.725	0.906	1.088	1.269	1.45	1.631	1.812
e max	0.323	0.505	0.577	0.65	0.866	1.083	1.299	1.516	1.732	1.949	2.165
e min	0.309	0.484	0.552	0.62	0.826	1.033	1.24	1.447	1.653	1.859	2.066
k max	0.14	0.188	0.235	0.268	0.364	0.444	0.524	0.604	0.7	0.78	0.876
k min	0.11	0.15	0.195	0.226	0.302	0.378	0.455	0.531	0.591	0.658	0.749
r max	0.03	0.03	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03
