Jednoduchá inštalácia T drážkovej matice

Splnenie medzinárodných noriem, ako sú ISO a DIN, je prioritou pre výrobcov zapojených do každého produktu, ktorý Xiaoguo® exportuje. Na inštaláciu sa jednoducho namontovateľná T drážková matica jednoducho zasunie do otvoreného kanála profilu a potom sa otočí o 90 stupňov, aby sa zaistila v správnej polohe.

Model:JIS B1167-1987

Odoslať dopyt

Popis produktu

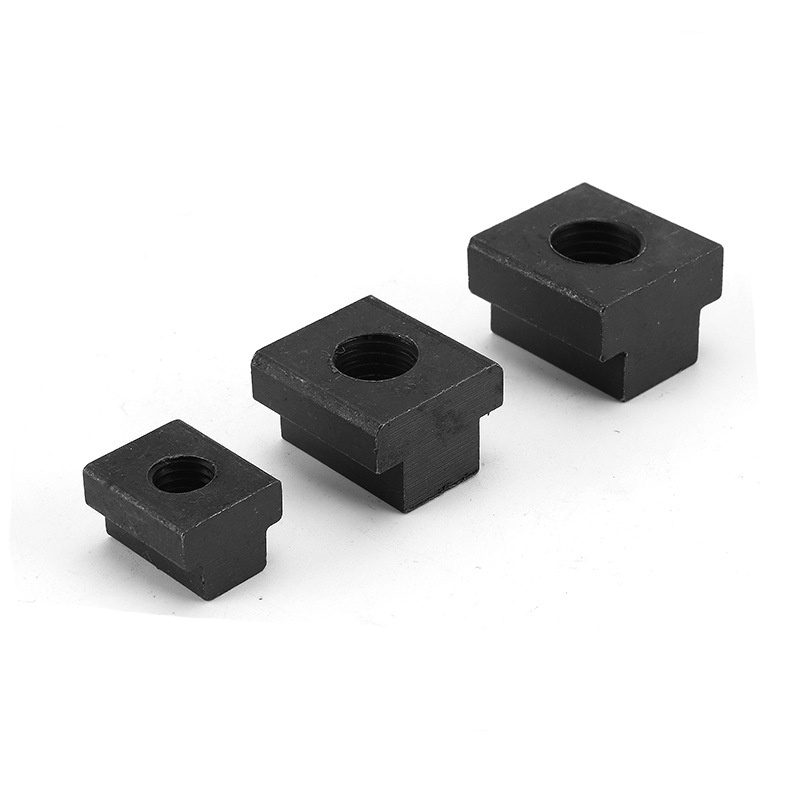

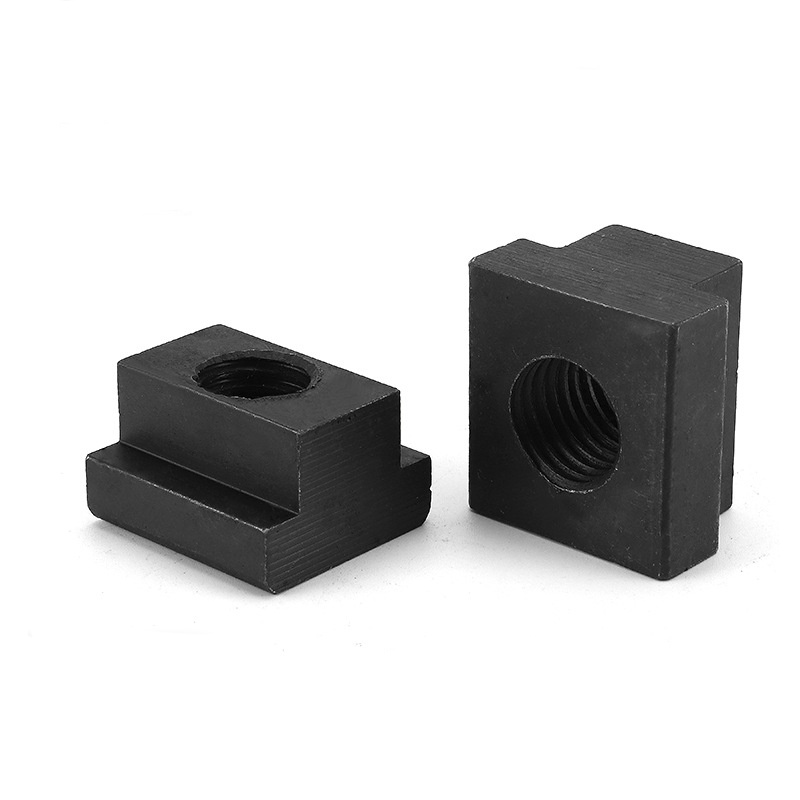

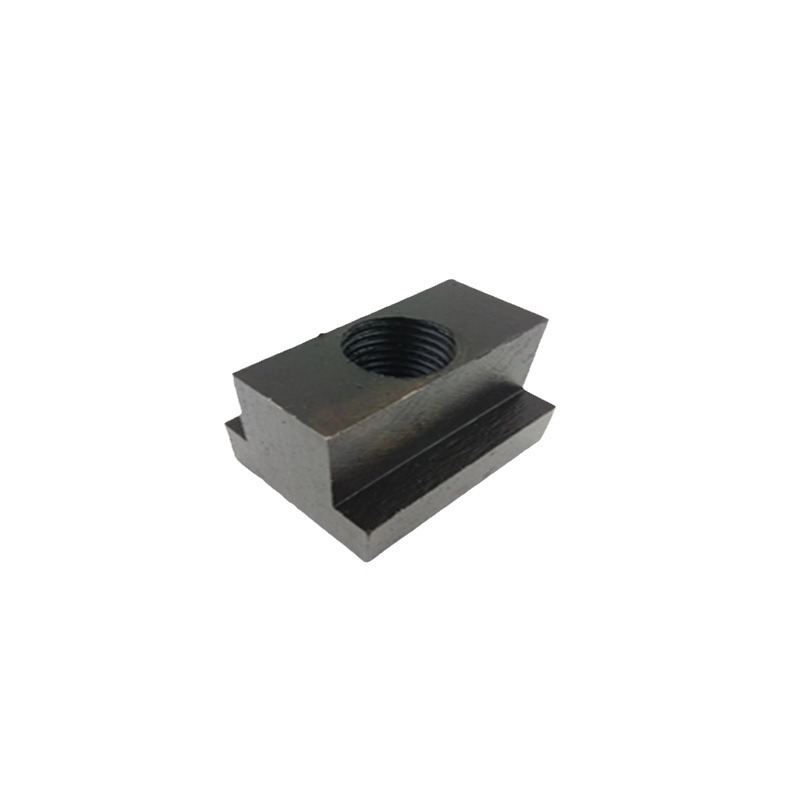

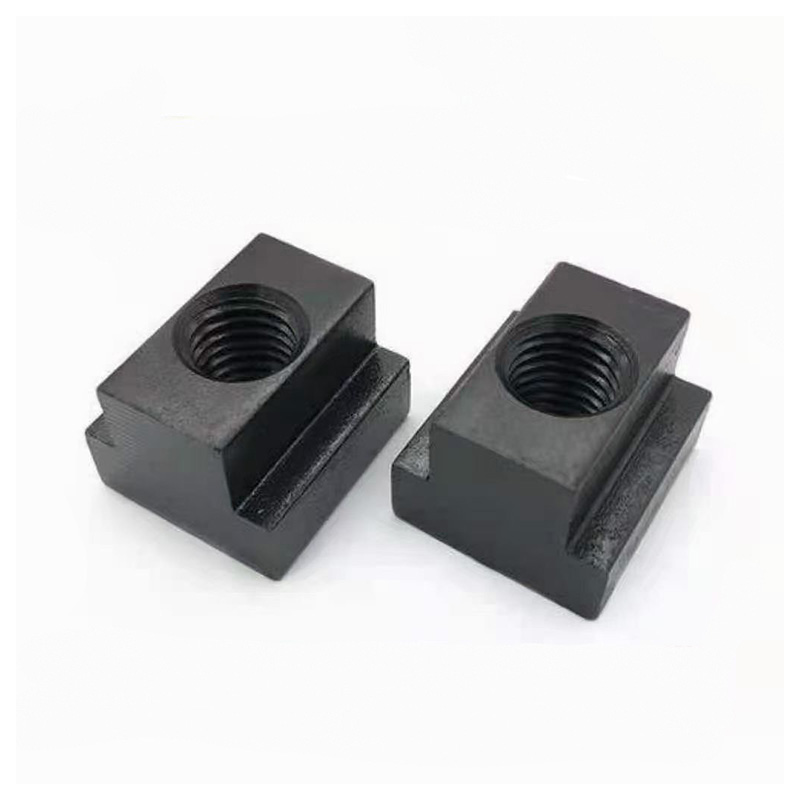

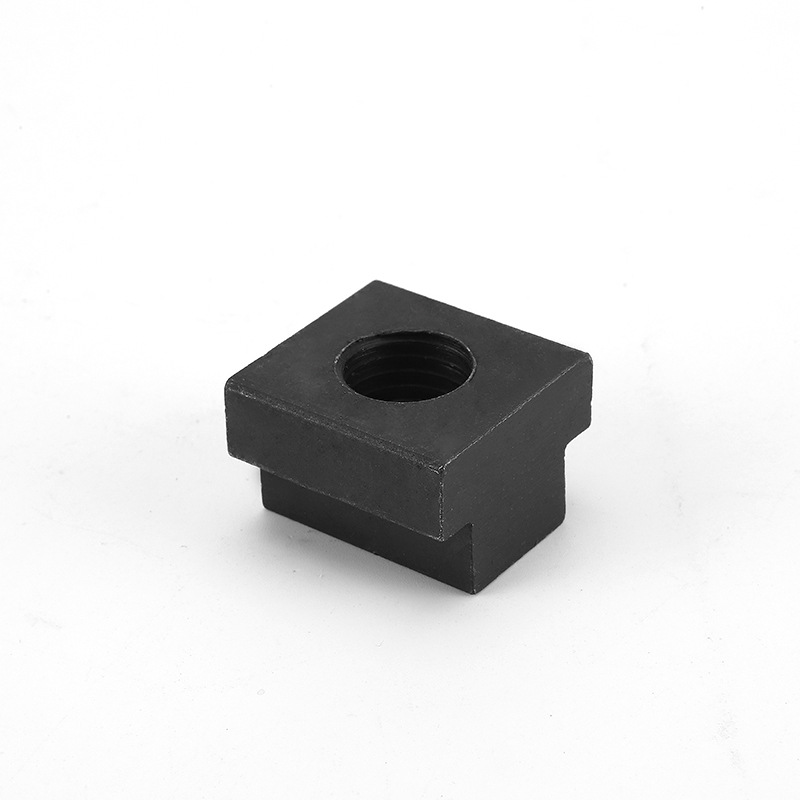

Štandardná ľahko inštalovateľná T zásuvná matica má jednoduché, nízkoprofilové telo – buď obdĺžnikové alebo v tvare kocky –, ktoré zapadá priamo do štrbiny vytláčaného kusu. Zvyčajne má v strede otvor so závitom, do ktorého môžete vložiť skrutku.

Mnohé matice sú vybavené nejakou pomocnou konštrukciou, napríklad kombináciou zabudovanej pružiny a guľôčky, alebo dizajnom s hrubou textúrou na dne. Medzi nimi je obzvlášť dôležitá hrubá štruktúra na dne: môže sa pevne zahryznúť do vnútornej strany hliníkovej dráhy, čím zabráni otáčaniu alebo skĺznutiu matice počas procesu uťahovania.

Týmto spôsobom zostane všetko na mieste bez pohybu – a všetko môžete nastaviť iba pomocou základných ručných nástrojov. Takže je to naozaj jednoduché: matica presne zapadne, zostane na svojom mieste počas práce a zamkne veci bez problémov.

Výhody produktu

Najvýraznejšou črtou matice T Slot Nut je jednoduchá inštalácia. Najčastejšie sú dostupné v prírodnom striebre (pozinkované) alebo čierneho oxidu. Obidva ponúkajú vynikajúcu odolnosť proti hrdzi a predlžujú životnosť matice. Okrem týchto dvoch bežných povrchových úprav si môžete vybrať aj z ďalších štandardných farieb, ako je čierna a zlatá, aby vyhovovali vášmu požadovanému vzhľadu. Pre špeciálne potreby sú k dispozícii aj vlastné farby.

Tieto rôzne farby zvyčajne pochádzajú z rôznych metód pokovovania, ako je pokovovanie niklom alebo chrómovaním. Možnosti, ako je táto, pomáhajú dvoma spôsobmi: po prvé, môžete odlíšiť rôzne veľkosti alebo typy nití len pohľadom na farbu. Navyše si môžete vybrať farbu, ktorá zodpovedá vášmu projektu. Týmto spôsobom sa orechy zmiešajú bez toho, aby to ovplyvnilo fungovanie.

Tieto farby nie sú len na to, aby to vyzeralo dobre – pomáhajú dielu vizuálne správne zapadnúť a jeho použitie je stále veľmi jednoduché. Nemusíte sa tiež obávať – je tvrdý ako vždy a nehrdzavie.

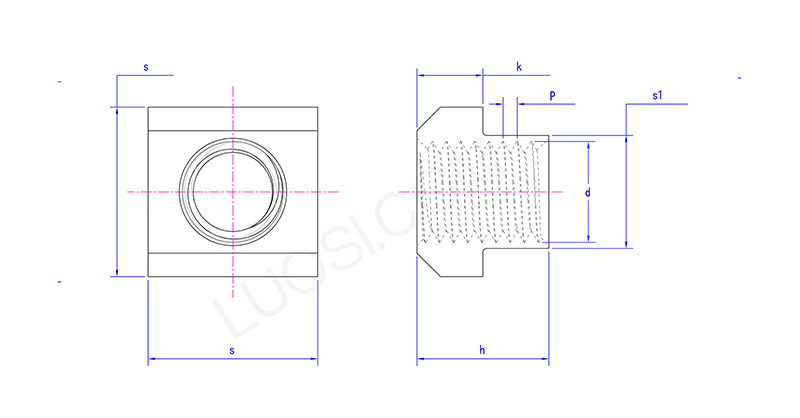

Po	M4	M5	M6	M8	M10	M12	M16	M20	M24	M30	M36
P	0.7	0.8	1	1.25	1.5	1.75	2	2.5	3	3.5	4
s1 max	4.7	5.7	7.7	9.7	11.7	13.7	17.7	21.7	27.7	35.6	41.6
s1 min	4.5	5.5	7.5	9.5	11.4	13.4	17.4	21.4	27.4	35.3	41.3
s max	9.29	10.29	13.35	15.35	18.35	22.42	28.42	34.5	43.5	53.6	64.6
s min	8.71	9.71	12.65	14.65	17.65	21.58	27.58	33.5	42.5	52.4	63.4
k max	2.7	4.24	6.29	6.29	7.29	8.29	10.29	14.35	18.35	23.42	28.42
k min	2.3	3.76	5.71	5.71	6.71	7.71	9.71	13.65	17.65	22.58	27.58
h max	6.79	8.29	10.29	12.35	14.35	16.35	20.42	28.42	36.5	44.5	52.6
h min	6.21	7.71	9.71	11.65	13.65	15.65	19.58	27.58	35.5	43.5	51.4

Kroky inštalácie

Vloženie matice do drážky T s jednoduchou montážou je veľmi jednoduché: stačí ju zasunúť nabok do otvoru drážky profilu a potom ju otočiť o 90 stupňov. To je všetko – zapadne priamo do kanála a je pripravený na pridanie skrutky. S týmto dizajnom sa naozaj ľahko pracuje.
