Pevná závrtná skrutka DIN 7981 Torx

Závrtná skrutka torx DIN 7981 firmy Xiaoguo® – vlastné dĺžky, povrchové úpravy a dostupné materiály. Skvelé pre montáž žalúzií alebo vedenia s vysokým krútiacim momentom (bez vačky). Veľkoobchodné ceny pripravené – vyžiadajte si cenovú ponuku.

Odoslať dopyt

Popis produktu

Podľa podmienok inštalácie má torxová skrutka DIN 7981 dodávaná spoločnosťou Xiaoguo® nasledujúcich päť výhod, vďaka čomu je preferovanou voľbou pre priemyselných zákazníkov, ktorí si chcú kúpiť spoľahlivé spojovacie prvky pre aplikácie s vysokým krútiacim momentom.

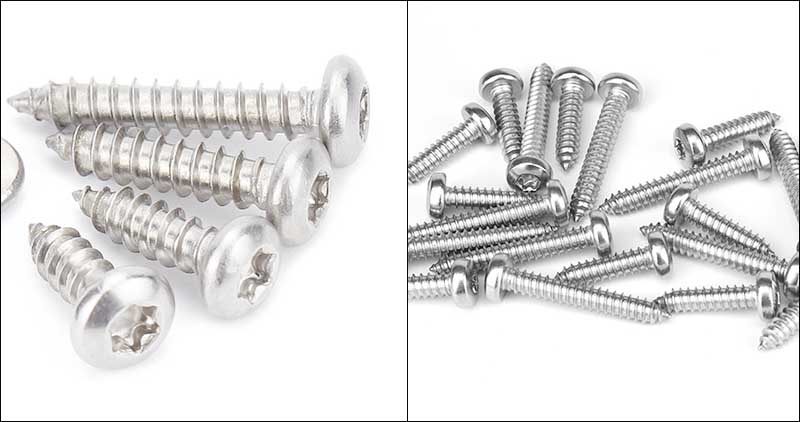

firm DIN 7981 torx tapping screw

Situácie vyžadujúce blokovanie vysokým krútiacim momentom

Napríklad pri upevňovaní kovovej konzoly na hrubú oceľovú dosku alebo tvrdé drevo, ak sa použije spoločná priečna drážka, môže pri príliš veľkej sile skĺznuť. Šesťlaločná konštrukcia so šiestimi okvetnými lístkami znesie vyšší krútiaci moment a nepoškodí drážku a je vhodná na prevádzku s rázovým alebo momentovým kľúčom.

Zlé videnie alebo úzky operačný priestor

Napríklad v rohoch rozvodnej skrine alebo hlboko vo vnútri podvozku auta, kde oči nevidia hlavy skrutiek, sa možno spoľahnúť len na dotyk. Keď je kľúč vložený do 6 lalokov, automaticky sa zarovná a nie je náchylný na naklonenie. Navyše sa po vložení nevysunie.

Opravte prístup, ktorý si vyžaduje častú demontáž a montáž

Napríklad kryty na kontrolu výbavy a zadné kryty prístrojových dosiek. 6 lalokov je možné opakovane zasúvať a vyberať bez toho, aby sa opotrebovali tak rýchlo ako tie s priečnymi drážkami. V kombinácii s nerezovým materiálom sa dajú dlhodobo opakovane používať.

Automatizovaná montážna linka

Počas sériovej výroby pracovníci obsluhujú elektrický skrutkovač s pevným krútiacim momentom. 6 lalokov je tesne zladených s kľúčom a neuvoľnia sa v dôsledku vibrácií, čím sa skrátia prestoje na nastavenie. Plochá hlava má jednoduchý tvar a vibračný stôl hladko podáva skrutky.

Mäkké základné materiály (plast, tenký hliníkový plech, drevoplastové kompozitné materiály)

Veľký plochý povrch pevnej hlavy závrtnej skrutky DIN 7981 torx môže zabrániť pretlačeniu; samorezné závity sa vytvárajú priamo, na rozdiel od strojovo vŕtaných skrutiek, ktoré vyžadujú matice alebo závitovanie.

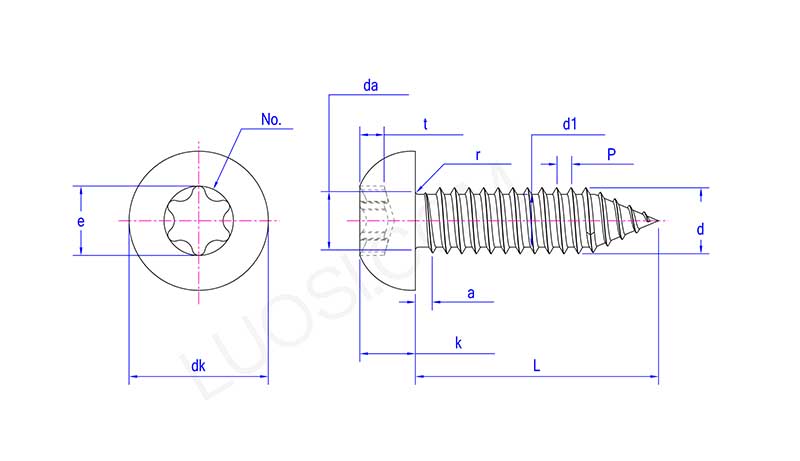

firm DIN 7981 torx tapping screw

Po	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
P	1.1	1.3	1.4	1.6	1.8	1.8
a	1.1	1.3	1.4	1.6	1.8	1.8
da max	3.5	4.1	4.9	5.6	6.3	7.3
dk max	5.6	7	8	9.5	11	12
dk min	5.3	6.64	7.64	9.14	10.57	11.57
k max	2.4	2.6	3.1	3.7	4	4.6
k min	2.15	2.35	2.8	3.4	3.7	4.3
r max	0.1	0.1	0.2	0.2	0.25	0.25
Nie	T10	T15	T20	T25	T25	T30
e	2.8	3.35	3.95	4.5	4.5	5.6
t max	1.27	1.4	1.8	2.03	2.03	2.42
t min	1.01	1.14	1.42	1.65	1.65	2.02
d max	2.9	3.53	4.22	4.8	5.46	6.25
d min	2.76	3.35	4.04	4.62	5.28	6.03
d1 max	2.18	2.64	3.1	3.58	4.17	4.88
d1 min	2.08	2.51	2.95	3.43	3.99	4.7

Prispôsobená služba

Ponúkame flexibilné služby prispôsobenia pre pevnú torxovú závitnicu DIN 7981.

Prispôsobený obsah

Dĺžka: Štandardná dĺžka 4 - 120 mm

Priemer: Prispôsobené podľa vašich požiadaviek

Tvar hlavy: Priemer a výšku čiapky možno mierne upraviť podľa nákresu.

Špecifikácia 6 lalokov: Typ drážky je prispôsobený podľa špecifikovanej veľkosti vrtáku, ktorú poskytnete.

Typ závitu: typ AB (normálny samorezný), typ C (s reznou drážkou), trojuholníkový poistný závit.

Materiál: uhlíková oceľ; Nehrdzavejúca oceľ 304, 316; Mosadz, zliatina hliníka.

Povrchová úprava: Elektrogalvanické zinkovanie (modro-biely/žltý zinok), žiarové zinkovanie, povrchová úprava Dacromet, čiernenie, fosfátovanie, mechanické zinkovanie.

Proces prispôsobenia

Poskytnite výkresy (vo formáte PDF/DWG) alebo pošlite fyzické vzorky s uvedením množstva, materiálu a požiadaviek na povrch.

2-dňové hodnotenie

Po potvrdení sa vyrobí forma a vykoná sa prototyp. Vzorky budú pripravené za 7 až 15 dní.

Skúšobná výroba v malom (500 - 2000 kusov) s následným testovaním systémovej integrácie. Ak sa nevyskytnú žiadne problémy, vykoná sa hromadná výroba.

Zhrnutie

Či už ide o zmenu dĺžky pevnej závitoreznej skrutky DIN 7981 torx, zmenu materiálu, alebo navrhnutie úplne novej špecifikácie, dajte nám vedieť svoje požiadavky a my vymyslíme riešenie.
