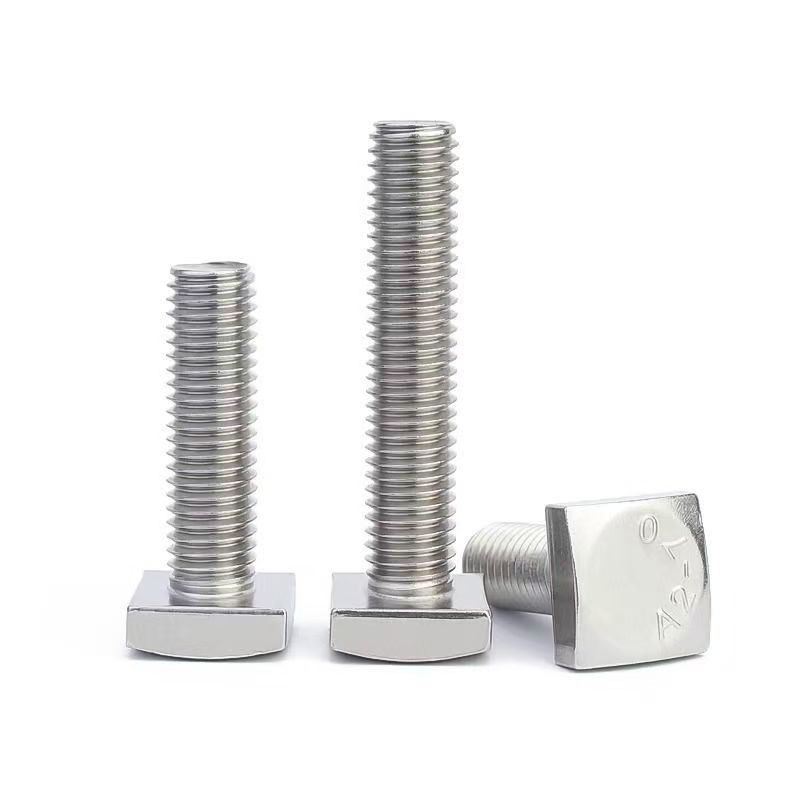

Skrutka so štvorcovou hlavou triedy 5

Pokročilá skrutka Xiaoguo® triedy 5 so štvorcovou hlavou nevyžaduje špeciálne kľúče. Namiesto nich možno použiť bežné vidlicové kľúče, nastaviteľné kľúče a hviezdicové kľúče. Sú ľahko dostupné na mieste údržby. To znižuje náklady na obstaranie nástrojov a zefektívňuje prácu.

Odoslať dopyt

Popis produktu

Vlastnosti materiálu

Základné materiálové charakteristiky skrutiek so štvorcovou hlavou triedy 5 možno zhrnúť takto:

（1）Základný materiál: stredne uhlíková oceľ s obsahom uhlíka v rozmedzí od 0,28% do 0,55%.

(2) Stav tepelného spracovania: Musí prejsť kalením, po ktorom nasleduje popúšťanie, aby sa splnili požiadavky na mechanickú výkonnosť stanovené v normách.

（3） Stupeň pevnosti: Pevnosť v ťahu 120 000 psi (približne 827 MPa).

（4）Výhoda húževnatosti: V porovnaní s triedou 8 má vyššiu mieru predĺženia a lepšiu únosnosť šmykovej sily.

（5）Flexibilita: Norma SAE J429 nešpecifikuje konkrétny stupeň zliatiny. Umožňuje použitie rôznych materiálov ako 1038, 1040, 35K, 40Cr atď., pokiaľ chemické zloženie a mechanické vlastnosti spĺňajú požiadavky.

（6）Použiteľné špecifikácie: Rozsah priemerov od 1/4" do 1-1/2". Pre priemery mimo tohto rozsahu si pozrite alternatívne normy, ako je ASTM A449.

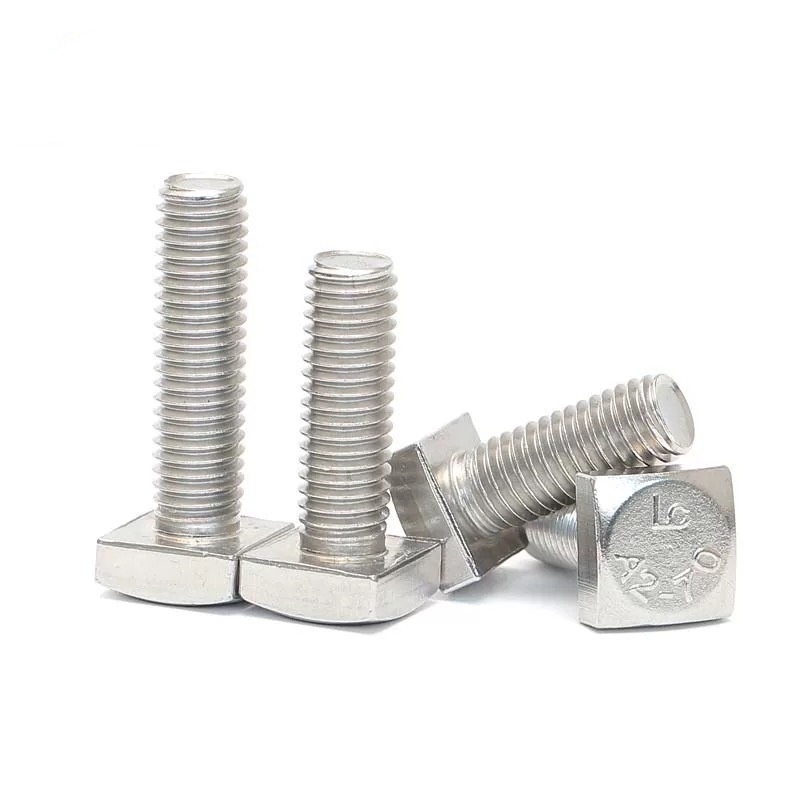

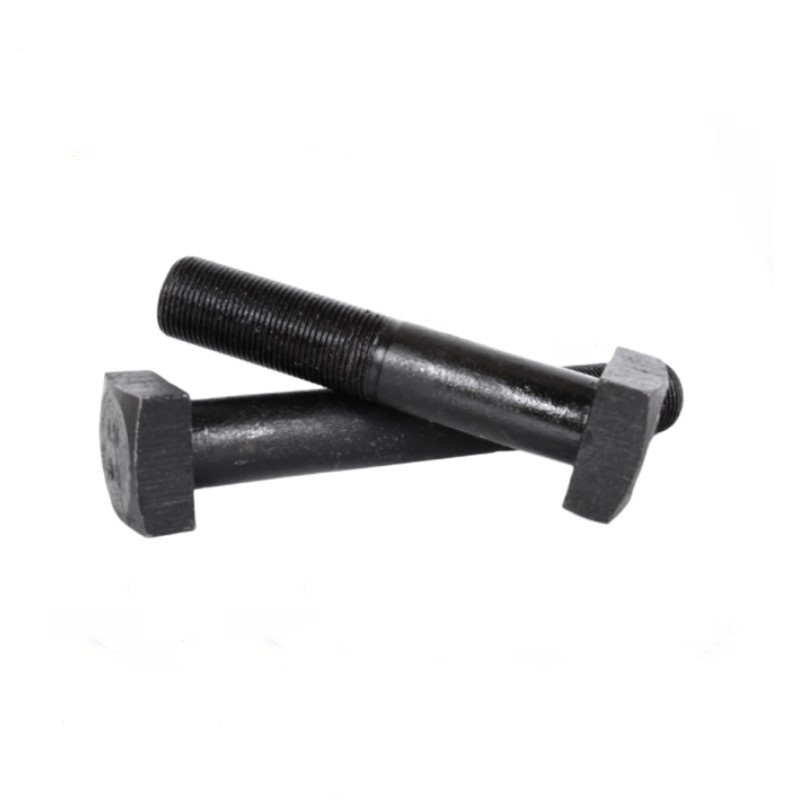

Grade 5 Square Head Bolt

Materiálové zloženie

Skrutka so štvorcovou hlavou triedy 5 je vyrobená zo stredne uhlíkovej ocele a prechádza procesmi kalenia a temperovania, čím sa dosahuje optimálna rovnováha medzi pevnosťou a húževnatosťou. Obsah každého prvku je nasledovný:

Ukazovatele chemického zloženia	Požiadavky na obsah
uhlík (C)	0,28 % – 0,55 %
fosfor (P)	≤ 0,030 %
síra (S)	≤ 0,050 %

Porovnanie ročníkov

Skrutka so štvorcovou hlavou triedy 5 je klasifikovaná ako stredne vysoká pevnosť. Dosahujú ideálnu rovnováhu medzi pevnosťou, húževnatosťou a cenou. V porovnaní s Grade 2 ponúkajú vyššiu pevnosť; zatiaľ čo v porovnaní s triedou 8 majú lepšiu ťažnosť a šmykovú silu, vďaka čomu sú vhodné pre väčšinu stredných a ťažkých priemyselných aplikácií. Pre lepšie pochopenie si môžete pozrieť obsah nasledujúcej tabuľky.

Charakteristika	Stupeň 5	Stupeň 2	Stupeň 8
Pevnosť v ťahu	120 000 psi	74 000 psi	150 000 psi
Materiál	Stredne uhlíková oceľ	Nízkouhlíková oceľ/stredne uhlíková oceľ	Stredne uhlíková legovaná oceľ
Označenie hlavy	3 radiálne čiary	Žiadne označenie	6 radiálnych čiar
Aplikačné scenáre	Stredne ťažký priemysel	Všeobecné ľahké pevné vybavenie	Extrémne ťažké zaťaženie/Kľúčové bezpečnostné komponenty
Flexibilita	Stredná	Vysoká	Nízka
Cena	Stredná	Nízka	Vysoká
Únosnosť šmykovej sily	Dobrý (ľahšie sa deformuje a absorbuje energiu)	Priemerná	Slabé (krehkejšie)

Kľúčová výhoda

（1） Stredne vysoká pevnosť: Pevnosť v ťahu skrutky so štvorcovou hlavou stupňa 5 dosahuje 120 000 psi, ktorá je schopná vydržať stredné až ťažké zaťaženie, čo je o 62 % silnejšie ako pevnosť stupňa 2.

（2）Vynikajúca odolnosť proti šmyku: V porovnaní so stupňom 8 sa dá nastaviť do inej formy, vďaka čomu je vhodnejšia pre aplikácie vyžadujúce šmykovú silu.

（3）Prispôsobivosť drsnému prostrediu: Dizajn štvorcovej hlavy môže stále efektívne fungovať v náročných pracovných podmienkach, ako sú olejové škvrny, blato a obmedzená viditeľnosť.

（4）Inštalácia je pohodlná: Bežné otvorené kľúče, nastaviteľné kľúče a hviezdicové kľúče je možné použiť na prevádzku bez potreby špeciálnych nástrojov.

（5）Vysoká nákladová efektívnosť: Dosiahnite optimálnu rovnováhu medzi silou a nákladmi medzi 2. a 8. stupňom

（6）Široko použiteľné naprieč odvetviami: pokrývajúce baníctvo, železnice, poľnohospodárstvo, petrochemický priemysel, oceľové konštrukcie a ďalšie hlavné priemyselné sektory

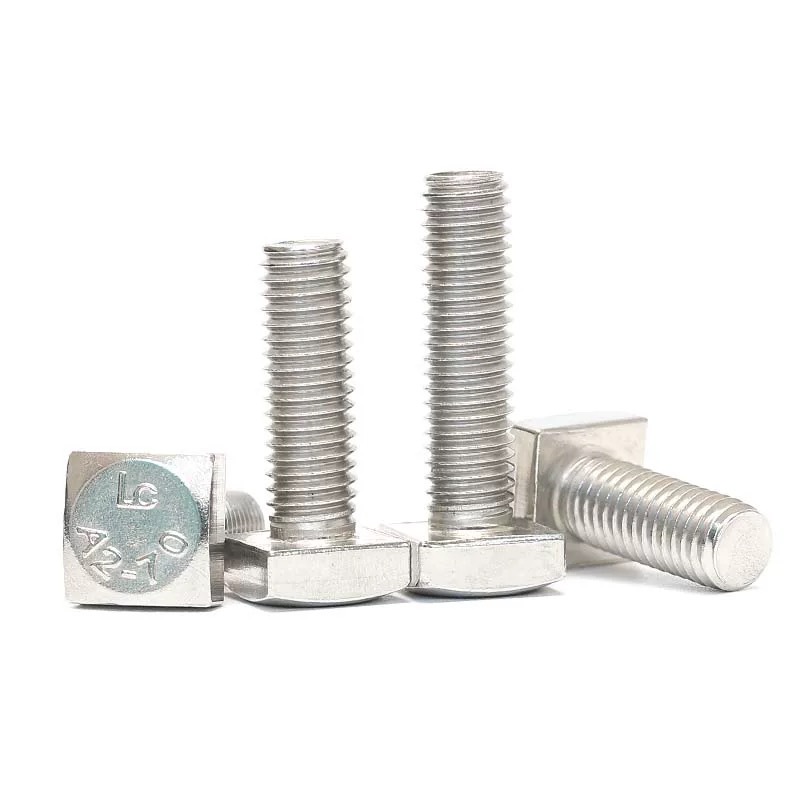

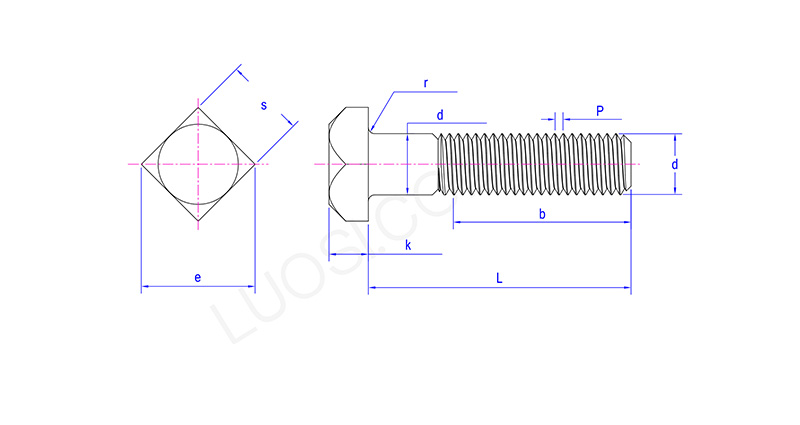

Grade 5 Square Head Bolt

Po	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
