Plochá podložka s veľkým vonkajším priemerom

Xiaoguo Inventory® Large OD Flat Washer má hladký povrch bez otrepov, pevne sedí a možno ju použiť v spojení s tesniacimi komponentmi na zvýšenie odolnosti voči prachu, uvoľňovaniu oleja a vodeodolnosti.

Odoslať dopyt

Popis produktu

Plochá podložka s veľkým vonkajším priemerom a štandardná plochá podložka majú výrazné rozdiely vo vzhľade, funkciách a použiteľných scenároch.

Projekt	Štandardná plochá podložka	Plochá podložka s veľkým vonkajším priemerom
Vnútorný priemer	6,4 mm	6,4 mm
Vonkajší priemer	12 mm	18 mm
Hrúbka	1,6 mm	1,6 mm
Kontaktná oblasť	1 krát	2,25 krát
Rozloženie tlaku	Vo všeobecnosti je vhodný na tvrdé povrchy, ako sú kovy	Vynikajúci, môže účinne chrániť mäkké materiály
Náklady na suroviny	Nízka	Vyššie (väčšia plocha)
Jednotková hmotnosť	Svetlo	Ťažšie (rovnaká špecifikácia)

Porovnanie veľkostí (ako príklad použijeme M6)

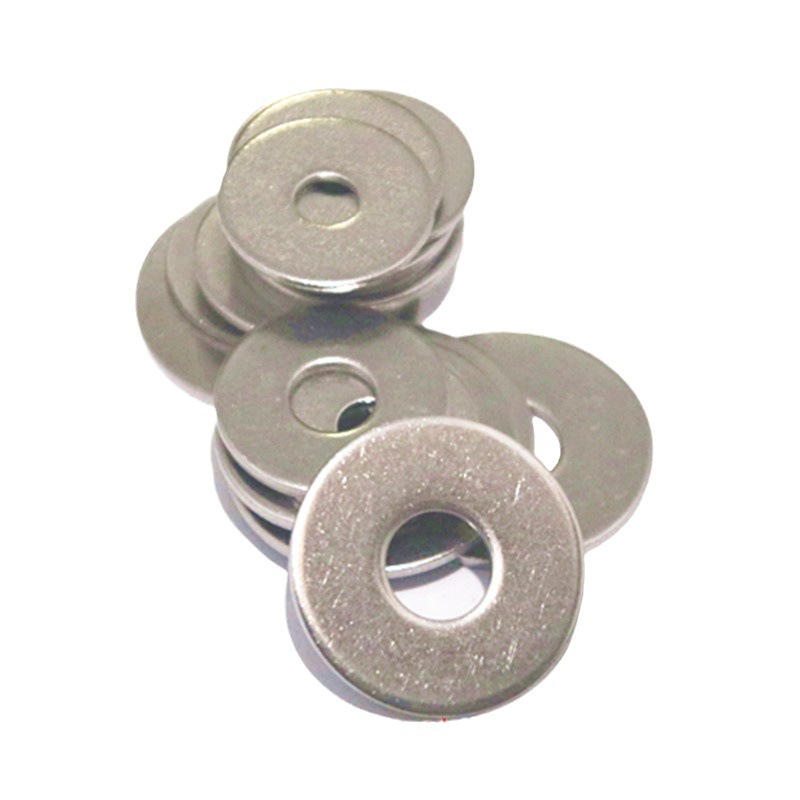

Large OD Flat Washer

Kroky použitia

Spôsob použitia plochého umývača s veľkým vonkajším priemerom nie je zložitý, ale dodržanie správnej postupnosti prevádzky môže zabezpečiť najlepší ochranný účinok.

(1) Uistite sa, že sa špecifikácie zhodujú

Skontrolujte veľkosť skrutky – vnútorný otvor plochej podložky s veľkým vonkajším priemerom by mal byť len o niečo väčší ako vonkajší priemer skrutky.

Tiež skontrolujte, či je vonkajší priemer podložky dostatočne veľký, aby úplne zakryl otvory v časti, ktorú upevňujete. Ak je otvor dlhý otvor alebo je opotrebovaný, vonkajší okraj podložky musí prekrývať otvor aspoň o 5 mm.

Myslite na materiál a kam smeruje. Pre vonkajšie miesta, ktoré sú vlhké, blízko oceánu alebo v chemických oblastiach, použite nehrdzavejúcu oceľ 316. Na všeobecné vnútorné použitie bude dobre fungovať nehrdzavejúca alebo pozinkovaná uhlíková oceľ 304.

(2) Vyčistite kontaktnú plochu

Utrite všetok olej, hrdzu, úlomky farby alebo piliny z oblasti, kde pracujete. Tiež sa uistite, že obe strany práčky sú čisté. Ak je na ňom olej na ochranu proti hrdzi, stačí ho jemne utrieť handričkou.

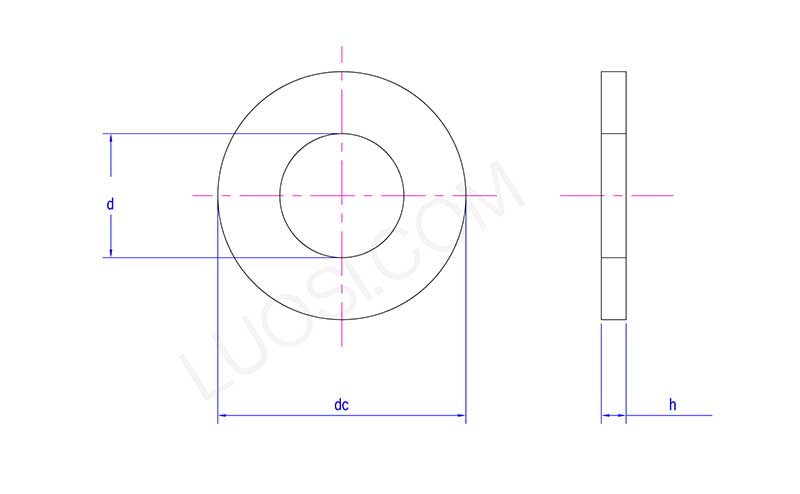

Large OD Flat Washer

Po	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d max	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d min	17	19	21	23	25	28	31	34	37	42	45
jednosmerný max	30	34	37	39	44	50	56	60	66	72	78
dec min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h max	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
h min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Umiestnite podložku

Miesto inštalácie: Medzi hlavu skrutky a časť, ktorá sa má zaistiť, vložte plochú podložku s veľkým vonkajším priemerom. Ak sa používajú mäkké materiály, ako je drevo, plast alebo tenký hliník, odporúča sa použiť podložky s veľkým vonkajším priemerom na hlavu skrutky aj na stranu matice.

Stredová inštalácia: Uistite sa, že skrutka alebo matica prechádza cez stredový otvor podložky. Uistite sa, že podložka sedí v jednej rovine s povrchom obrobku – nesmie byť naklonená.

(4) Vložte skrutku a rukou ju utiahnite

Rukou utiahnite skrutky alebo matice, kým sa podložka nedotkne povrchu; Potom upravte polohu podložky, uistite sa, že úplne zakrýva otvor.

(5) Utiahnite na odporúčaný krútiaci moment

Správne použitie momentového kľúča: Zvoľte vhodnú hodnotu uťahovacieho momentu a postupne doťahujte. Počas prevádzky podložku pozorne sledujte a podľa potreby ju upravte.

(6) Záverečná kontrola

Pozrite sa na podložku Large OD Flat Washer, aby ste sa uistili, že sedí rovno a správne na svojom mieste.
