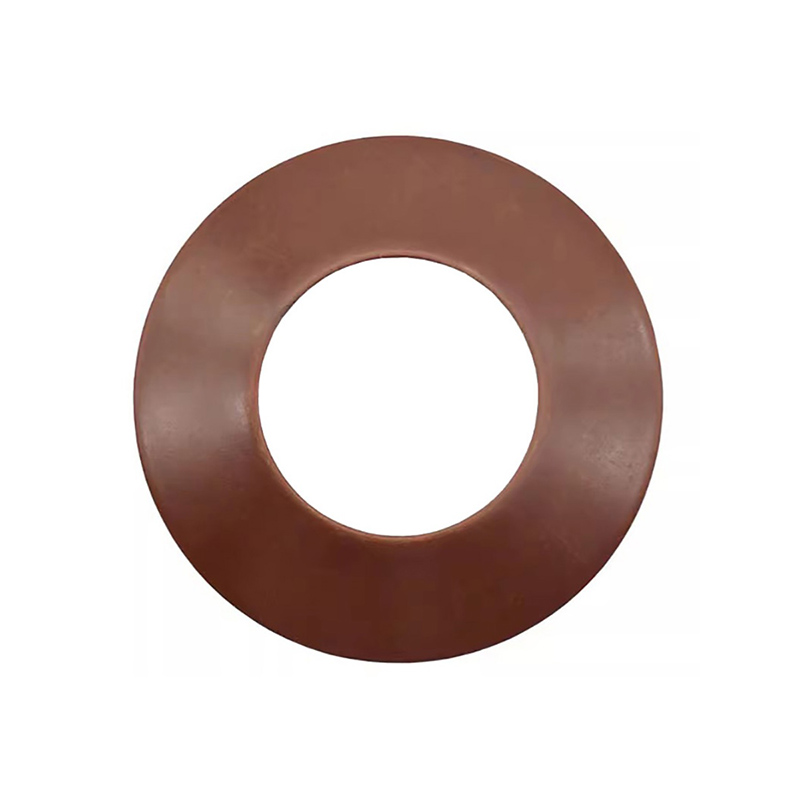

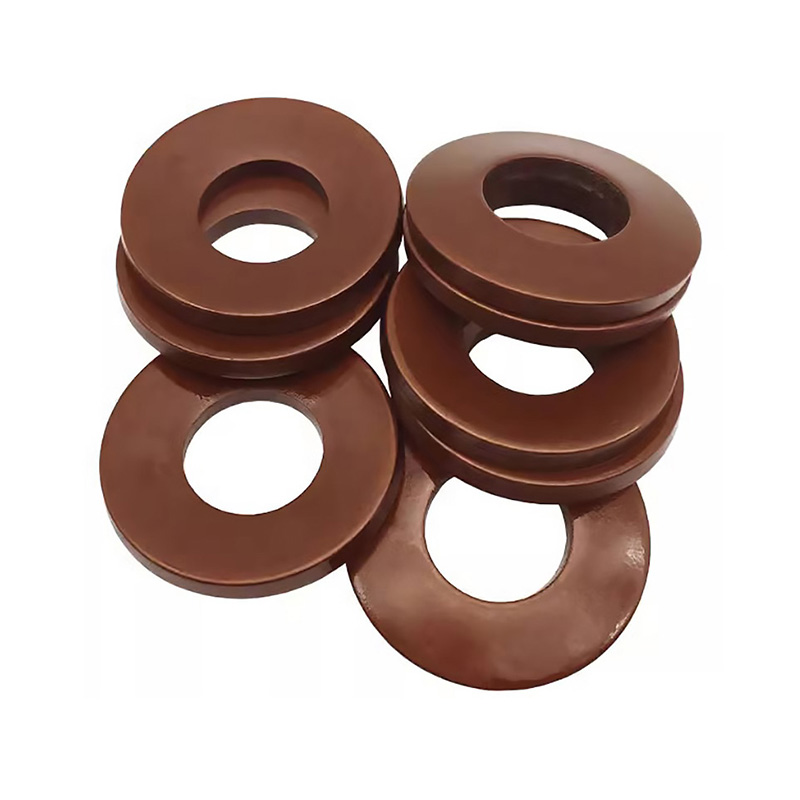

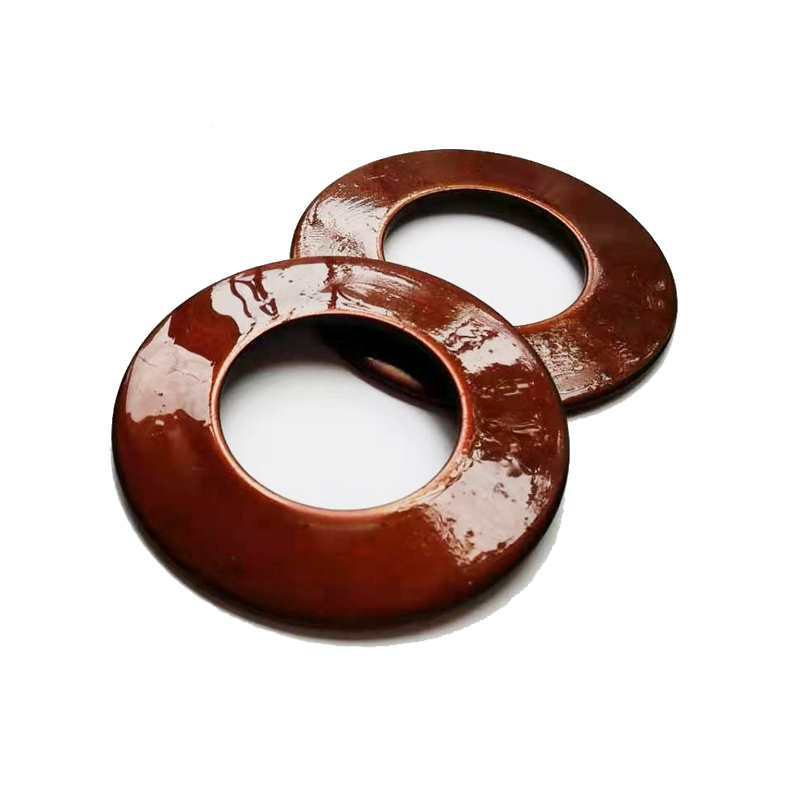

Nízkoprofilová pružina v tvare disku

Nízkoprofilová kotúčová pružina je mechanická súčiastka v tvare kužeľového prstenca. Ako špecializovaný dodávateľ presných pružín, inžiniersky tím v Xiaoguo® navrhuje také tanierové pružiny, ktoré poskytujú konzistentnú silu v obmedzených priestoroch.

Model:75LB

Odoslať dopyt

Popis produktu

V turbínach na výrobu energie sa na skrutkových spojoch používajú nízkoprofilové pružinové podložky. Môžu udržiavať napätie stabilné pri zmenách teploty, čím zaisťujú, že sa spojovacie časti neuvoľnia.

Jednou z ich kľúčových vlastností je, že dokážu generovať silnú silu aj vo veľmi malom axiálnom priestore. Tieto podložky vyrábame vo veľkých množstvách, takže naše ceny sú veľmi konkurencieschopné. Ak si objednáte viac ako 3 000 kusov, môžete využiť zľavu 7 %. Zvyčajne používame predvolený modrý práškový náter - vďaka tomu je ľahké ich identifikovať.

Pre prepravu máme dve možnosti: expresné doručenie (ak potrebujete rýchle doručenie) alebo námornú prepravu (cenovo efektívnejšie). Každá pružina prejde kontrolou veľkosti a materiálu a my vám poskytneme aj potrebné protokoly o skúškach.

Podrobnosti o produkte

Nízkoprofilové kotúčové pružiny sa používajú v presných lekárskych zariadeniach, ako sú chirurgické roboty a implantovateľné zariadenia. Tieto miesta majú obmedzený priestor a veľkosť sily je potrebné udržiavať konštantnú. Práve tieto pramene zohrávajú úlohu.

Tieto pružiny starostlivo vyrábame z nehrdzavejúcej ocele 316L a iných biokompatibilných materiálov, ktoré spĺňajú normy na zaistenie výkonu a bezpečnosti produktu. Ich povrchy sú tiež elektrolyticky leštené. Naše ceny sú zamerané na medicínsky priemysel. Ak ste certifikovaným výrobcom originálneho vybavenia (OEM), môžete sa tešiť aj na zľavu.

Tieto pružiny prepravujeme v bezprašnom balení a využívame prioritné letecké služby, aby sme zabezpečili ich rýchle doručenie. Kontrola kvality je tu veľmi dôležitá – každá valcová pružina bude 100% kontrolovaná z hľadiska kľúčových rozmerov a hladkosti povrchu. Tiež prísne spĺňajú normu ISO 13485.

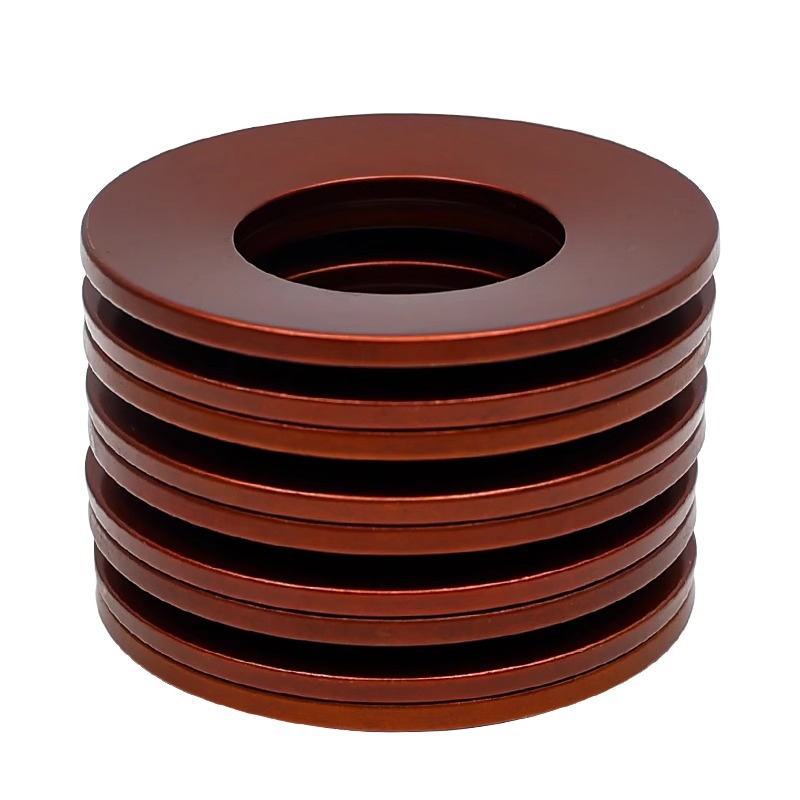

Low Profile Disc Shaped Spring

Diskovitý tvar pružinová štandardná verzia

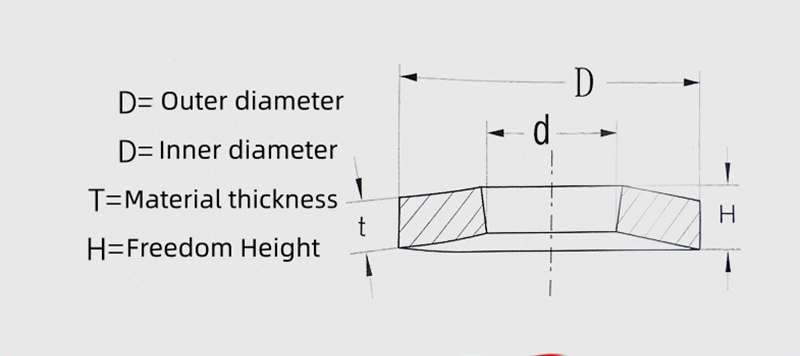

	Geometrické parametre				Mechanické vlastnosti				Hmotnosť
	Geometrické parametre				f=0,50h f = 0,75 h				Hmotnosť
	D	d	t	h/t	F	P	F	P	kg/100
C	8.0	4.2	0.20	0.45	0.125	33	0.188	39	0.06
B	8.0	4.2	0.30	0.55	0.125	89	0.188	118	0.09
A	8.0	4.2	0.40	0.65	0.100	147	0.150	210	0.11
C	10.0	5.2	0.25	0.55	0.150	48	0.225	58	0.11
B	10.0	5.2	0.40	0.70	0.150	155	0.225	209	0.18
A	10.0	5.2	0.50	0.75	0.125	228	0.188	325	0.22
D	12.0	6.2	0.60	0.95	0.175	394	0.262	552	0.39
C	12.5	6.2	0.35	0.80	0.225	130	0.338	151	0.25
B	12.5	6.2	0.50	0.85	0.175	215	0.262	293	0.36
A	12.5	6.2	0.70	1.00	0.150	457	0.225	660	0.51
C	14.0	7.2	0.35	0.80	0.225	106	0.338	123	0.31
B	14.0	7.2	0.50	0.90	0.200	210	0.300	279	0.44
A	14.0	7.2	0.80	1.10	0.150	547	0.225	797	0.71
C	16.0	8.2	0.40	0.90	0.250	131	0.375	154	0.47
B	16.0	8.2	0.60	1.05	0.225	304	0.388	410	0.70
A	16.0	8.2	0.90	1.25	0.175	697	0.262	1013	1.05
C	18.0	9.2	0.45	1.05	0.300	185	0.450	214	0.68
B	18.0	9.2	0.70	1.20	0.250	417	0.375	566	1.03
A	18.0	9.2	1.00	1.40	0.200	865	0.300	1254	1.48

Ak potrebujete ďalšie údaje, kontaktujte nás. Poskytneme vám podrobnejšie parametre.

FAQ

Otázka: V akých aplikáciách je pružina najvhodnejšia?

Odpoveď: Nízkoprofilová kotúčová pružina je ideálna pre aplikácie s vysokým zaťažením a obmedzeným priestorom, ako sú ventily, čerpadlá, spojky a ťažké stroje. Jeho jedinečný konštrukčný dizajn môže poskytnúť vynikajúcu hnaciu silu v kompaktnom axiálnom priestore, vďaka čomu je táto pružina optimálnym riešením pre drsné pracovné podmienky.
