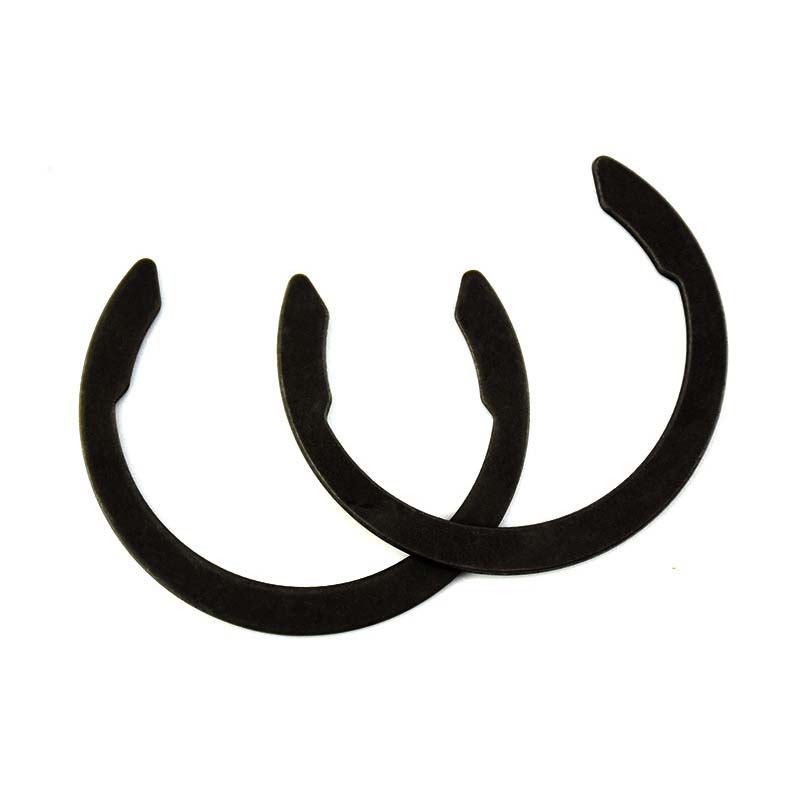

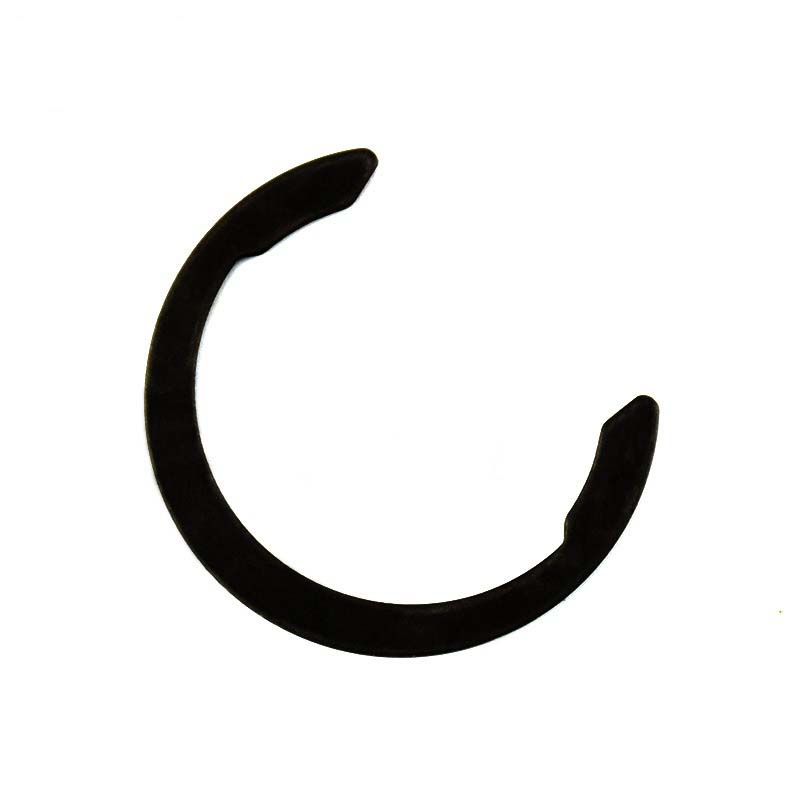

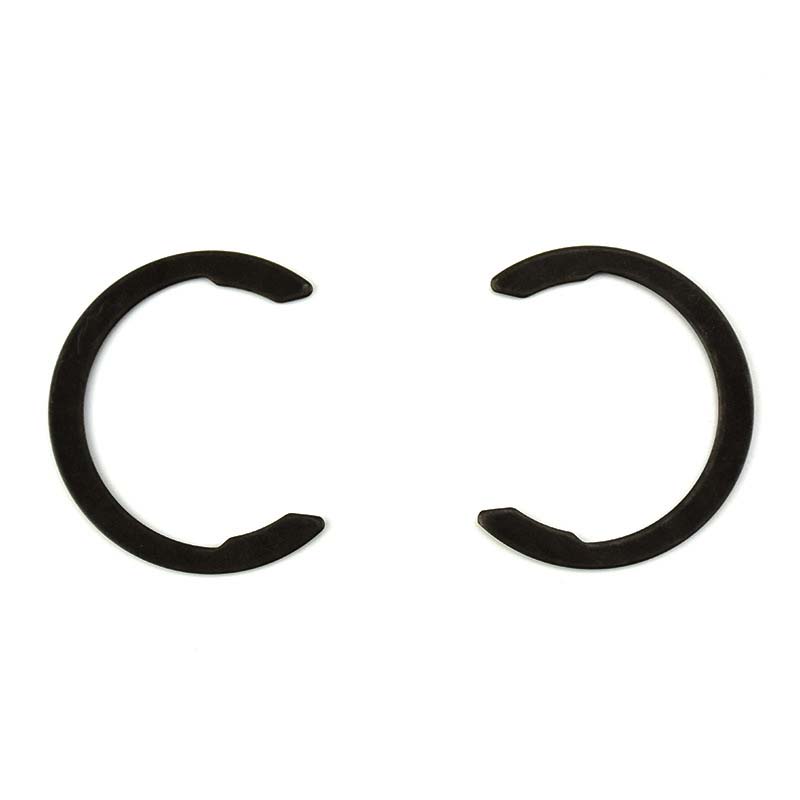

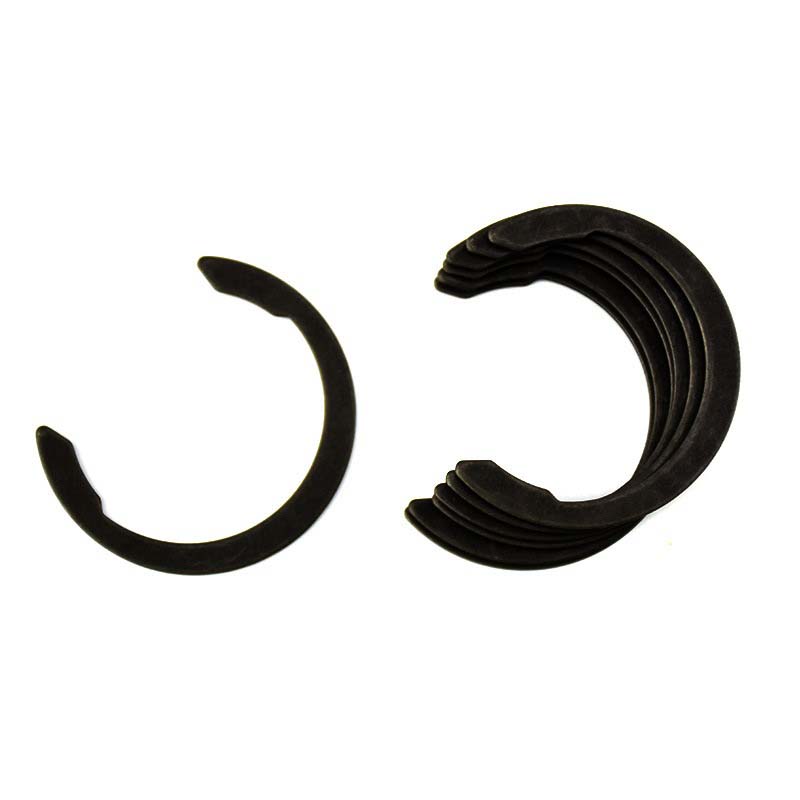

Metrický pružinový poistný krúžok

Metrické pružinové poistné krúžky sú vyrobené z veľkostí verejných kancelárií a sú vhodné na použitie tam, kde sa vyžadujú štandardné veľkosti. Často sa používajú v niektorých mechanických a automobilových systémoch. Xiaoguo® spolupracuje s automobilovým a leteckým sektorom na vývoji spojovacích prvkov odolných voči korózii.

Model:BS 3673-3-1-2011

Odoslať dopyt

Popis produktu

Metrické pružinové poistné krúžky sú zvyčajne vyrobené z ocele s vysokým obsahom uhlíka alebo nehrdzavejúcej ocele, ako je ASTM A313. Tie z uhlíkovej ocele sú pevnejšie (akoby oveľa silnejšie, až 2 100 MPa), zatiaľ čo nehrdzavejúca oceľ je lepšia v tom, že nehrdzavie a nekoroduje. Ak zliatiny tepelne upravíte, vydržia dlhšie a lepšie zvládajú opotrebovanie. Na práce, kde potrebujete veci, ktoré sa nelepia na magnety alebo môžu mať šialené teplo, použijú veci ako fosforový bronz alebo Inconel®. Všetky materiály, ktoré používajú, prechádzajú množstvom testov, aby sa skontrolovalo, či spĺňajú špecifikácie ISO 8750-8752.

Aplikácia

Metrické pružinové poistné krúžky sú skutočne bežné vo veciach, ako sú automobilové prevodovky, elektromotory a hydraulické systémy. Používajú sa na držanie hriadeľov rotorov v čerpadlách, udržiavanie ložísk na mieste v zostavách dopravníkov a blokovanie piestnych čapov vo vnútri motorov. V letectve ich nájdete v častiach turbín a podvozku. Sú tiež užitočné v spotrebnej elektronike, kde pomáhajú opraviť komponenty v malých zariadeniach. Inžinieri používajú pružinové poistné krúžky, keď potrebujú diely, aby zostali spoľahlivo namontované, najmä v dôležitých systémoch, kde nemôže dôjsť k poruchám.

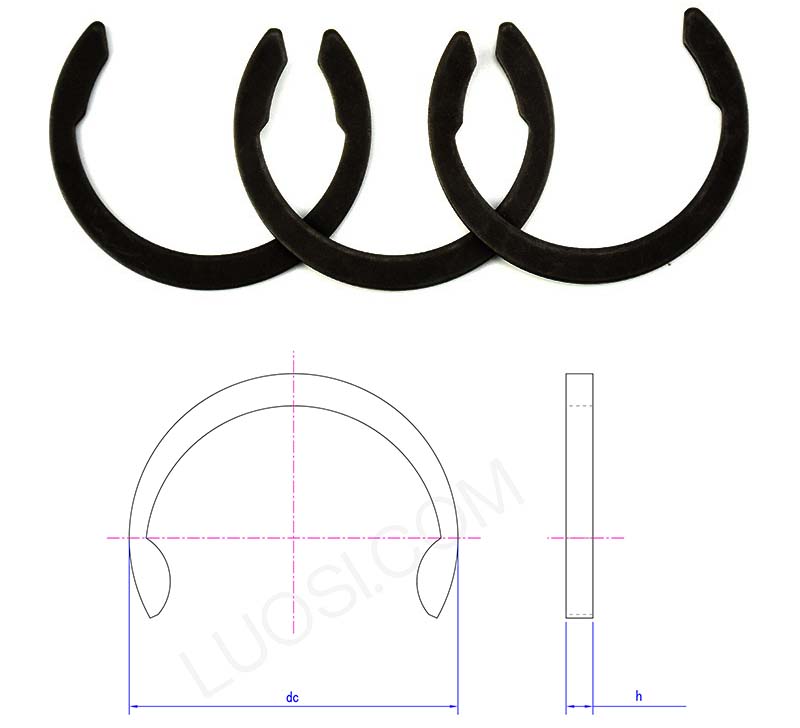

Veľkosť

Metric spring retaining rings

Po	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
jednosmerný max	18	19	20	21	22	23	25	26.3	27.6	29.2	30
h min	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
h max	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

Otázka: Ako určím správnu veľkosť a typ metrických pružinových poistných krúžkov pre moju aplikáciu?

Odpoveď: Výber správneho metrického poistného krúžku pružiny musí zodpovedať priemeru drážky, priemeru hriadeľa alebo priemeru otvoru a zaťaženiu, ktoré musí vydržať. Je potrebné starostlivo zmerať šírku, hĺbku a priemer montážnej drážky. Dokonca aj malé rozdiely môžu spôsobiť, že diely nebudú správne pripevnené. Veľkosť si vyberte podľa konkrétneho prípadu použitia alebo špecifikácií projektu, štandardné veľkosti, ako je DIN 471/472 alebo ANSI B27.1. Ak požadujete vlastnú inštaláciu, oznámte nám teplotu inštalácie, či sa bremeno pohybuje alebo stojí, a podmienky prostredia (vlhko, prašnosť atď.) a my ho prispôsobíme vašim potrebám. Pružinové poistné krúžky sú vyrábané pre špecifické radiálne sily alebo axiálne sily, takže musíte skontrolovať, či nosnosť poistného krúžku zodpovedá potrebám vášho projektu. Môžeme poskytnúť technickú podporu, servis na jednom mieste a znížiť výskyt predčasných zlomenín poistných krúžkov.
