Trvalá upínacia matica

Xiaoguo® celosvetovo dodáva základné spojovacie prvky. Permanentná upínacia matica je trvalý spojovací prvok určený pre tenké plechové materiály. Ak máte záujem, môžeme poskytnúť bezplatné vzorky.

Model:QIB/IND CLA

Odoslať dopyt

Popis produktu

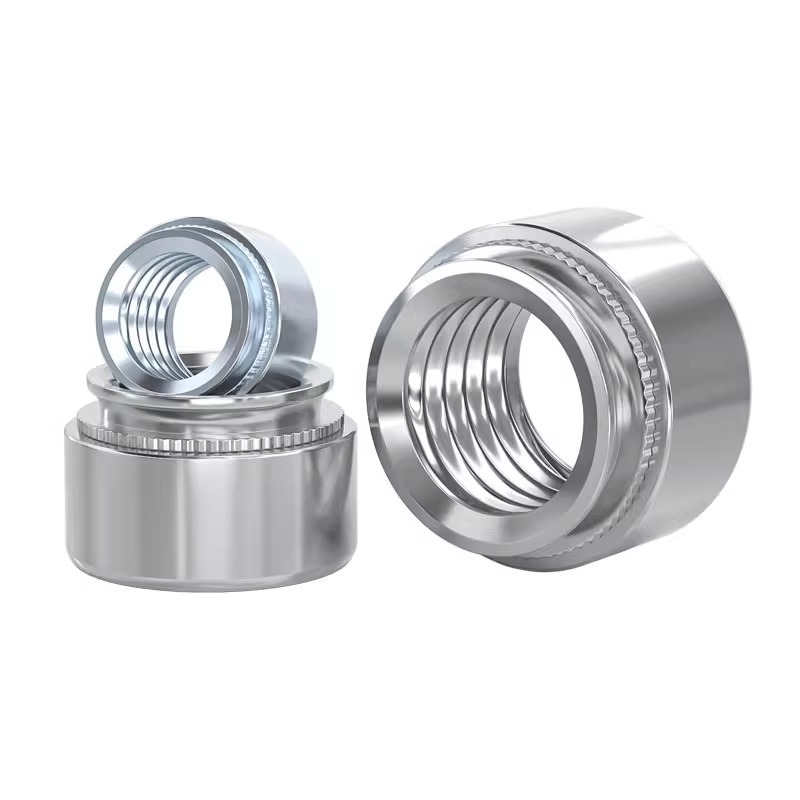

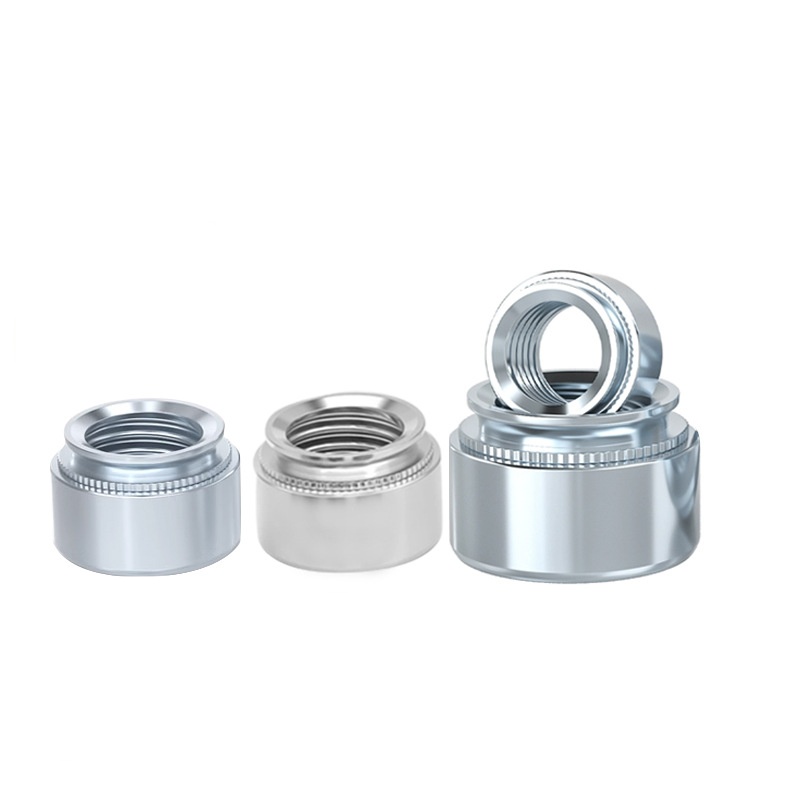

Matica Permanent Clinching je trvalý spojovací prvok používaný pre plechy. Na rozdiel od bežných matíc, ktoré si vyžadujú zváranie alebo závitovanie, sa dá rýchlo nainštalovať pomocou lisovacej sily, čím sa vytvorí silné a spoľahlivé miesto so závitom na pripevnenie vecí. Má precízne vyrobený pilot a vrúbkovanú stopku. Pri inštalácii tieto časti posúvajú materiál, do ktorého sa vkladajú, a vytvárajú zámok.

Tým sa zabráni tepelnej deformácii, eliminujú sa dodatočné kroky a výrazne sa zníži čas montáže a náklady. Táto technológia je ideálna pre veľkoobjemovú výrobu vyžadujúcu efektívne a robustné upevňovacie riešenia a používa sa v širokej škále priemyselných odvetví.

Výhody produktu:

Hlavná vec na matici Permanent Clinching je, že môže vytvoriť trvalé, pevné spojenie priamo v tvárnom plechu alebo neželezných doskách bez potreby predvŕtaných závitov. Keď ju inštalujete, lis zatlačí maticu Permanent Clinching do materiálu. Jeho špecifický tvar spôsobuje, že kov okolo neho sa pohybuje a prúdi do prstencového zárezu (ako ryha alebo drážka) pod hlavou a/alebo okolo drieku.

Výsledný silný mechanický zámok účinne odoláva rotačným a vyťahovacím silám. Táto technológia tiež vytvára vysokopevnostnú závitovú vložku, ktorá je odolná voči vibráciám a poskytuje pevný a spoľahlivý základ pre skrutkové spojenie.

Po	M2-1	M2-2	M3-1	M3-2	M3,5-1	M3,5-2	M4-1	M4-2	M5-1	M5-2	M6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
jednosmerný max	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
dk min	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
dk max	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
k min	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
k max	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
h kóder	1	2	1	2	1	2	1	2	1	2	1
h max	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
Hrúbka montážnej dosky min	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
Priemer montážnych otvorov Min	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
Priemer montážnych otvorov Max	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
d1	M2	M2	M3	M3	M3.5	M3.6	M4	M4	M5	M5	M6

Aké sú hlavné spôsoby zlyhania matíc Permanent Clinching?

Matice Permanent Clinching môžu zlyhať niekoľkými hlavnými spôsobmi. Jeden je vyťahovací – keď matica vychádza priamo z plechu. To sa často stáva, ak klinč nie je dostatočne hlboký alebo ak matica nie je tá správna pre hrúbku plechu. Ďalším sa točí – keď sa orech otáča v plechu, zvyčajne preto, že zúbky nie sú dostatočne uchytené. Vlákna vo vnútri sa môžu tiež odizolovať.

Výber správnej matice a správne nastavenie inštalácie zabráni vzniku týchto problémov.
