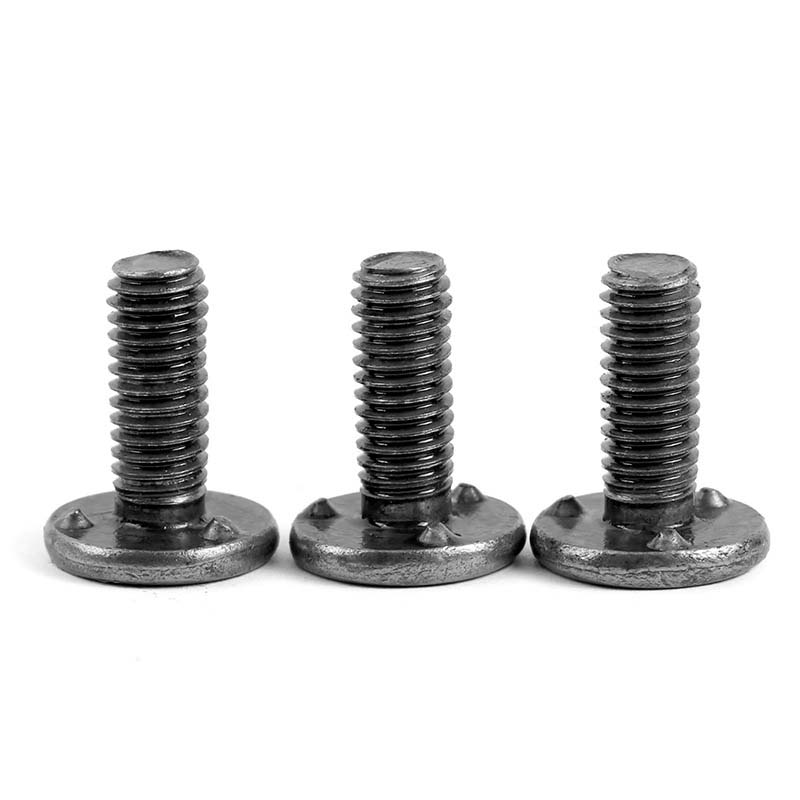

Projekčné zvarové čapy

Projekčné zvarové čapy majú malé výstupky. Počas procesu zvárania sa roztavia a vytvoria pevné spojenie s kovovým povrchom. Sú použiteľné pre automobilové komponenty, kovové rámy alebo zostavy domácich spotrebičov. Továreň Xiaoguo® je plne vybavená a schopná prijímať hromadné objednávky.

Model:JIS B1195-1994

Odoslať dopyt

Popis produktu

Projekčné zvarové čapy sa skladajú hlavne zo skrutky a hlavy so špeciálnou vyvýšenou štruktúrou. Môžu byť kombinované s maticami alebo inými komponentmi s vnútorným závitom. Tieto výčnelky môžu byť zložené z viacerých malých valcových, prstencových alebo iných špecifických foriem.

Funkcie a aplikácie

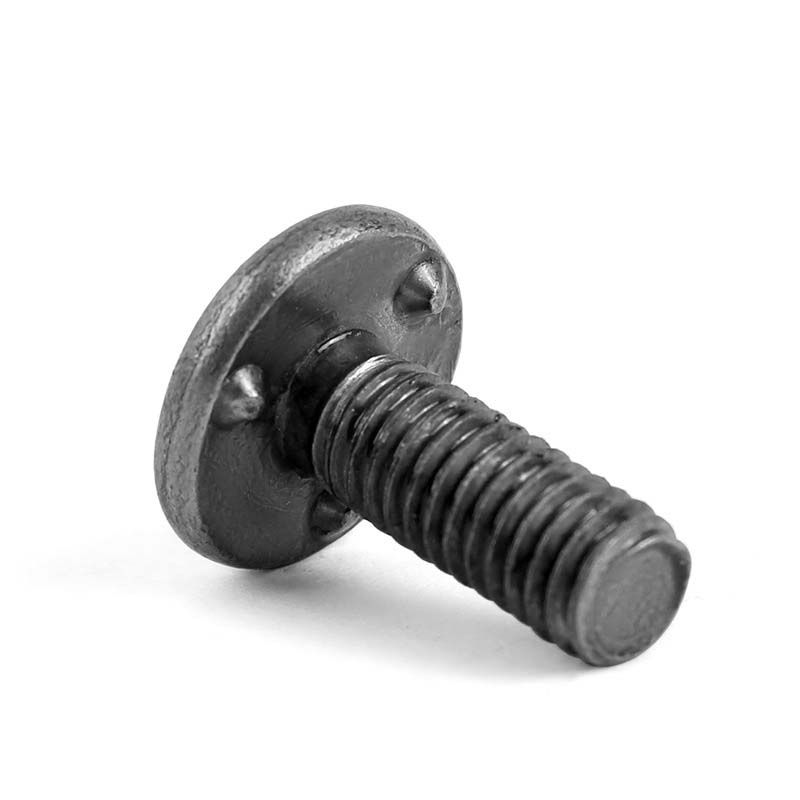

Jedinečné výstupky na hlave zvarového čapu s 3 výstupkami pod hlavou umožňujú presnú koncentráciu prúdu pri zváraní, zaisťujú stabilný a spoľahlivý proces zvárania a výrazne zaručujú kvalitu zvárania. V dôsledku sústredenej sily na výstupky je tepelný vplyv na ostatné časti zvarenca pri zváraní relatívne malý, čo môže dobre zachovať pôvodný výkon a vzhľad zvarenca a nespôsobí nadmernú deformáciu alebo poškodenie v dôsledku zvárania.

Projekčné zvarové čapy sa dajú ľahko zvárať a sú veľmi pevné. Prúd sa sústreďuje vo vyčnievajúcej časti hlavy a rýchlo spája čap s obrobkom. Táto metóda je oveľa efektívnejšia ako bežná metóda zvárania. Má vlastnú funkciu polohovania. Počas inštalácie nie sú potrebné žiadne zložité polohovacie operácie. Dokáže automaticky nájsť správnu polohu, čím výrazne šetrí čas inštalácie.

Projekčné podvarové skrutky sa používajú na montáž plášťov elektronických zariadení. Napríklad pri montáži produktov, ako sú počítačové sálové počítače, kryty mobilných telefónov a kryty tabletových počítačov, zohrávajú kľúčovú úlohu. Pri inštalácii komponentov, ako je držiak pevného disku, upevňovací rám napájacieho zdroja a podpera ventilátora vo vnútri skrine hlavného rámu, ich najskôr pripevnite na príslušné miesta na kryte skrine a potom pripevnite toto príslušenstvo pomocou závitov na skrutkách.

Projekčné zvarové svorníky sa používajú pri konštrukcii stavebných oceľových konštrukcií. Pre konštrukcie, ako sú továrne, sklady, štadióny, mosty atď., sa často používajú v uzloch spojenia medzi oceľovými nosníkmi a oceľovými stĺpmi. Najprv sú čapy privarené ku koncom oceľových nosníkov alebo oceľových stĺpov a potom sú oceľové nosníky a oceľové stĺpy pripevnené dohromady pomocou skrutiek alebo iných spojovacích komponentov.

Parametre produktu

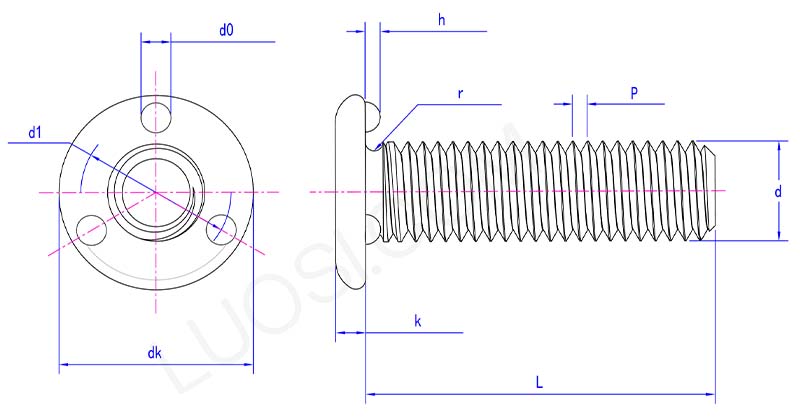

projection weld studs parameter

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	10.4	12.4	14.4	18.4	22.4	26.4
dk min	9.6	11.6	13.6	17.6	21.6	25.6
k max	1.5	2	2.2	2.7	3.7	4.7
k min	1.1	1.6	1.8	2.3	3.3	4.3
r max	0.5	0.6	0.7	0.9	1.2	1.4
r min	0.2	0.2	0.25	0.4	0.4	0.6
d0 max	1.75	2.25	2.75	3.25	4.25	4.25
d0 min	1.25	1.75	2.25	2.75	3.75	3.75
h max	0.8	0.8	0.9	0.9	1.1	1.1
h min	0.6	0.6	0.7	0.7	0.9	0.9
d1	8.5	10	11.5	15	18	21
