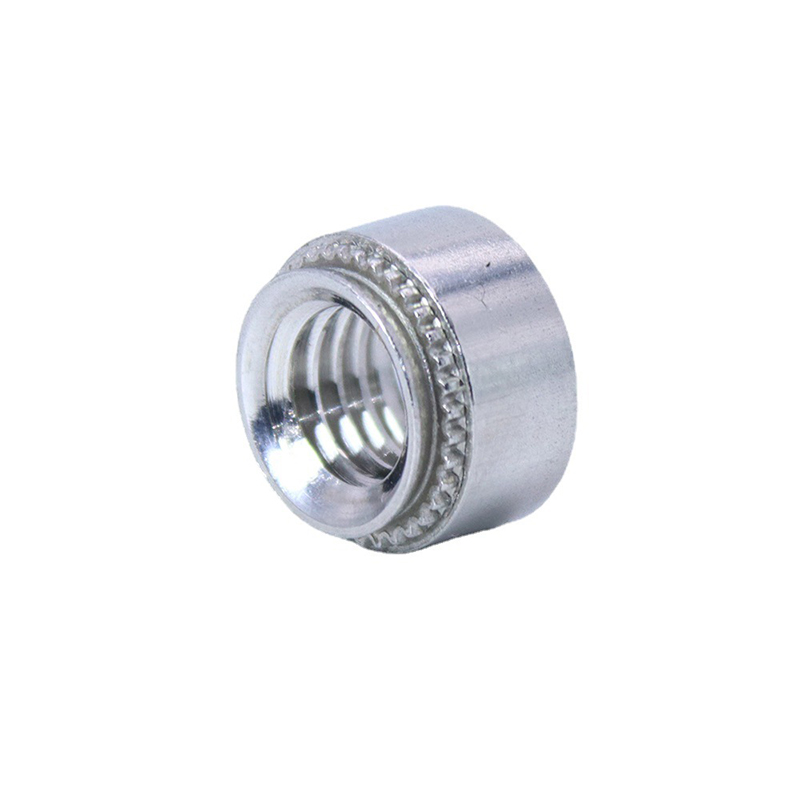

Robustná Clinching matica

Robustná Clinchingová matica sa bežne predmontuje na komponenty pred konečnou montážou, čo zjednodušuje výrobu. Nájsť spoľahlivé spojovacie prvky znamená nájsť spojovacie prvky od výrobcov Xiaoguo®.

Model:QIB/IND CLA

Odoslať dopyt

Popis produktu

Hlavný dôvod ich všestrannosti spočíva v ich robustnosti, ktorá umožňuje použitie Robust Clinching matice so širokou škálou tvárnych materiálov. V praxi sa bežne používajú so širokou škálou materiálov, vrátane mäkkej ocele, hliníkových zliatin s rôznymi vlastnosťami, mosadz, čistá meď a niektoré nehrdzavejúce ocele – najbežnejšia je austenitická nehrdzavejúca oceľ. Materiál, do ktorého sú vkladané, musí byť dostatočne flexibilný, aby sa pri klincovaní mohol pohybovať bez toho, aby sa zlomil. Dôležitá je aj hrúbka materiálu. Každý typ matice Robust Clinching má rozsah hrúbok, s ktorými pracuje, zvyčajne okolo 0,5 mm až 6 mm (0,020 "až 0,236"), v závislosti od veľkosti matice a pevnosti materiálu.

Výhody produktu:

Použitie Robust Clinching matíc môže ušetriť veľa peňazí. Nepotrebujete zváracie zariadenie, ľudí na obsluhu zváračov, energiu na zváranie ani zásoby, ktoré s tým súvisia – ako napríklad veci na odsávanie výparov a udržiavanie vecí v bezpečí.

Ich vkladanie je tiež veľmi rýchle. Pri automatických lisoch trvá každá matica zvyčajne len niekoľko sekúnd, čo znamená, že môžete vyrobiť viac za kratší čas. Používate tiež menej dielov – nepotrebujete podložky ani poistné matice – takže manipulácia a sledovanie dielov je jednoduchšie.

V porovnaní so zváraním nezostáva veľa šrotu. A keďže matice Robust Clinching dobre držia, míňate menej na záruky a opravy chýb. To všetko z nich robí dosť lacný spôsob upevnenia vecí, keď ich vyrábate veľa.

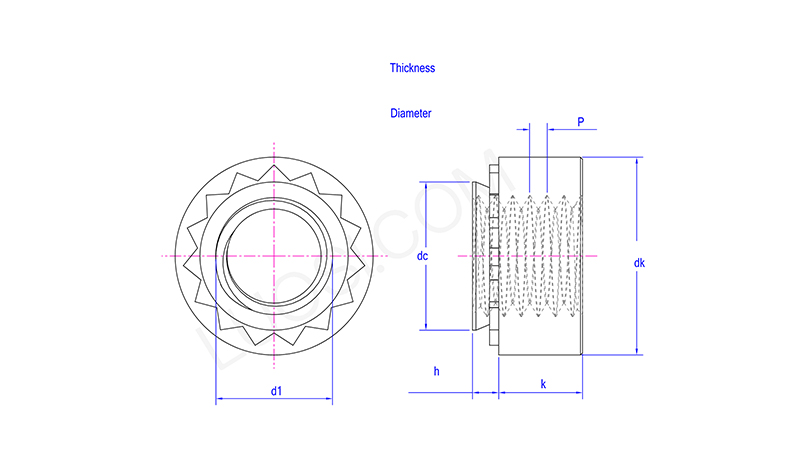

Po	440-2	632-1	632-2	832-1	832-2	024-1	024-2	032-1	032-2	0420-1	0420-2
P	40	32	32	32	32	24	24	32	32	20	20
d1	#4	#6	#6	#8	#8	#10	#10	#10	#10	1/4	1/4
jednosmerný max	0.343	0.212	0.212	0.233	0.233	0.295	0.295	0.295	0.295	0.343	0.187
Priemer montážnych otvorov min	0.344	0.213	0.213	0.234	0.234	0.296	0.296	0.296	0.296	0.344	0.1875
Priemer montážnych otvorov max	0.347	0.216	0.216	0.237	0.237	0.299	0.299	0.299	0.299	0.347	0.1905
dk max	0.45	0.29	0.29	0.32	0.32	0.38	0.38	0.38	0.38	0.45	0.26
dk min	0.43	0.27	0.27	0.3	0.3	0.36	0.36	0.36	0.36	0.43	0.24
h max	0.087	0.038	0.054	0.038	0.054	0.038	0.054	0.038	0.054	0.12	0.038
h kóder	2	1	2	1	2	1	2	1	2	3	1
k max	0.18	0.1	0.1	0.14	0.14	0.17	0.17	0.17	0.17	0.18	0.1
k min	0.16	0.08	0.08	0.12	0.12	0.15	0.15	0.15	0.15	0.16	0.08
Hrúbka montážnej dosky min	0.091	0.04	0.056	0.04	0.056	0.04	0.056	0.04	0.056	0.125	0.04

Nainštalujte požadované vybavenie:

Inštalácia matice vyžaduje špecifické lisovacie zariadenie, zvyčajne hydraulický alebo servoelektrický lis. V lise je namontovaný špeciálny klinčovací nástroj (sada razidla a matrice), navrhnutý pre konkrétnu veľkosť matice a hrúbku plechu. Nástroj aplikuje vysoký, lokalizovaný tlak na deformáciu listu okolo vrúbkovanej základne matice.
