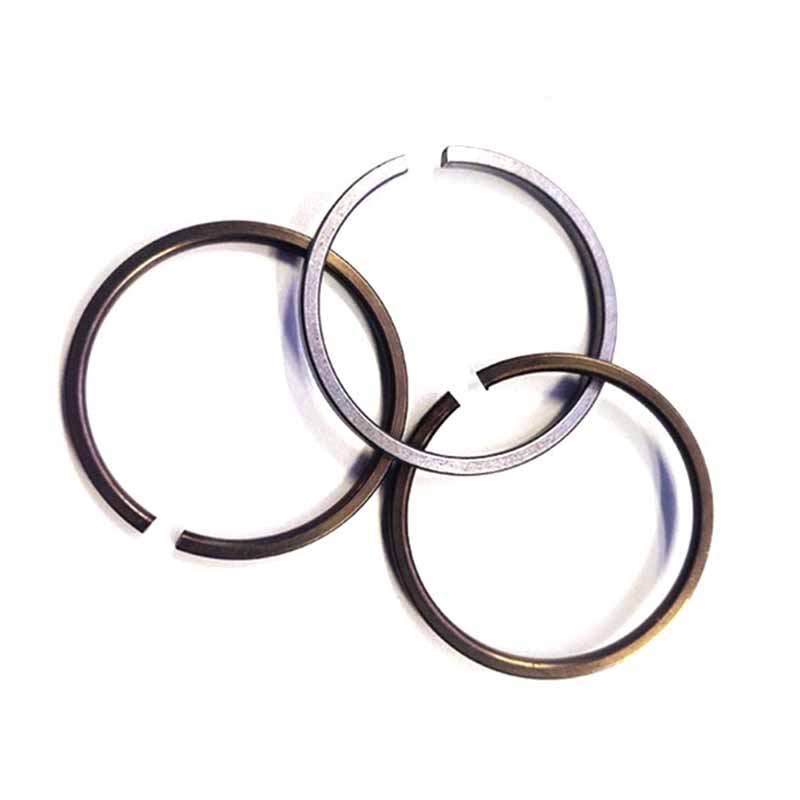

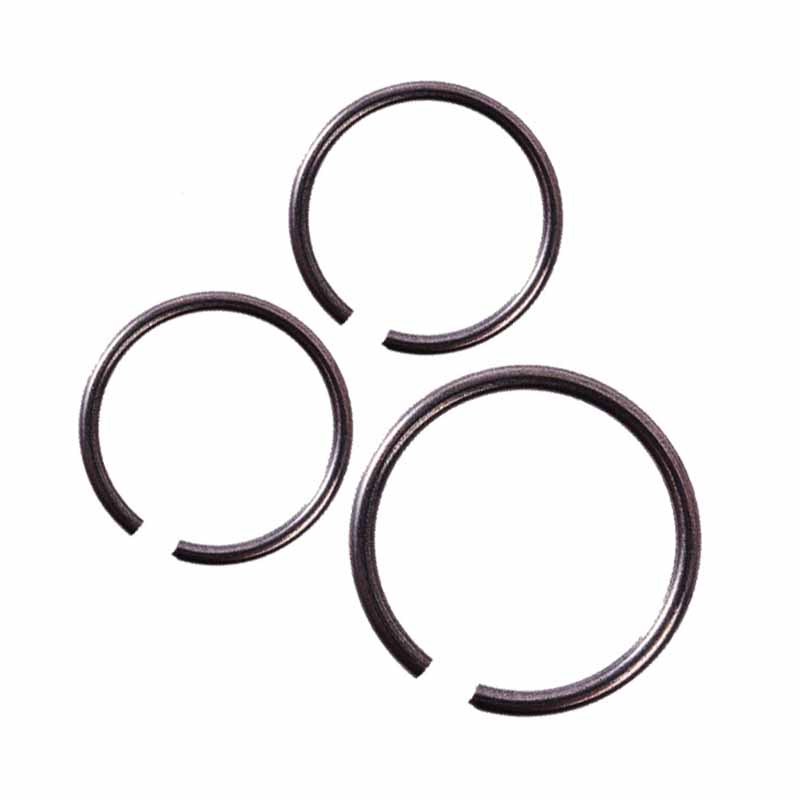

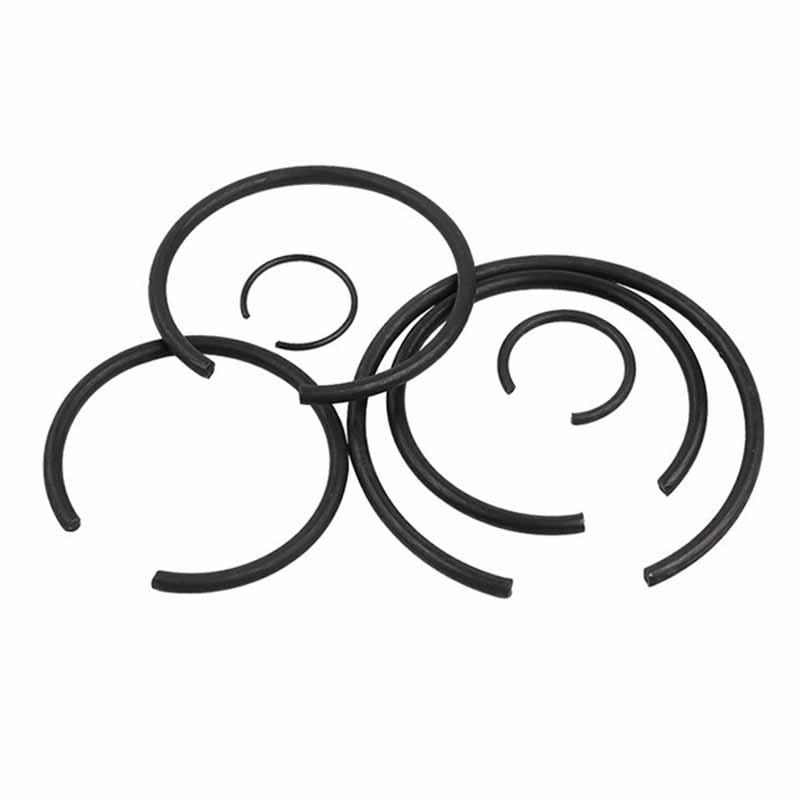

Okrúhly drôtený poistný krúžok pre otvor

Kruhový drôtený poistný krúžok pre otvor je inštalovaný v kruhovom otvore a je upevňovacím prvkom, ktorý fixuje axiálny pohyb dielov. Je vyrobený zo silnej ocele alebo zliatiny odolnej voči korózii. Xiaoguo® venuje pozornosť ochrane životného prostredia, minulý rok recyklovalo 12 ton kovového odpadu prostredníctvom svojej ekologickej výrobnej iniciatívy.

Model:DIN 471-1981

Odoslať dopyt

Popis produktu

Kruhový poistný krúžok pre vŕtanie je vyrobený z uhlíkovej ocele alebo nehrdzavejúcej ocele (ako SAE 1074/1095 alebo AISI 302/316), ktoré nie je ľahké hrdzavieť a majú dobrú odolnosť voči tlaku, znesú väčší tlak a nie je ľahké ich zlomiť počas procesu uťahovania. Sú tepelne spracované, aby boli elastické a môžu zostať utiahnuté aj v extrémne horúcom alebo chladnom prostredí. Nerezová oceľ je vhodnejšia v prostrediach s vyššou vlhkosťou alebo chemikáliami, ako sú námorné komponenty alebo lekárske vybavenie, ktoré často používajú vlhkosť alebo čistiace prostriedky. Sú dostatočne pevné, aby odolali každodennému opotrebovaniu, ale dostatočne pružné, aby zapadli do drážky bez toho, aby sa zlomili. V drsných podmienkach prostredia je vhodnejšia nehrdzavejúca oceľ.

Round Wire Snap Ring For Bore

Po	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
jednosmerný max	28.8	30.8	32.8	35.5	38.5	41.5	43.5	45.8	48.8	51.8	53.8
dc min	28.3	30.3	32.3	34.9	37.9	40.9	42.9	45	48	51	53
n	10	10	10	12	12	12	12	16	16	16	16

Aplikácia

Kruhový poistný krúžok pre vŕtanie sa používa v prevodovkách, čerpadlách, ložiskách a hydraulických systémoch na zaistenie komponentov, ako sú hriadele, piesty a rotory. Vďaka ich relatívne malej veľkosti sú ideálne do stiesnených priestorov, ako je letecký priemysel, automobilové prevodovky a robotika, kde sa vyžaduje silný, ale ľahký spôsob upevnenia komponentov. Pomáhajú zabrániť axiálnemu pohybu komponentov v rotujúcich zariadeniach.

Meranie rozmerov

Otázka: Ako určím správnu veľkosť a toleranciu kruhového drôteného poistného krúžku pre otvor pre konkrétnu aplikáciu?

Odpoveď: Ak chcete vybrať správnu veľkosť okrúhleho drôteného poistného krúžku, musíte zmerať priemer otvoru, priemer drážky (šírku a hĺbku) a axiálne alebo radiálne zaťaženie, ktoré musí vydržať. Poistné krúžky vyrobené spoločnosťouTováreň Xiaoguo®spĺňať normy kvality. Štandardná veľkosť vonkajšieho poistného krúžku sa riadi normou DIN 471 a štandardná veľkosť vnútorného poistného krúžku sa riadi normou DIN 472 s toleranciou približne ±0,05 mm.

Jednoducho nám poskytnite priemer vášho otvoru, šírku a hĺbku drážky a prevádzkovú teplotu a my ich môžeme prispôsobiť našim katalógovým špecifikáciám. Ak vaša aplikácia nie je štandardná, vieme ju prispôsobiť.

Uistite sa, že voľný priemer (ak nie je nainštalovaný) a napnutie poistného krúžku pri inštalácii spĺňajú limity mechanického namáhania komponentu. Tým sa zabráni jeho ohýbaniu alebo zlomeniu pri pohybe alebo zmene zaťaženia.

Návod na použitie produktu

Použitie okrúhleho krúžku na vyvrtávanie je jednoduché, ale najprv si musíte pripraviť správne nástroje. Zvyčajne budete potrebovať kliešte na poistné krúžky – uistite sa, že zodpovedajú veľkosti poistného krúžku. Začnite kontrolou otvoru (otvoru), kde nainštalujete krúžok; vyčistite všetky nečistoty alebo otrepy, aby ste zabezpečili hladké uchytenie. Potom pomocou klieští na poistné krúžky stlačte konce krúžku k sebe. Aplikujte rovnomerný tlak, aby sa krúžok mierne zmrštil, len toľko, aby zapadol do otvoru. Keď je krúžok dostatočne malý, opatrne ho vložte do vopred opracovanej drážky vo vnútri otvoru. Pomaly uvoľnite kliešte a nechajte krúžok expandovať späť do pôvodného tvaru. Dvakrát skontrolujte, či krúžok úplne sedí v drážke – ak nie je správne usadený, neudrží komponent na mieste. Pri vyberaní krúžku zopakujte postup: pomocou klieští krúžok stlačte, vytiahnite ho z drážky a potom vyberte z otvoru. Nezabudnite vybrať správnu veľkosť poistného krúžku pre váš otvor; nezhodná veľkosť buď nebude sedieť, alebo nebude poskytovať bezpečné držanie.

Balenie produktu

Obal tohto poistného krúžku je navrhnutý pre praktickosť a ochranu. Každé balenie Round Wire Snap Ring For Bore sa zvyčajne dodáva v priehľadnom plastovom vrecku alebo malej kartónovej škatuľke. Oba typy obalov sú tesne uzavreté, aby sa zabránilo vniknutiu prachu, vlhkosti a nečistôt, čo zabraňuje hrdzaveniu alebo poškodeniu krúžku. Balenie má prehľadné štítky so základnými informáciami: veľkosť poistného krúžku, množstvo v balení a materiál, z ktorého je vyrobený. To uľahčuje nájdenie správneho balenia, keď nakupujete alebo organizujete svoje nástroje. V prípade balení jednej veľkosti sú krúžky úhľadne umiestnené, aby sa zabránilo zamotaniu alebo ohnutiu. Ak má balenie viacero veľkostí, často sú vo vnútri oddelené malými prepážkami. Väčšina plastových vrecúšok je znovu uzatvárateľná – ak nepoužívate všetky krúžky naraz, môžete vrecko zalepiť a uložiť. Kartónové krabice sú stohovateľné, čím šetria miesto vo vašej garáži alebo skrinke na náradie. Obal je jednoduchý, ale funkčný, vďaka čomu ho môžu maloobchodníci jednoducho vystavovať a používatelia ukladať a pristupovať k poistným krúžkom.
