Skrutkovacia štandardná plochá podložka

Xiaoguo® ako dodávateľ štandardnej ploché podložky Screw ponúka produkty, ktoré prešli prísnym testovaním. Počas prevádzky môžu naše produkty efektívne rozložiť uzamykaciu silu rovnomerne na väčšiu kontaktnú plochu, čím sa zabráni deformácii materiálu.

Odoslať dopyt

Popis produktu

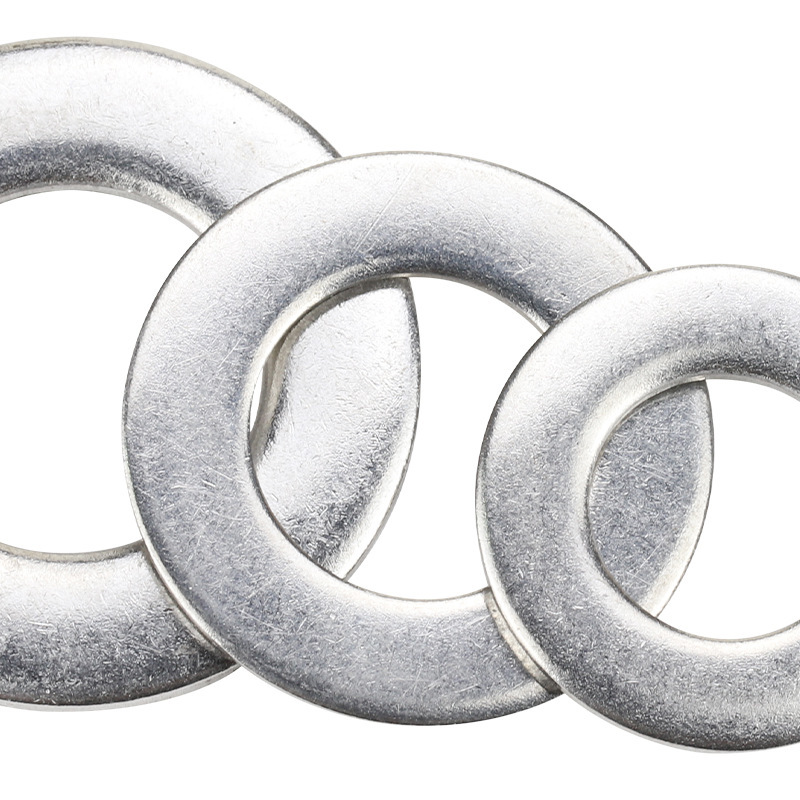

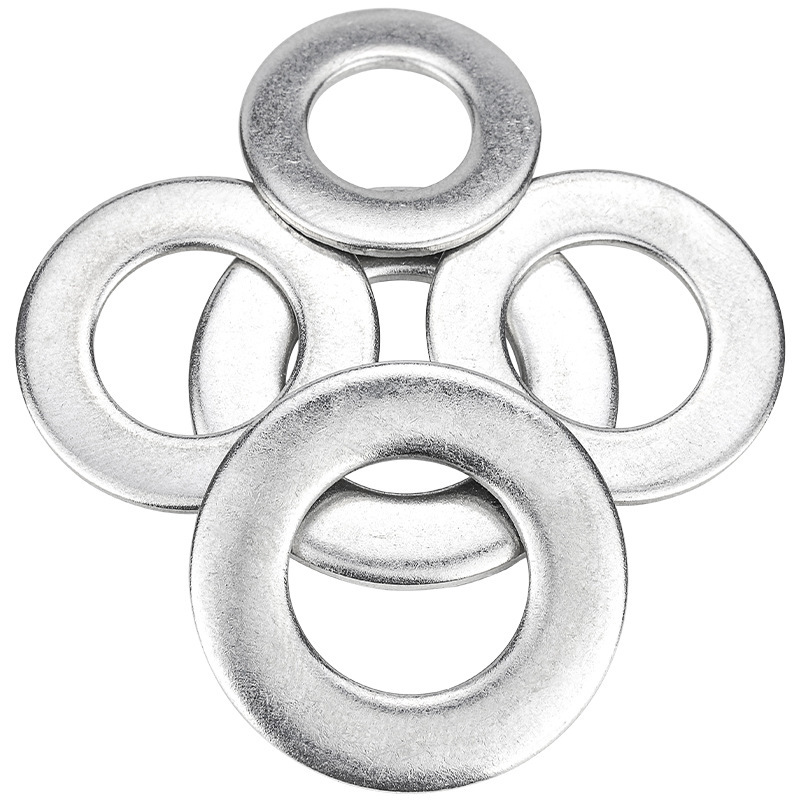

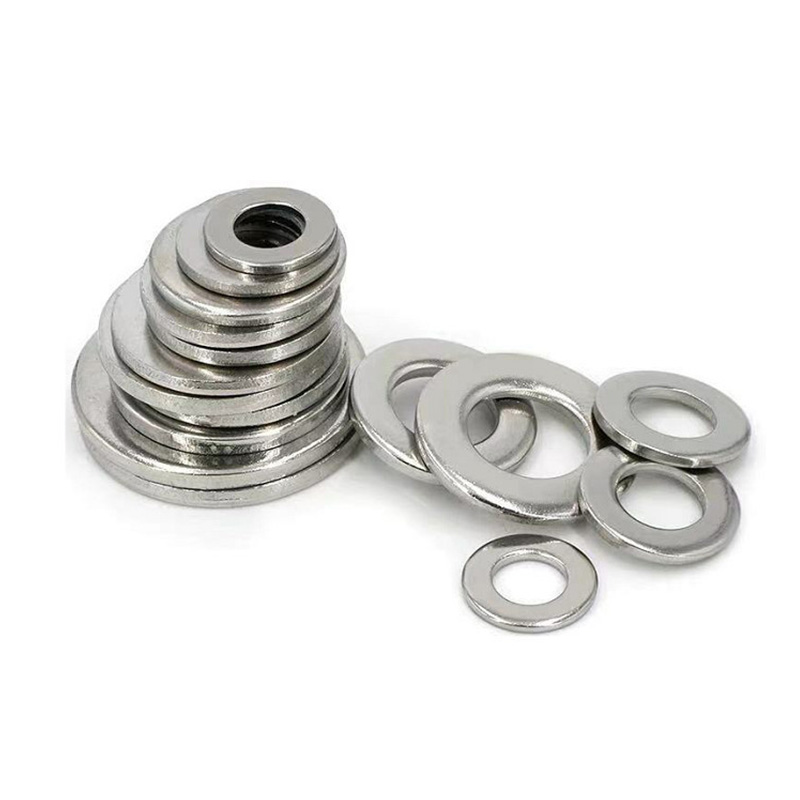

Skrutková štandardná plochá podložka je mechanická časť v tvare plochého kruhového krúžku s otvorom v strede. Zvyčajne je vyrobený z kovu (napríklad uhlíková oceľ, nehrdzavejúca oceľ) alebo nekovových materiálov (napríklad nylon, guma). Umiestňuje sa medzi povrch skrutky, matice a spájaného komponentu a je nepostrádateľným pomocným dielom v jednoduchom upevňovacom systéme.

Špecifikácia Rozmery

Naše skrutkové štandardné ploché podložky sú vyrábané v prísnom súlade s medzinárodnými normami, čo zaručuje, že môžu byť kompatibilné s inými upevňovacími komponentmi, keď ich používajú zákazníci.

Nasleduje porovnávacia tabuľka bežných veľkostí špecifikácií na základe normy DIN 125/ISO 7089:

Nominálna špecifikácia (priemer skrutky)	Vnútorný priemer d (mm)	Vonkajší priemer D (mm)	Hrúbka t (mm)
M6	6.4	12	1.6
M8	8.4	16	1.6
M10	10.5	20	2.0
M12	13.0	24	2.5
M16	17.0	30	3.0

Hlavná funkcia

Screw Standard Flat Washer sú spoľahliví „hrdinovia zákulisia“ v každom bode pripojenia, ktorí ticho vykonávajú kľúčové funkcie, ako je rozdeľovanie tlaku a ochrana povrchov.

（1）Rozdeľte tlak a chráňte obrobok

Zväčšením kontaktnej plochy medzi hlavou matice alebo skrutky a povrchom obrobku. Upínacia sila môže byť rovnomernejšie rozložená po obrobku, čím sa zabráni pretlačeniu povrchu, deformácii alebo poškodeniu.

（2）Znížte trenie a chráňte povrchový náter

Ako hladká bariérová vrstva zabraňuje poškriabaniu na povrchu obrobku spôsobenému rotáciou alebo trením pri uťahovaní matíc alebo skrutiek.

（3）Pomocné stabilné spojenie proti uvoľneniu

（4）Ploché podložky poskytujú stabilnú, rovnú nosnú plochu pre poistné podložky (ako sú pružinové podložky). Okrem toho do určitej miery zvyšuje trenie na kontaktnej ploche, čím pomáha zvyšovať odolnosť spojovacieho prvku voči vibráciám. Vyplňte medzeru Pri použití presných nástrojov možno axiálnu medzeru medzi komponentmi jemne upraviť pridaním alebo znížením počtu skrutiek.

（5） Špeciálne materiály môžu dosiahnuť rôzne funkcie.

Izolácia: Nylon alebo plast môžu účinne zabrániť prechodu prúdu a vyhnúť sa skratom.

Tesnenie: Guma alebo mäkké kovy môžu vyplniť medzery pod tlakom, čím sa zabráni úniku kvapalín alebo plynov.

Antikorózna ochrana: Nerezová oceľ alebo pozinkovaný materiál odoláva korózii a predlžuje životnosť.

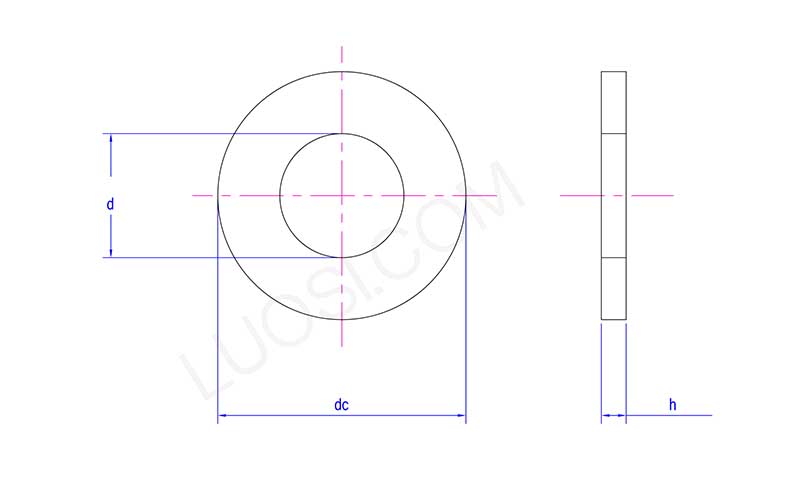

Screw Standard Flat Washer

Po	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d max	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d min	17	19	21	23	25	28	31	34	37	42	45
jednosmerný max	30	34	37	39	44	50	56	60	66	72	78
dec min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h max	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
h min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7
