Nitované matice so zápustnou hlavou s hladkým povrchom

Nitované matice so zapustenou hlavou s hladkým povrchom sú riešením špecifikovaným inžiniermi, keď je potrebný hladký povrch a spoľahlivý, stály závitový kotviaci bod – a ako špecializovaný výrobca spojovacích prvkov spoločnosť Xiaoguo® investuje značné prostriedky do výskumu a vývoja, aby vytvorila práve takéto inovatívne návrhy spojovacích prvkov, ktoré riešia problémy.

Model:GB/T 17880.2-1999

Odoslať dopyt

Popis produktu

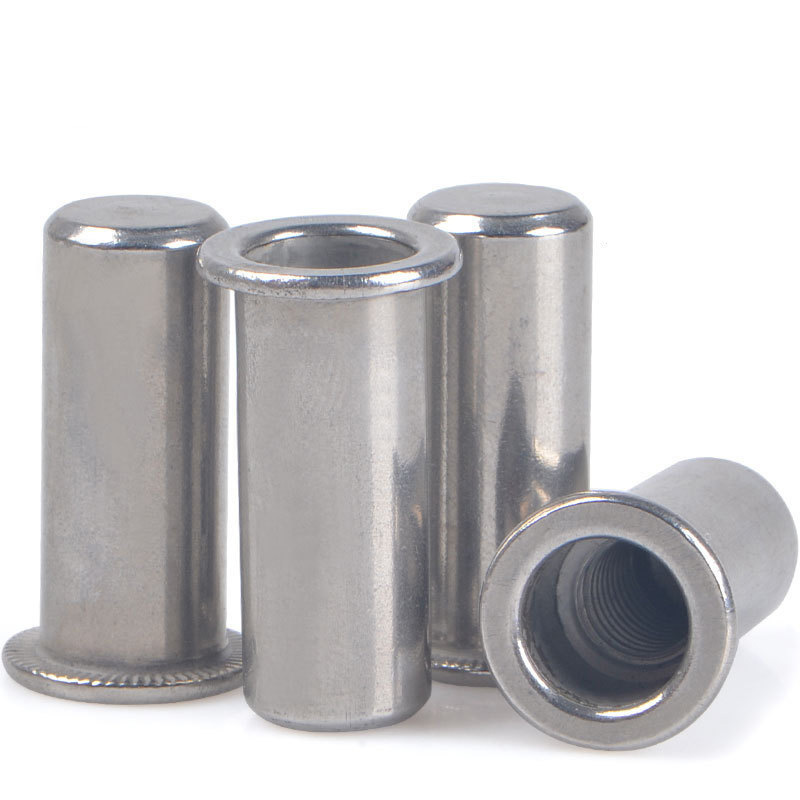

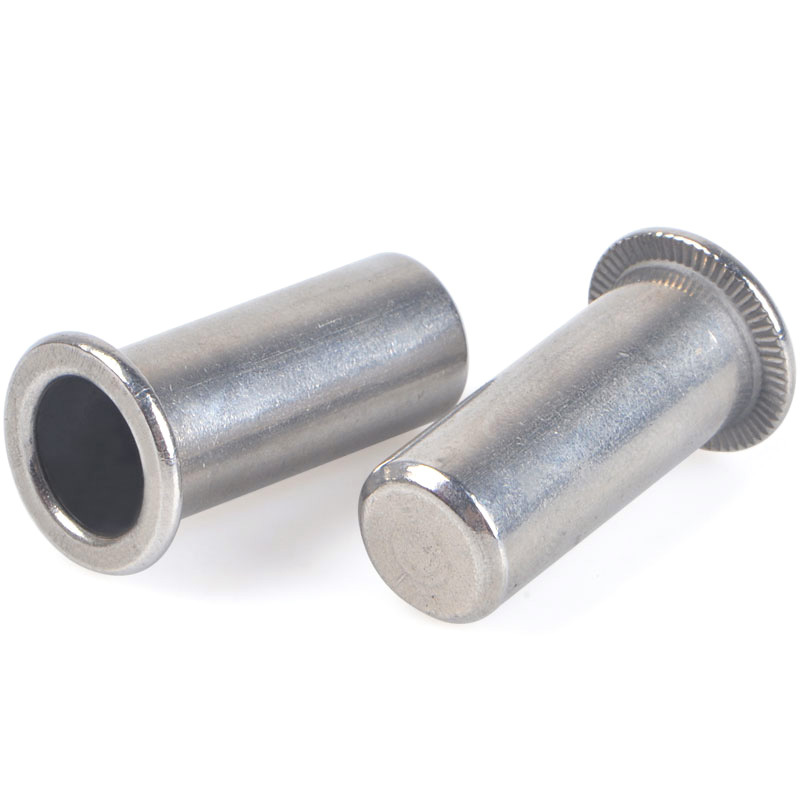

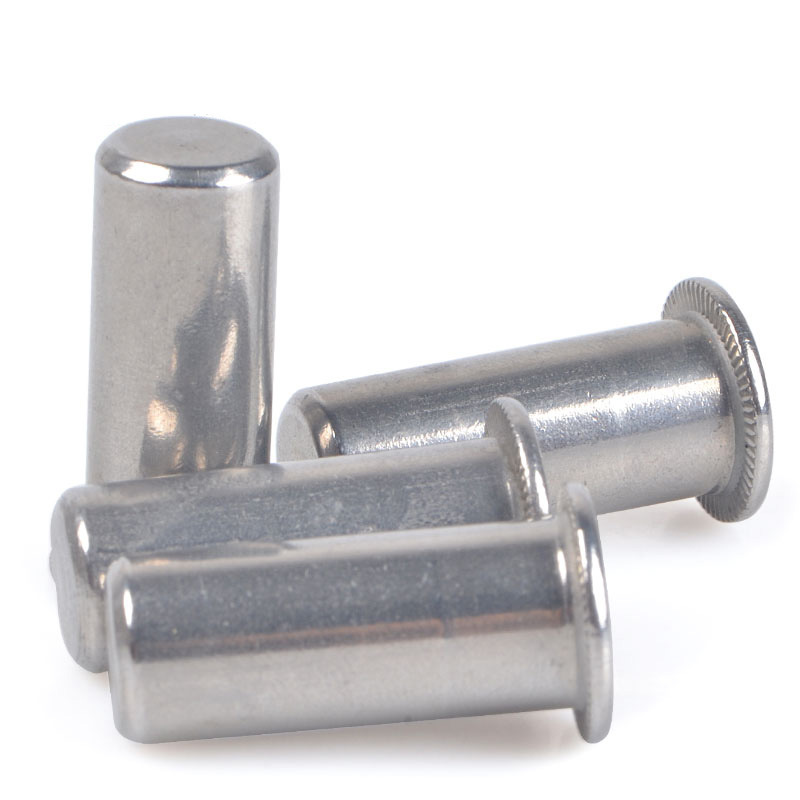

Pri pozorovaní nitovaných matíc so zapustenou hlavou s hladkým povrchom zvonku si ako prvé všimnete ich kónické hlavy - ktorých vnútorný uhol je štandardne 100 stupňov alebo 120 stupňov. Tento tvar umožňuje dokonalé zarovnanie matíc s povrchom spájaného materiálu.

Hlavné telo týchto matíc je buď vrúbkované (s malými výstupkami), alebo má drážky. To zabraňuje ich otáčaniu počas inštalácie a tiež zabraňuje ich otáčaniu počas používania. Pod hlavou je pevná rukoväť. Keď stlačíte túto rukoväť, deformuje sa smerom von (v radiálnom smere), čím sa vytvorí pevný a trvalý zámok.

Tento špecifický tvar a dizajn poskytujú nielen atraktívny vzhľad, ale tiež robia matice extrémne odolné voči vyťahovacej sile – takže je menej pravdepodobné, že sa vytiahnu.

Výhody produktu

Nitované matice so zápustnou hlavou s hladkým povrchom môžu ušetriť značné množstvo nákladov, pretože zjednodušujú proces montáže. Ľahko sa inštalujú a nevyžadujú veľa špecializovaných nástrojov - čím sa znižujú náklady na prácu.

V porovnaní so zváranými závitovými vložkami alebo použitím zložitejších upevňovacích systémov sú tieto matice cenovo lacnejšie pri zachovaní rovnakej úrovne pevnosti. Úspora času pri výrobe v kombinácii s trvanlivosťou spojenia robí celkové náklady na použitie matíc s hlavou veľmi cenovo výhodnými pre výrobcov vyrábajúcich veľké množstvo produktov.

Parametre produktu

Po	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
ds max	4.97	5.97	6.97	8.97	10.97	12.97	14.97
ds min	4.9	5.9	6.9	8.9	10.9	12.9	14.9
d1 max	4.12	4.92	5.72	7.65	9.35	11.18	13.18
d1 min	4	4.8	5.6	7.5	9.2	11	13
dk max	8	9	10	12	14	16	18
k	1.5	1.5	1.5	1.5	1.5	1.5	1.5

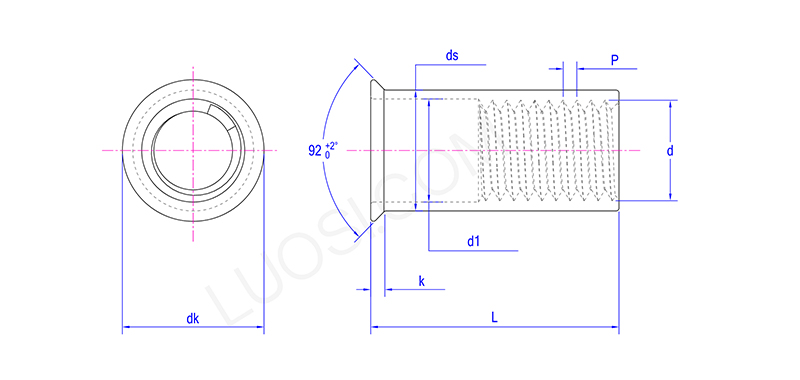

Smooth Surface Countersunk Head Riveted Nuts

FAQ

Otázka: Môžete poskytnúť podrobné špecifikácie rozmerov a technické výkresy pre vaše nitované matice so zápustnou hlavou s hladkým povrchom?

A: Absolútne. Poskytujeme vám úplné technické listy a výkresy CAD pre všetky naše nitované matice so zápustnou hlavou s hladkým povrchom. V týchto dokumentoch sú uvedené všetky kľúčové rozmery – napríklad uhol hlavy (zvyčajne 90° alebo 100°), priemer a hrúbka hlavy, veľkosť závitu a rozsah uchopenia.

Rozsah uchopenia je len celková hrúbka materiálu, ktorý môže matica bezpečne upevniť. Je dôležité, aby ste sa uistili, že vaša zapustená diera je v súlade s týmito špecifikáciami. Týmto spôsobom matica lícuje a funguje tak dobre, ako má.
