Štvorcové skrutky

Štvorcové skrutky TH sú pevne spojené a môžu sa pozorne zmestiť so zodpovedajúcimi drážkami. Skrutky spoločnosti Xiaoguo® sú v súlade s implementačným štandardom IS 2014-1977. Ak zadáte hromadnú objednávku, poskytneme vám podrobnú ponuku a preferenčné zľavy.

Model:IS 2014-1977

Odoslať dopyt

Popis produktu

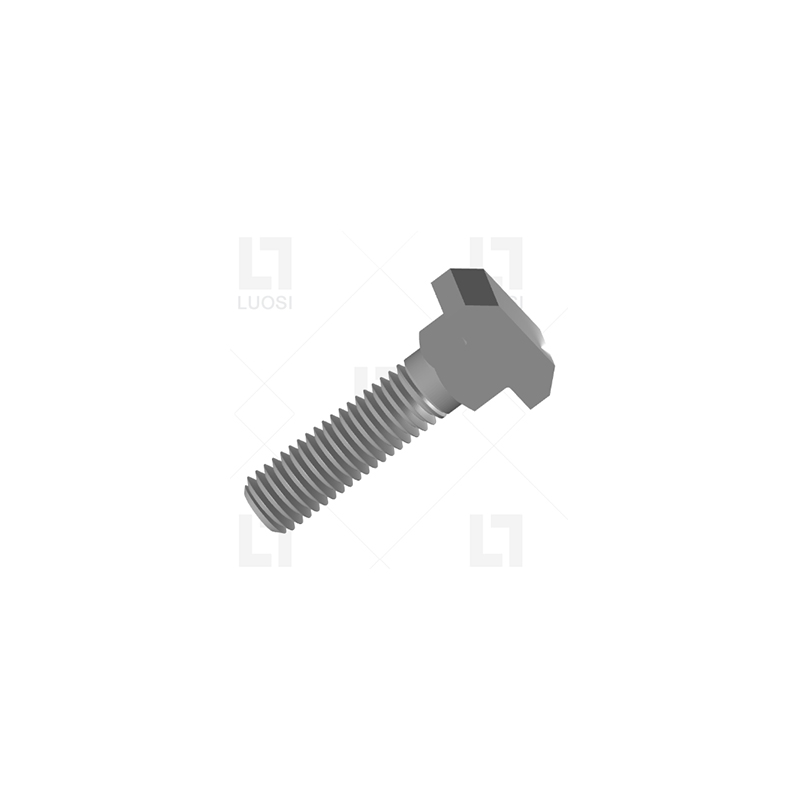

Hlava štvorcovej skrutky TH je horizontálne umiestnený tvar „T“, rovnako ako písmeno „T“. Táto široká hlava v tvare T umožňuje uviaznuť skrutku v drážke zariadenia v tvare T, ktorá zohráva úlohu pri zabránení vytiahnutia skrutky.

Aplikácia:

Na mechanickú výrobu pevných komponentov sa používajú štvorcové krk. V zariadeniach na mechanické výroby sa používajú na inštaláciu mnohých komponentov mechanických zariadení. Napríklad obrábacie obrábaky majú rôzne zložité komponenty, ktoré je potrebné presne opraviť, aby sa zabezpečila ich normálna prevádzka spracovania dielov. Skrutky hlavy T s štvorcovými skrutkami krku môžu byť flexibilne nainštalované v T slotoch v rôznych pozíciách podľa návrhu strojového stroja, ktoré pevne spájajú každú komponent, aby sa zabezpečilo, že komponenty sa počas prevádzky strojov nespájajú z dôvodu vibrácií alebo iných dôvodov.

Štvorcové skrutky TH sa používajú v procese montáže výroby automobilov. V aute je veľa kovových častí, ktoré je potrebné zostaviť, napríklad spojenie niektorých štrukturálnych komponentov podvozku auta. Môže zabezpečiť stabilnú upevňovaciu silu, čo umožní úzko kombinovať všetky časti podvozku, čím sa zabezpečí pevnosť a stabilita podvozku počas jazdy. Keď auto beží, musí vydržať nárazovú silu podanú rôznymi podmienkami na cestách a tieto skrutky to musia vydržať.

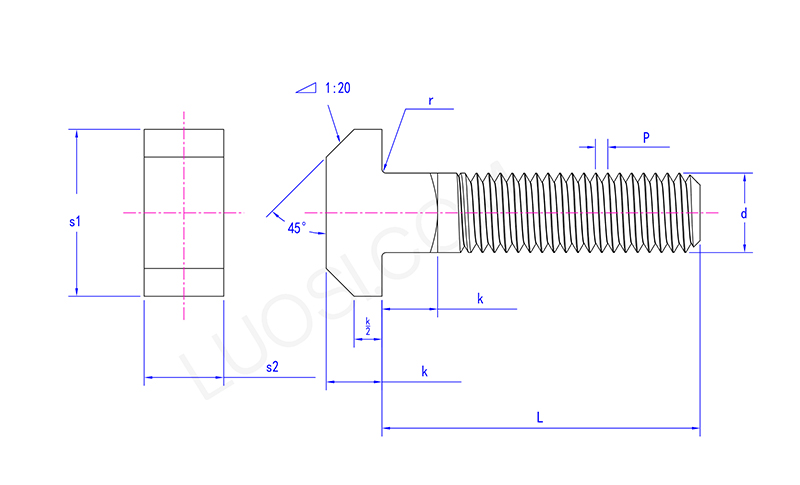

Parametre:

Monštrum	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
P	1	1.25	1.5	1.75	2	2.5	3	3.5	4	4.5	5
k max	4.9	5.9	7.5	8.75	11.4	13.9	15.9	20	24	27	31
K min	4.1	5.1	6.5	7.75	9.6	12.1	14.1	18	22	25	29
max.	6.6	8.75	10.75	12.9	16.9	21	25	31	37.25	43.25	49.25
S2 min.	5.4	7.25	9.25	11.1	15.1	19	23	29	34.75	40.75	46.75
max.	16.9	18.9	22	27	31	37.25	44.25	55.5	67.5	81.5	89.75
S1 Min	15.1	17.1	20	25	29	34.75	41.75	52.5	64.5	78.5	86.25
r	0.5	0.5	0.5	1	1	1	1.6	1.6	2	2	2

Funkcia:

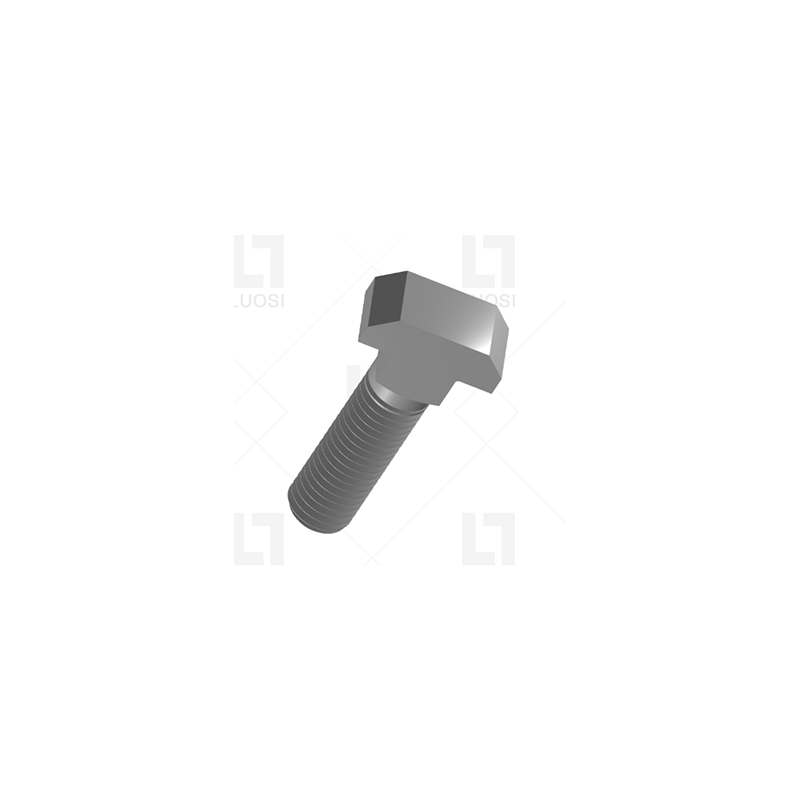

Štvorcové skrutky TH sú vysoko rozpoznateľné. Zobrazená zo strany, časť, kde sa hlava spája so skrutkou, tj krku, je pravidelný štvorec, elegantný a štvorcový. Okrem toho je dĺžka krku zvyčajne príliš dlhá a vo všeobecnosti je približne rovnaká hrúbka ako komponent, s ktorou je spojený. Skrutka je valcovitá kovová tyč a jej hrúbka sa líši podľa špecifikácií skrutky. Povrch skrutky je vyrytý závitmi, ktoré majú podobný tvar ako bežné závity skrutiek, ktoré vidíme v špirálovom tvare, a používajú sa na utiahnutie matice.
