Zjednodušená matica Clinching

Kľúčovou výhodou matice Streamlined Clinching je, že eliminuje potrebu zvárania, lepidiel alebo prístupu k zadnej strane. Operácie spoločnosti Xiaoguo® definuje export odborných znalostí, najmä v oblasti získavania a riadenia globálnych dodávateľov

Model:QIB/IND S

Odoslať dopyt

Popis produktu

Veľkou výhodou orieškov Streamlined Clinching je, ako dobre držia mechanicky. Za studena tvarovaný zámok, ktorý vytvárajú, je odolný proti vytlačeniu, vytiahnutiu alebo odkrúteniu – často silnejší ako plech okolo nich. Tento klincovaný spoj skutočne odoláva uvoľneniu z vibrácií, čo je bežný problém bežných matíc a skrutiek.

Zjednodušené upínacie matice zaisťujú, že spojenie zostane pevné a nebude chrastiť, čo je dôležité na miestach, ktoré sa pohybujú, ako sú vozidlá a stroje. To pomáha produktu trvať dlhšie a fungovať spoľahlivejšie.

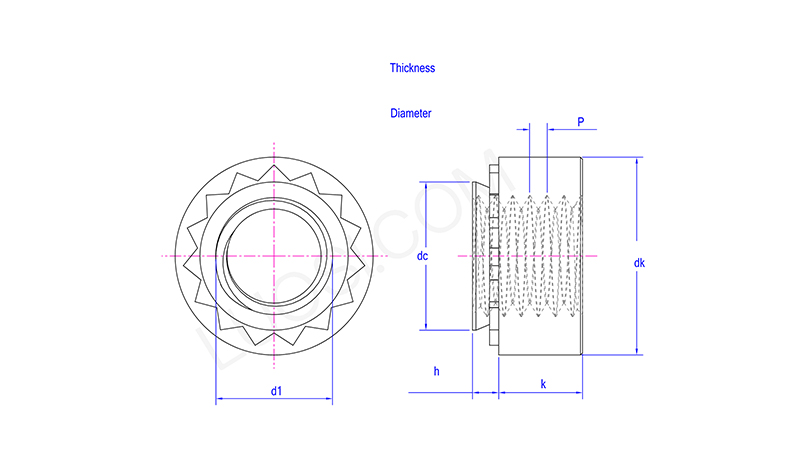

Po	M2-2	M3-1	M3-2	M3,5-1	M3,5-2	M4-1	M4-2	M5-1	M5-2	M6-1	M6-2
P	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1	1
jednosmerný max	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72	8.72
dk min	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3	11.3
dk max	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8	11.8
k min	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83	3.83
k max	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33	4.33
h kóder	2	1	2	1	2	1	2	1	2	1	2
h max	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38	2.21
Hrúbka montážnej dosky min	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4	2.3
Priemer montážnych otvorov min	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75	8.75
Priemer montážnych otvorov max	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83	8.83
d1	M2	M3	M3	M3.5	M3.5	M4	M4	M5	M5	M6	M6

Výhody produktu:

Zjednodušené matice Clinching majú niekoľko dobrých bodov, pokiaľ ide o dizajn. Poskytujú vám závitový kolík, ktorý je zapustený alebo nízko na jednej strane plechu, čo je praktické, keď za panelom nie je veľa miesta. To znamená, že na skrytej strane nepotrebujete veľké podporné dosky ani ďalší priestor pre kľúče alebo matice.

Dizajnéri získajú väčšiu flexibilitu – zostavy sú jednoduchšie a používate menej dielov. S maticami Streamlined Clinching potrebujete prístup k závitu iba z jednej strany. Vďaka tomu je skladanie a rozkladanie vecí jednoduchšie ako pri zváraní matíc, najmä v úzkych miestach.

Vhodná hrúbka plechu:

Hrúbka dosiek, ktoré možno použiť s týmito maticami, sa vo všeobecnosti pohybuje od pol milimetra do 6 milimetrov (asi tak tenké ako necht až po hrubé ako dve alebo tri bankové karty naskladané na seba). Kľúčom je vybrať si správny orech – čím hrubšia doska, tým hrubší orech! Ak natlačíte maticu určenú pre hrubšie dosky na tenšie, môžete dosku roztrhnúť alebo vytvoriť dieru!
