Clinching Nut šetriaci čas

Časovo úsporná klinčovacia matica počas inštalácie deformuje okolitý plech a vytvára silné mechanické spojenie. Xiaoguo® je spoľahlivý dodávateľ vyrábajúci skrutky, matice a skrutky.

Model:QIB/IND CLA

Odoslať dopyt

Popis produktu

Ak chcete správne nainštalovať klinčovaciu maticu, ktorá šetrí čas, potrebujete kompatibilný lis – môže byť hydraulický, pneumatický alebo servoelektrický – s dobrou kontrolou nad tonážou, plus správne vyrobené nástroje (sada razidla a matrice). Razník tlačí priamo na maticu a vráža ju do plechu, ktorý je nasadený nad nosnou dutinou matrice. Dobre navrhnutá matrica umožňuje kontrolovaný tok materiálu do klincovacích častí matice. Udržať silu stabilnú a všetko zarovnané je naozaj dôležité. Ak nepoužijete dostatočnú silu, klinč bude slabý. Použite príliš veľa a mohli by ste poškodiť maticu alebo plech. A nemusíte nič vopred navliekať.

Použiteľné scenáre:

Časovo úsporné upínacie matice sa často používajú v odvetviach, ktoré potrebujú efektívne spájať plechy. Nájdete ich v autách – pre panely karosérie, držiaky, časti podvozku. Sú tiež v elektronike, ako sú kryty, stojany a chladiče. Systémy HVAC ich tiež používajú v potrubí a jednotkách. Spotrebiče so svojimi rámami a krytmi, telekomunikačnými skriňami, nábytkom a osvetlením – všetky používajú časovo úsporné upevňovacie matice.

Akákoľvek práca, ktorá si vyžaduje silný a spoľahlivý závitový kolík vyčnievajúci z plechu (a zarovnaný), funguje dobre s časovo úspornou upínacou maticou. Nahrádza tie objemné zvarové matice alebo voľné upevňovacie prvky, čím sa zjednodušuje dizajn aj výroba.

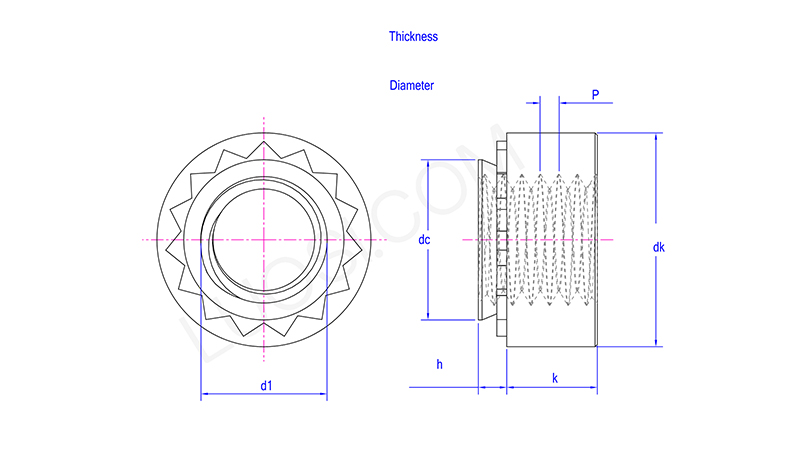

Po	256-0	256-1	256-2	348-0	348-1	348-2	440-0	440-1	440-2	440-3	632-0
P	56	56	56	48	48	48	40	40	40	40	32
d1	#2	#2	#2	#3	#3	#3	#4	#4	#4	#4	#6
jednosmerný max	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.187
Priemer montážnych otvorov min	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.1875
Priemer montážnych otvorov max	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.1905
dk min	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.27
dk max	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.29
h max	0.03	0.038	0.054	0.03	0.038	0.054	0.03	0.038	0.054	0.087	0.03
h kóder	0	1	2	0	1	2	0	1	2	3	0
k max	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08
k min	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06
Hrúbka montážnej dosky min	0.03	0.04	0.056	0.03	0.04	0.056	0.03	0.04	0.056	0.091	0.03

Antikorózna úprava:

Tento orech má často povrchové úpravy, ktoré im pomáhajú odolávať hrdzi a vyzerať lepšie. Medzi bežné patrí zinkovanie – číre, žlté alebo čierne – zinkovo-niklové pokovovanie, Geomet® (neelektrolytický anorganický povlak) a pasivácia nehrdzavejúcej ocele. Povlak musí odolávať vysokému tlaku v procese klinčovania bez toho, aby sa odštiepil.
