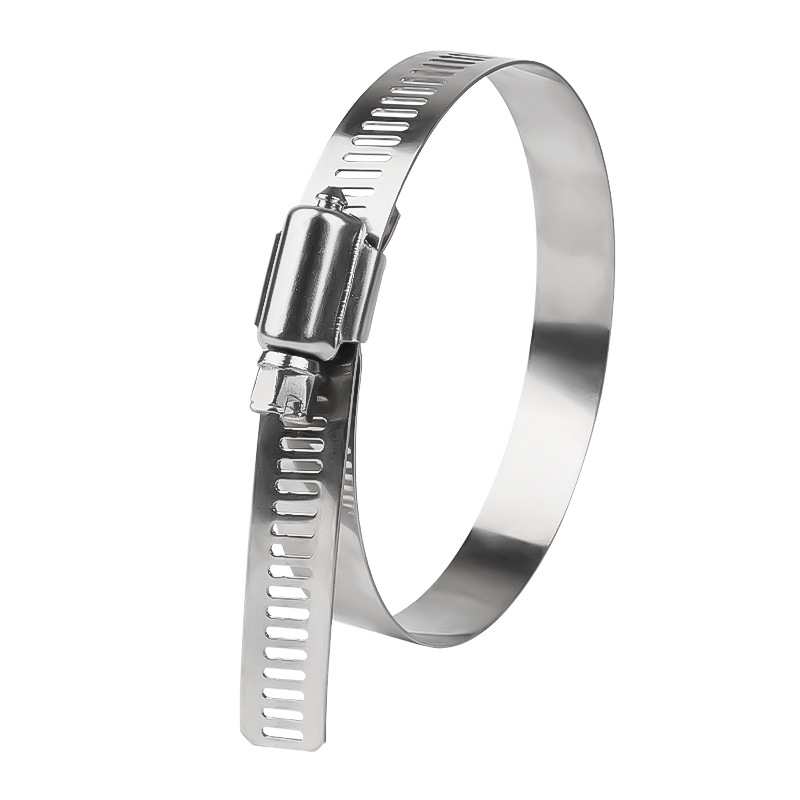

Objímka na hadicu typu B so šnekovým pohonom

Pomocou skrutkového mechanizmu, závitovkový hadicový obruč typu B poskytuje silné, nastaviteľné napätie pre spoľahlivé utesnenie. Xiaoguo® má dlhoročné skúsenosti s vývozom a naša exportná dokumentácia zjednodušuje colné odbavenie na celom svete.

Model:QC/T 619-1999

Odoslať dopyt

Popis produktu

Najslušnejšie šnekové objímky typu B sú vyrobené z kovanej uhlíkovej ocele (ako AISI 1018 alebo 1022) alebo nehrdzavejúcej ocele (ako 304 alebo 316). Používajú tieto ocele, pretože sú pevné a dlho vydržia. Oceľ musí zvládnuť vysoký tlak, keď utiahnete objímku šnekovej hadice alebo keď je zaťažená.

Oceľ sa ľahko neohýba ani nedeformuje. To znamená, že objímka na hadicu poháňaná šnekom zostane tesná a šnekový prevod funguje správne, aj keď ho viackrát utiahnete alebo použijete v náročných podmienkach. V zásade sú tieto materiály vyberané tak, aby boli zneužité bez porušenia.

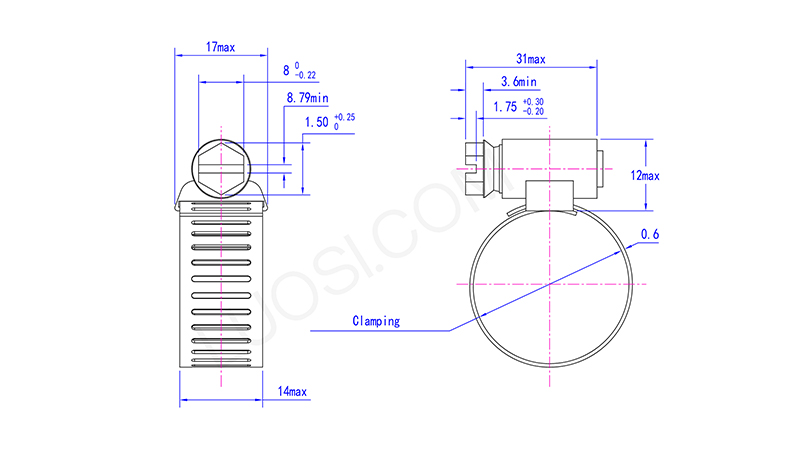

Po	Φ83	Φ89	Φ95	Φ102	Φ108	Φ114	Φ127	Φ140	Φ152	Φ165	Φ178
Rozsah upnutia max	83	89	95	102	108	114	127	140	152	165	178
Rozsah upnutia min	58	65	71	78	84	90	103	117	130	141	157

Aplikácia:

V odvetviach, kde potrebujete hadicové spoje, ktoré držia pevne pod vysokým tlakom, je závitovkový hadicový objímka typu B nevyhnutnosťou. Používa sa v mnohých hlavných oblastiach, ako je hasičské vybavenie, myslite na pripojenie hadíc k čerpadlám, monitorom a stúpačkám. Je to bežné aj v priemyselných zariadeniach s hydraulickými alebo pneumatickými systémami, na lodiach na umývanie paluby, v ťažkých strojoch s kvapalinovým potrubím, pre veľké poľnohospodárske zavlažovacie zariadenia a v procesoch, ktoré presúvajú chemikálie.

Akákoľvek situácia, keď potrebujete spojenie, ktoré nezlyhá a nepresakuje, najmä v prípade hadíc s priemerom 1,5 palca alebo väčším (napríklad 38 mm a viac), skutočne ťaží zo spoľahlivosti hadicovej svorky poháňanej šnekom. Ide o to, keď nemôžete riskovať úniky pri náročných prácach pod vysokým tlakom.

“Type

Maximálny pracovný tlak:

Tlak, ktorý môže vydržať hadicová objímka typu B so šnekovým pohonom, závisí hlavne od niekoľkých faktorov: veľkosť, hrúbka pásky, materiál a špecifikácia hadice, ku ktorej je pripojená. Napríklad naše väčšie šnekové krúžky z nehrdzavejúcej ocele typu B, vhodné pre priemyselné hadice, vo všeobecnosti vydržia tlaky presahujúce 250 PSI. Uistite sa, že si preštudujte tabuľku špecifikácií, aby ste porozumeli špecifickému menovitému tlaku konkrétneho modelu šnekového krúžku hadice, ktorý potrebujete.
