Závrtná skrutka typu F s drážkou a panvovou hlavou

Závitorezné skrutky typu F s štrbinovou hlavou vyrobené v závode Xiaoguo® vyhovujú vykonávaciemu štandardu GB/T 5282-1985. Zvyčajne sa používajú na upevnenie krytov, podpier alebo ľahkých komponentov. Ak chcete otestovať kvalitu, môžeme vám poslať vzorky zadarmo.

Model:GB/T 5282-1985

Odoslať dopyt

Popis produktu

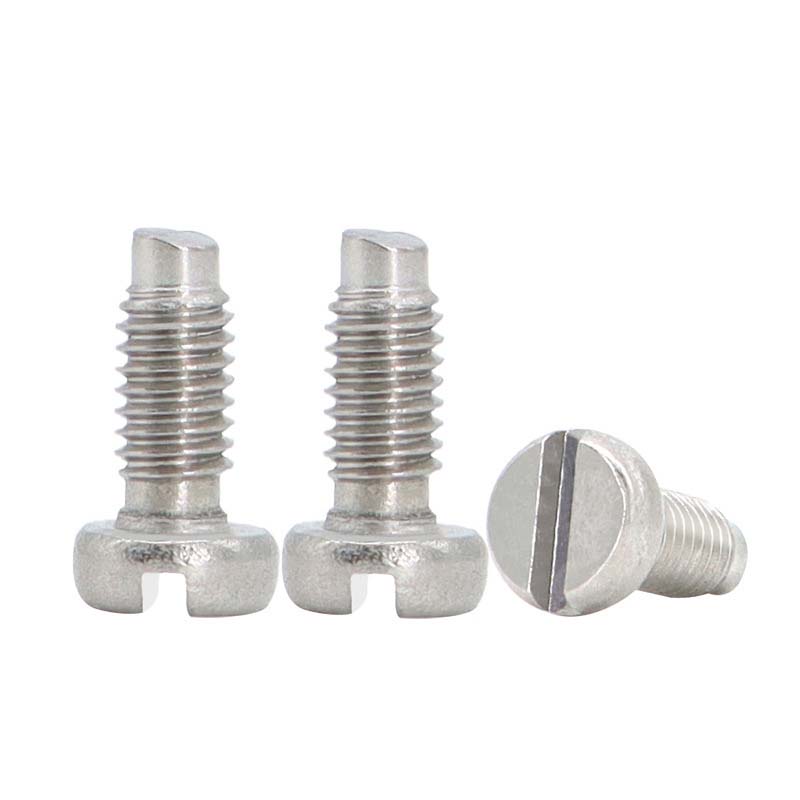

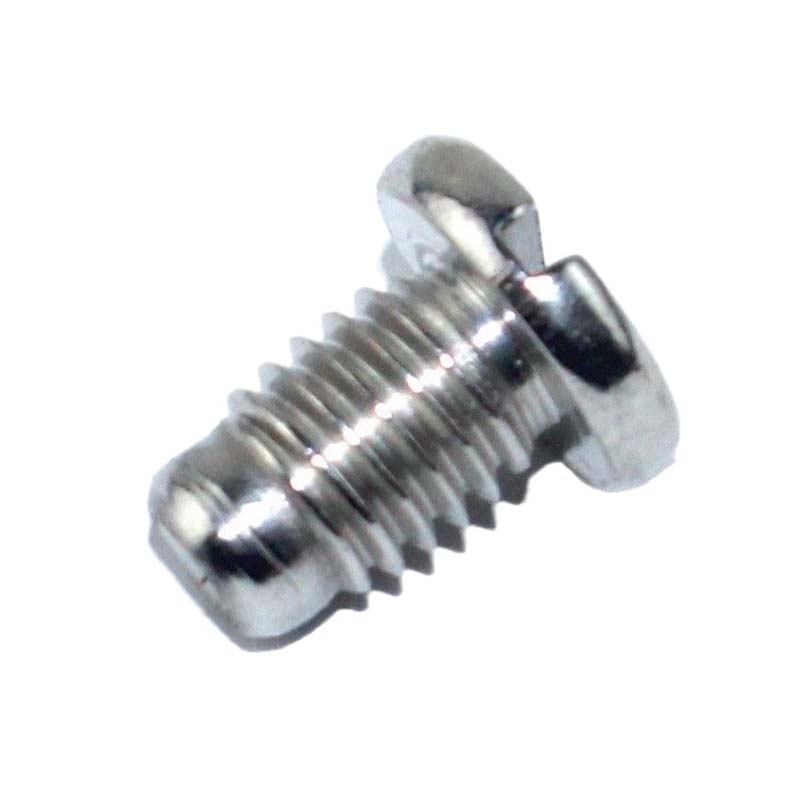

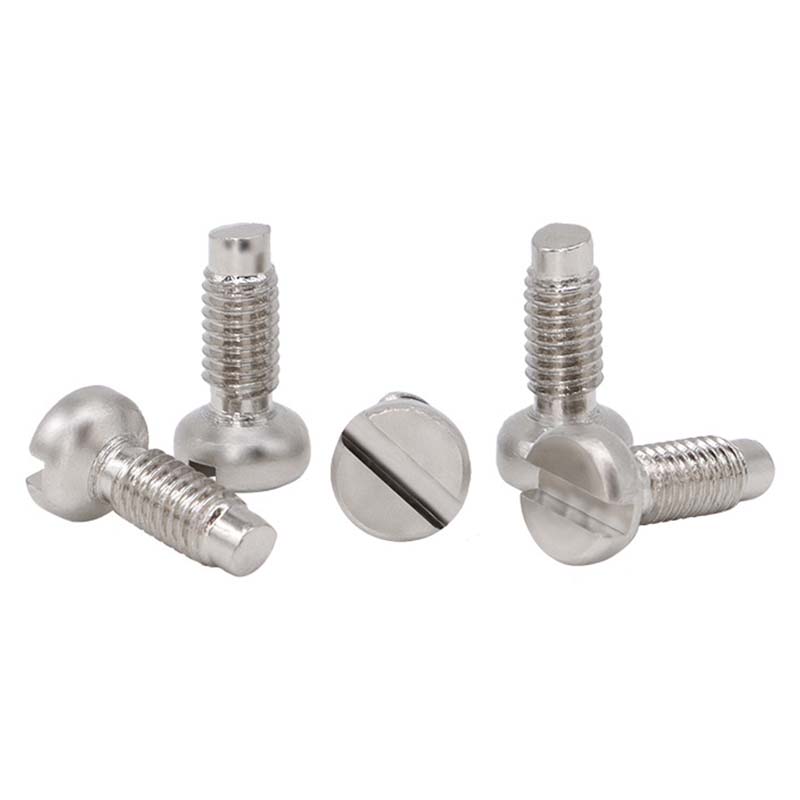

Hlava závitoreznej skrutky s štrbinovou hlavou typu F má tvar panvy, s plochým vrchom a hladkými okrajmi. V strede je jedna štrbina, ktorá je vhodná na obsluhu skrutkovačom. Skrutka má špeciálny závit, ktorý jej umožňuje pri montáži sa sama zarezať do materiálu.

Vlastnosti produktu

Zápustné skrutky typu F s plochou hlavou s drážkou majú našu známu kruhovú hlavu a otvor pre ploché skrutkovače. Pri zaskrutkovaní skrutiek budú samorezné. Ak nepotrebujete hladký povrch, môžete ich použiť. Hlava môže vyčnievať, čo je veľmi vhodné pre mnohé rozvodné skrine, plastové kryty alebo pevné ozdobné lišty.

Závitorezné skrutky s plochou hlavou s drážkou typu F kombinujú samorezné jemné závity (typ F), okrúhle hlavy a jednoduchý drážkovací pohon. Sú preferovanou voľbou pre základné skrutky pri údržbe starých zariadení, plastových komponentov alebo svietidiel, ktoré si vyžadujú materiály, ktoré sa neroztrhnú. Sú najvhodnejšie pre mäkšie materiály, pretože ich vlákna sú jemnejšie a nepoškodia materiály ako plast.

Type F Slotted Pan Head Tapping Screw parameter

Po	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
dmax	2.8	3.5	4.1	4.9	5.5	6.3	7.1	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.6	7.6	9.1	10.6	11.6	15.6	19.5
k max	1.3	1.8	2.1	2.4	3	3.2	3.6	4.8	6
k min	1.1	1.6	1.9	2.2	2.7	2.9	3.3	4.5	5.7
n min	0.56	0.86	1.06	1.26	1.26	1.66	1.66	2.06	2.56
n max	0.7	1	1.2	1.51	1.51	1.91	1.91	2.31	2.81
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
t min	0.5	0.7	0.8	1	1.2	1.3	1.4	1.9	2.4

Konštrukcia štrbiny skrutky s plochým závitom F je jednoduchá, vyžaduje si však starostlivé vloženie. Ich stopkové hlavy sú umiestnené nad povrchom, preto nie sú vhodné na zabudovanie. Vyberte si ich na upevnenie komponentov na plastové kryty, upevnenie drevených dosiek upevnených na kovových rámoch alebo podobných mäkších materiálov.

Priemer závitoreznej skrutky s drážkovanou hlavou typu F je väčší, vo všeobecnosti 2-3 násobok priemeru hriadeľa skrutky, čo môže poskytnúť lepšiu oporu a zabrániť poškodeniu materiálu v dôsledku nerovnomernej sily. Stúpanie závitu je relatívne široké, čo má za následok menší odpor pri rezaní do materiálu, čím je menšia pravdepodobnosť, že spôsobí praskanie materiálu. Je vhodný najmä na mäkké materiály ako je borovicové drevo a plasty.
