Projekčné zvarové svorníky typu T3

Projekčné zváracie kolíky typu T3 sú špeciálne navrhnuté pre bodové zváranie. Ich malé výstupky sa tavia a spájajú s kovovým povrchom. Sú vhodné pre automobilové komponenty, elektrické rámy alebo kovové panely. Továreň Xiaoguo® má dostatok zásob.

Model:IFI 148-2-2002

Odoslať dopyt

Popis produktu

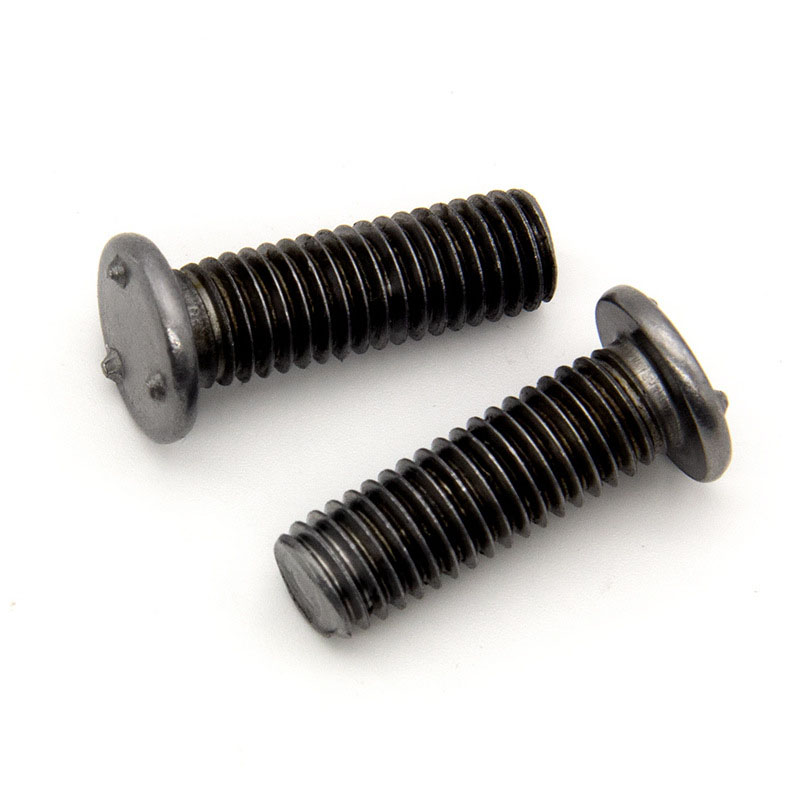

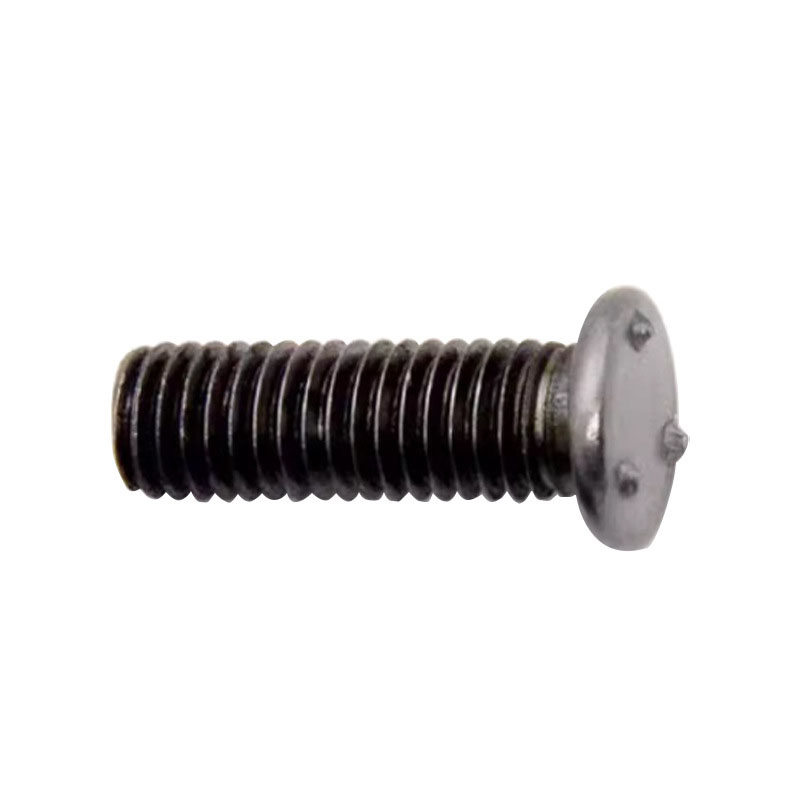

Projekčné zvarové svorníky typu T3 sú typom spojovacieho kusu používaného na zváranie a fixáciu. Je to kovová tyč so závitmi po celej dĺžke a na hlave je niekoľko malých výstupkov, ktoré sú pri zváraní kľúčové. K dispozícii sú aj rôzne dĺžky.

Funkcie aplikácie

Projekčné zvarové čapy T3 sa používajú na opravu hrdzavých panelov karosérie nákladných automobilov. Môžu zjednodušiť proces údržby. Pripevnite ho k tenkej základnej doske. Špička sa môže prepáliť cez hrdzu, čím sa dosiahne bezpečný zvar. Novú pevnú vodiacu lištu je možné pripevniť priamo k čapu pomocou skrutiek. Nie je potrebné vŕtať otvory do blatníka ani montovať matice.

Projekčné zvarové čapy typu T3 sa používajú pri výrobe hliníkových námorných vodiacich koľajníc. Sú vhodné pre námorné zliatiny a môžu byť použité ako antikorózne podpery vodiacich koľajníc. Použitím nastavenia nízkej teploty je možné vykonávať zváranie cez bok trupu bez deformácie. Naskrutkujte vodiacu lištu z nehrdzavejúcej ocele na skrutkový kolík na plošine nad ním. Je odolnejší voči posypovej soli ako závitové spoje. Vŕtanie nespôsobí únik.

Na vystuženie kovových stupňov schodov sa používajú projekčné zvarové kolíky typu T3. Môžu byť použité na pridanie úchopových pásikov. Zvarte špičku každých 6 palcov. Pripevnite protišmykovú gumu priamo na kolík pomocou skrutiek. Bodové zváranie môže preniknúť vrstvou oxidu na starých schodiskách. Môže prejsť testom protišmykovosti OSHA bez potreby brúsenia.

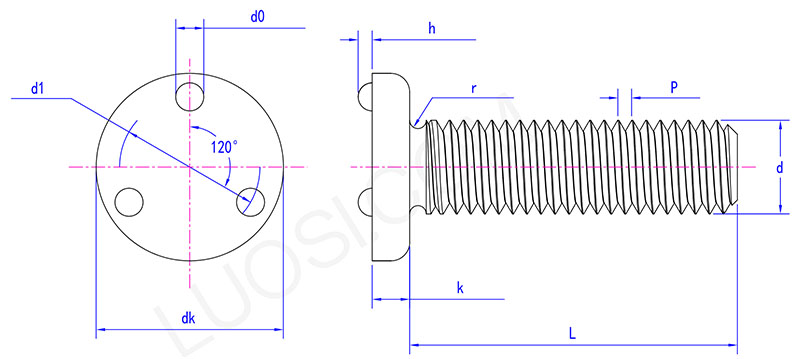

Type T3 projection weld stud parameter

Po	#4	#6	#8	#10	1/4	16.5	3/8	1/2
P	40	32	32	24	20	18	16	13
dk max	0.228	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk min	0.208	0.24	0.303	0.365	0.485	0.605	0.725	0.975
k max	0.034	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k min	0.026	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d0 max	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 min	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h max	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
h min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.128	0.156	0.203	0.25	0.312	0.39	0.485	0.66
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Funkcia produktu

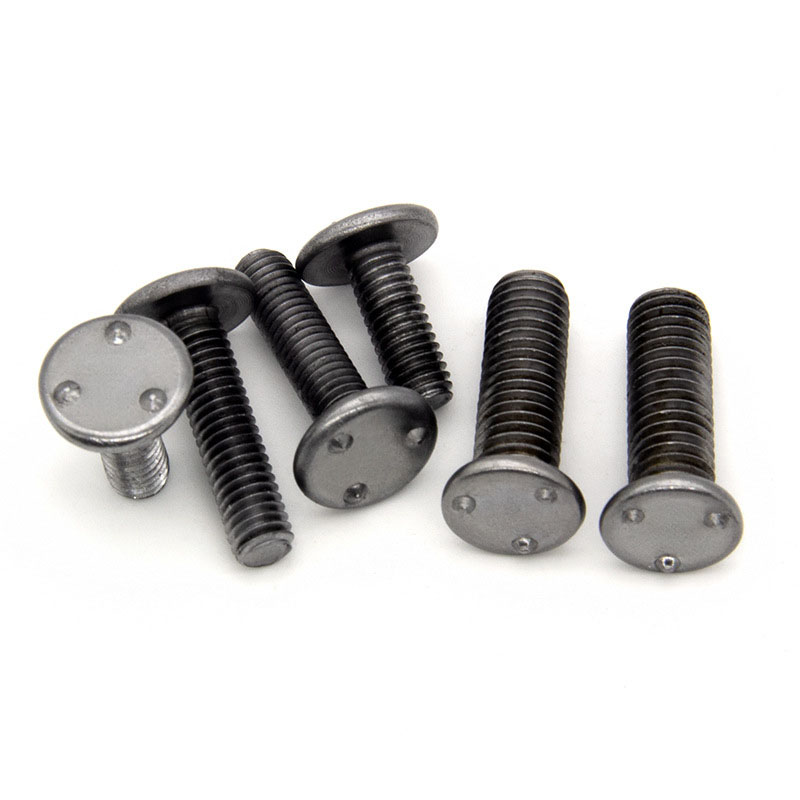

Najvýraznejším znakom projekčných zvarových čapov typu T3 je vyčnievajúci dizajn na hlave. Výstupky majú jednotnú veľkosť a môžu sa počas zvárania presne dotýkať povrchu obrobku. Pri prechode prúdu sa teplo sústreďuje na výstupkoch, ktoré sa tavia a spájajú s obrobkom. Po zváraní sú závitový stĺpik a obrobok tesne pripevnené takmer bez medzery.
