Typ TD Projekčné zváracie skrutky

Konštrukcia zvarových čapov typu TD prispieva k vytvoreniu bezpečného spojenia na kovovom povrchu. Vyčnievajúca časť môže koncentrovať zváracie teplo, vďaka čomu je proces zvárania rýchly a stabilný. Spoločnosť Xiaoguo® prísne dodržiava štandardy IFI 148-3-2002 pre výrobu.

Model:IFI 148-3-2002

Odoslať dopyt

Popis produktu

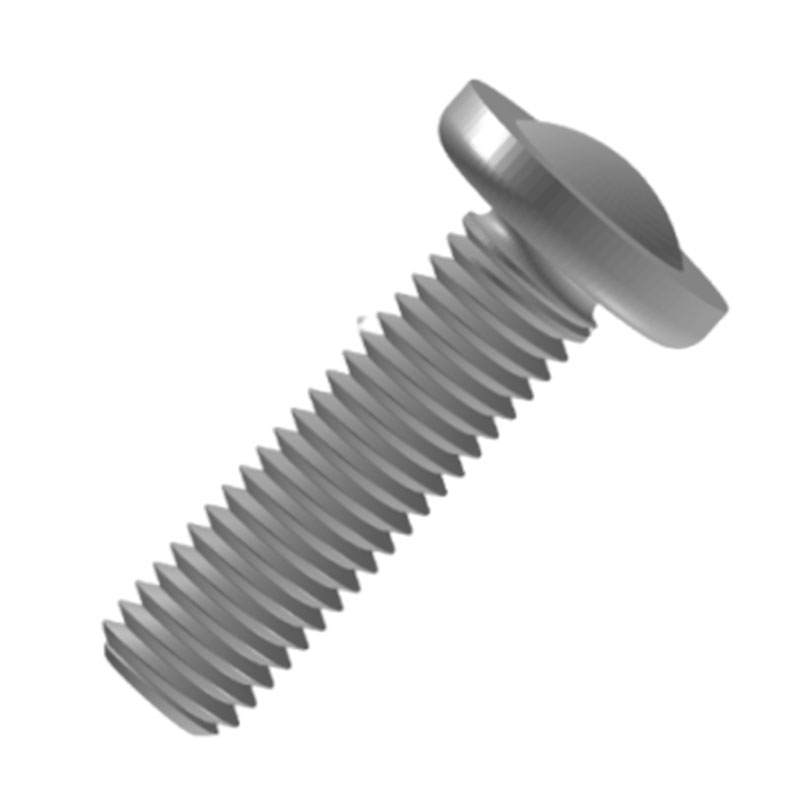

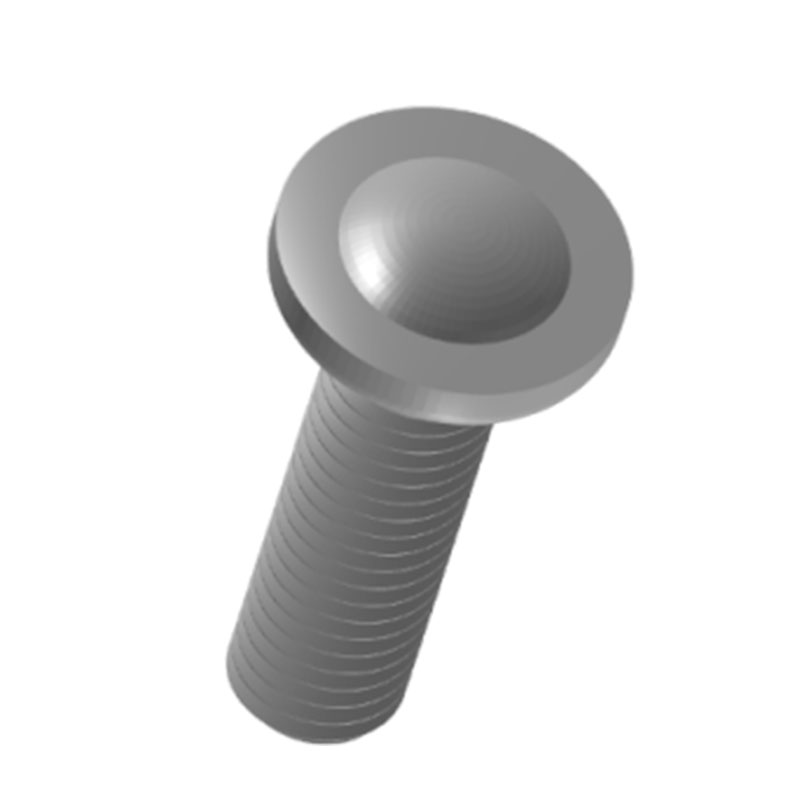

Projekčné zváracie svorníky typu TD majú okrúhlu hlavu, dole je pripevnené telo závitovej tyče. Prechodová oblasť medzi hlavou a tyčou je veľmi hladká a pravidelná. K dispozícii sú rôzne veľkosti a dĺžky závitov, ktoré je možné prispôsobiť rôznym scenárom vyžadujúcim fixáciu zváraním.

Parametre produktu

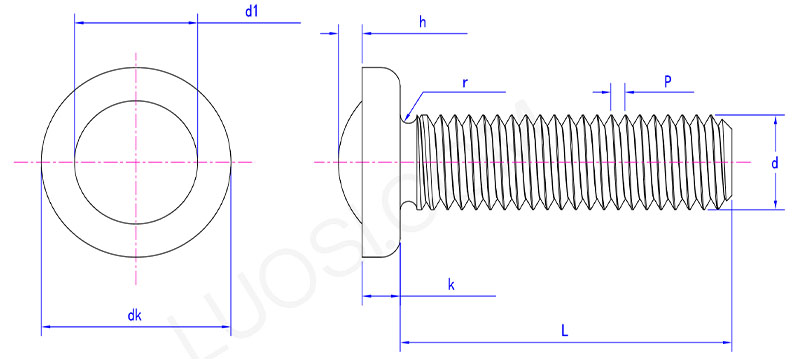

type TD projection weld stud parameter

Po	#6	#8	#10	1/4	16.5	3/8	1/2
P	32	32	24	20	18	16	13
dk max	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk min	0.24	0.303	0.368	0.485	0.605	0.725	0.975
k max	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d1 max	0.143	0.169	0.195	0.255	0.317	0.38	0.505
d1 min	0.133	0.159	0.185	0.245	0.307	0.37	0.495
h max	0.027	0.028	0.028	0.031	0.031	0.033	0.035
h min	0.022	0.023	0.023	0.026	0.026	0.028	0.03
r max	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Aplikácia

Projekčné zvarové svorníky TD sa bežne používajú v automobilovom priemysle. Pri výrobe komponentov, ako sú karosérie a podvozky automobilov, je bežné upevňovať rôzne malé diely na miesto. Napríklad inštalácia uzamykacích mechanizmov na dvere auta alebo upevnenie malých podpier na podvozok. Po použití týchto metód sa komponenty auta nebudú pri jazde triasť ani vydávať abnormálne zvuky.

Vyčnievajúce zvarové čapy typu TD sa líšia od bežných skrutiek. Vďaka tomuto špeciálnemu tvaru hlavy môže byť prúd počas procesu zvárania koncentrovanejší a rozloženie tepla je rovnomernejšie. Kvalita zvarového spoja je obzvlášť stabilná. Okrem toho je závit spracovaný veľmi úhľadne a je veľmi hladký, keď je matica utiahnutá, bez zaseknutia.

Projekčné zváracie kolíky typu TD sa používajú pri montáži domácich spotrebičov. Napríklad pri montáži vonkajšieho plášťa práčky je potrebné upevniť držiak motora dovnútra, privariť tento skrutkový stĺpik na vonkajší plášť, potom namontovať držiak smerom nahor a utiahnuť maticu. Police v chladničke sú pevné a sú nainštalované malé komponenty vonkajšej jednotky klimatizácie. Použitie tejto metódy na zváranie je robustné a pohodlné.

Vlastnosti produktu

Projekčné zváracie čapy typu TD ponúkajú pohodlie a pevnosť pri zváraní. Pri zváraní je to mimoriadne pohodlné. Stačí naň položiť zvarenec, nemusíte sa trápiť so zarovnávaním. Po zapnutí sa skrutky a zvarenec veľmi rýchlo spoja s mimoriadne vysokou účinnosťou. Okrem toho je zváranie mimoriadne pevné. Či už je ťahaný alebo otrasený, len tak ľahko sa neuvoľní.
