Typ UR Projekčné zvarové skrutky

Typ UR projekčné zvarové svorníky vyrobené dodávateľom Xiaoguo® spĺňajú normy IFI 148-4-2002. Vo výrobných závodoch sa bežne používajú na spájanie hrubých kovových komponentov a bezpečné zváranie týchto komponentov je životne dôležité. Môžeme ponúknuť bezplatné vzorky.

Model:IFI 148-4-2002

Odoslať dopyt

Popis produktu

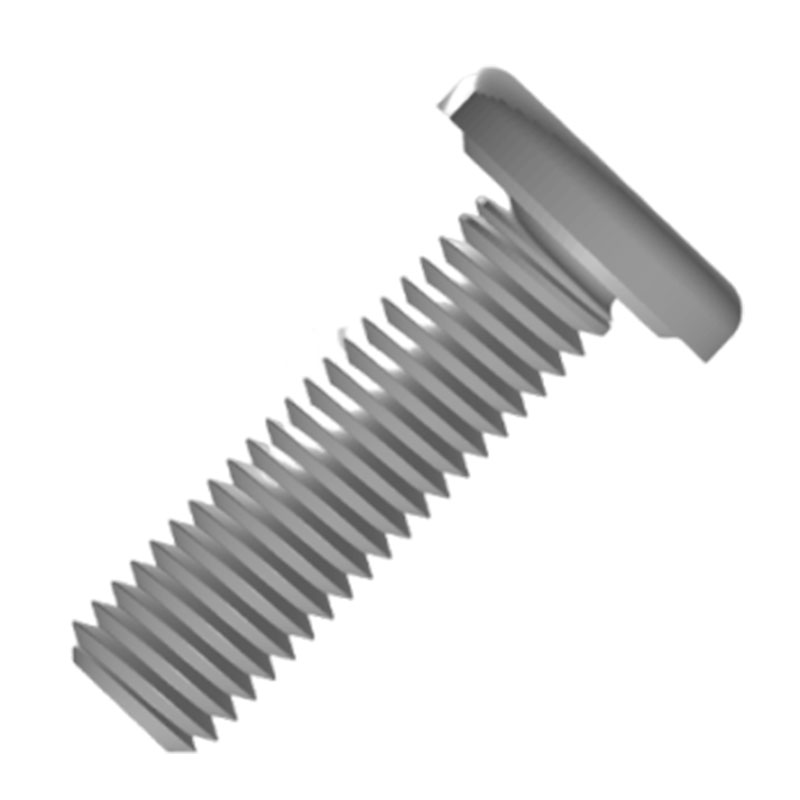

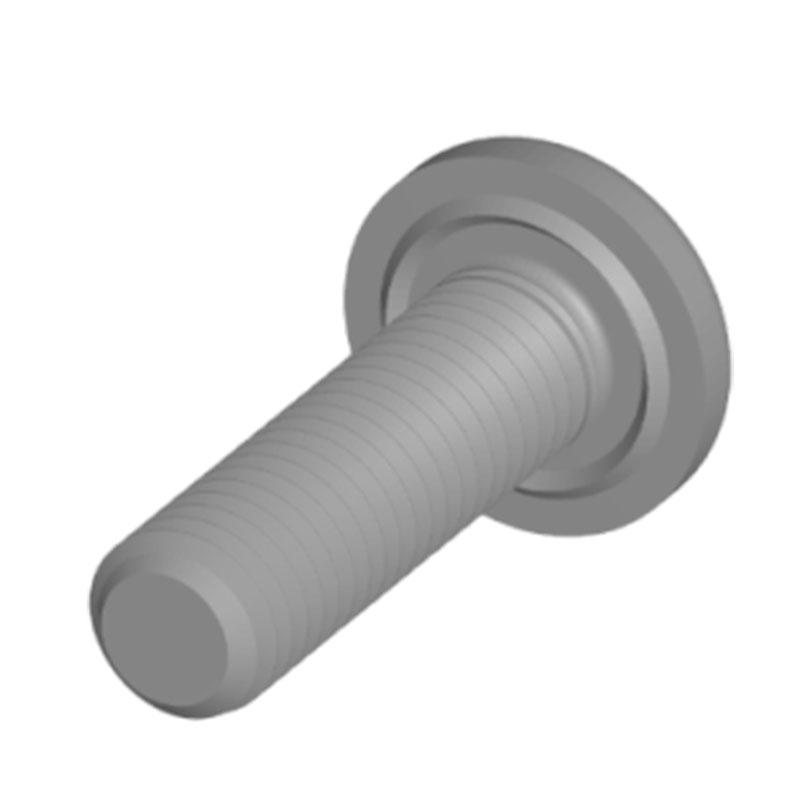

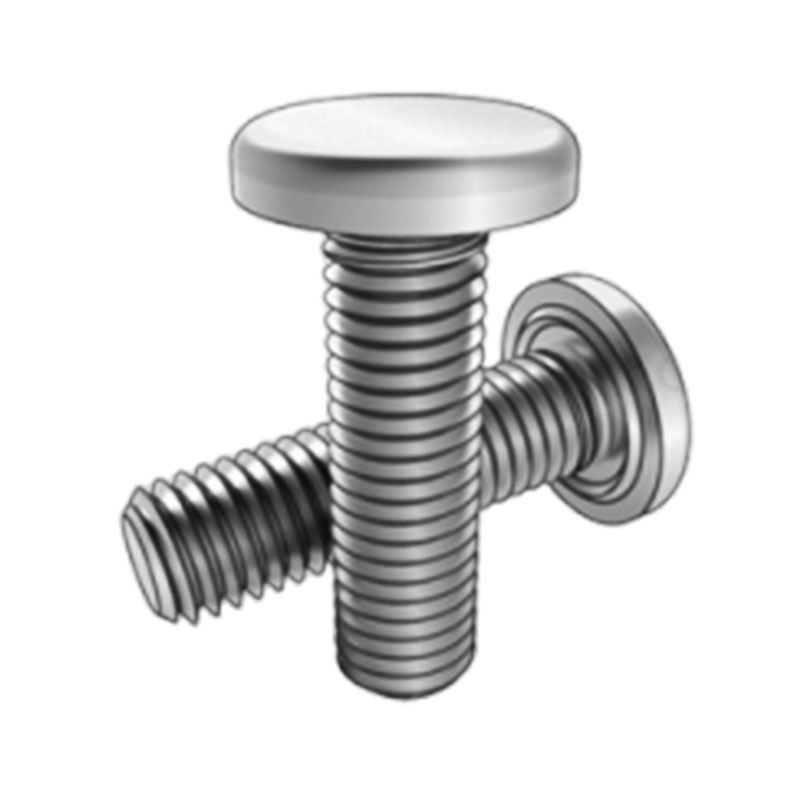

Projekčné zvarové svorníky typu UR majú veľký kruhový plochý tvar hlavy s hladkým a rovným povrchom, ktorý môže zväčšiť kontaktnú plochu s povrchom spájaného komponentu. Často sa používajú pri spájaní tenkých dosiek a dekoratívnych komponentov.

Vlastnosti produktu

Celozávitové kolíky s oválnym hrotom majú v podstate závity prechádzajúce celým kolíkom, pričom jeden koniec sa postupne zužuje do oválnej hlavy. Je to ako vodidlo, ktoré počas inštalácie hladko zasúva kolíky do otvorov. To znamená, že je menej pravdepodobné, že poškodíte závity dielov, najmä pri manuálnej práci alebo v úzkych priestoroch. Na druhom konci použite štandardnú maticu.

Po dokončení zvárania tvoria výstupkové zvarové kolíky typu UR vysokopevnostné spojenie s obrobkom, ktoré je schopné odolávať veľkým ťahovým silám, šmykovým silám a vibráciám. Dokonca aj pri dlhodobom používaní, keď je vystavený vonkajším silám alebo vibráciám zariadenia, je nepravdepodobné, že by sa uvoľnil alebo spadol, ako napríklad pri zváraní spojovacích uzlov medzi oceľovými nosníkmi a oceľovými stĺpmi v stavebných oceľových konštrukciách, ktoré môžu zabezpečiť stabilitu konštrukcie budovy.

Presnosť závitového spracovania UR projekčných zvarových čapov je vysoká. Pevne a hladko pasujú so štandardnými maticami alebo komponentmi s vnútorným závitom a pri montáži nebudú žiadne problémy ako lepenie alebo prekĺznutie závitu. To zaisťuje, že následná inštalácia ďalších komponentov môže byť dokončená s ľahkosťou a presnosťou, čím sa zlepší celková kvalita montáže.

Projekčné zvarové čapy typu UR sa veľmi ľahko ovládajú a nevyžadujú zložitý proces polohovania. Špeciálny vyvýšený dizajn na hlave umožňuje počas procesu zvárania rýchle priľnutie k zvaru. Akonáhle je zváracie zariadenie zapnuté, zvýšená časť sa rýchlo roztaví a pevne privarí kolík na zvárací kus. To výrazne znižuje čas inštalácie a zvyšuje efektivitu výroby.

Parametre produktu

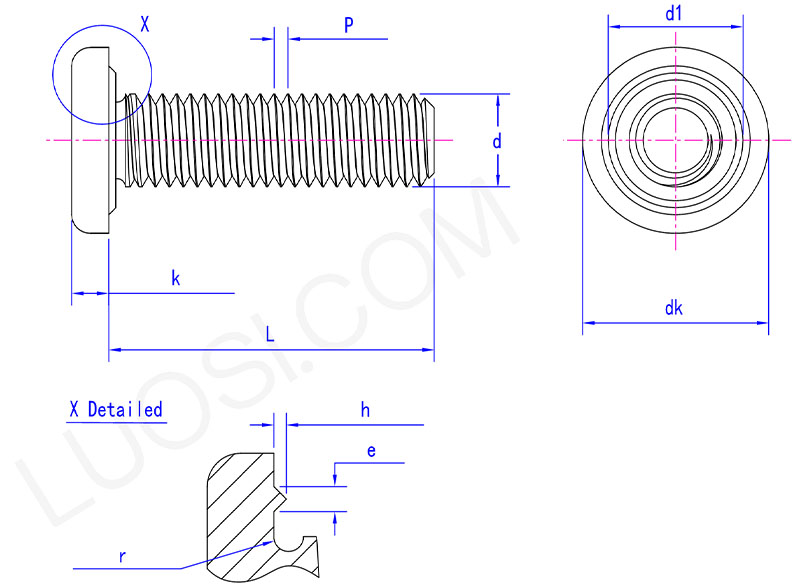

Type UR projection weld stud parameter

Po	#4	#6	#8	#10	1/4	16.5	3/8	1/2
P	40	32	32	24	20	18	16	13
dk max	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk min	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
k max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
h max	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
h min	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
