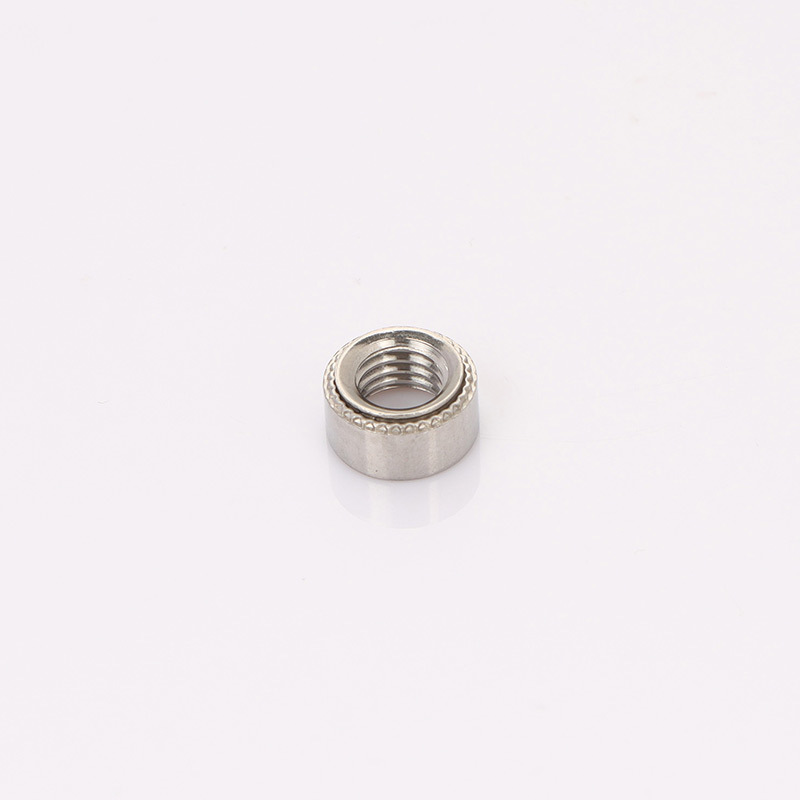

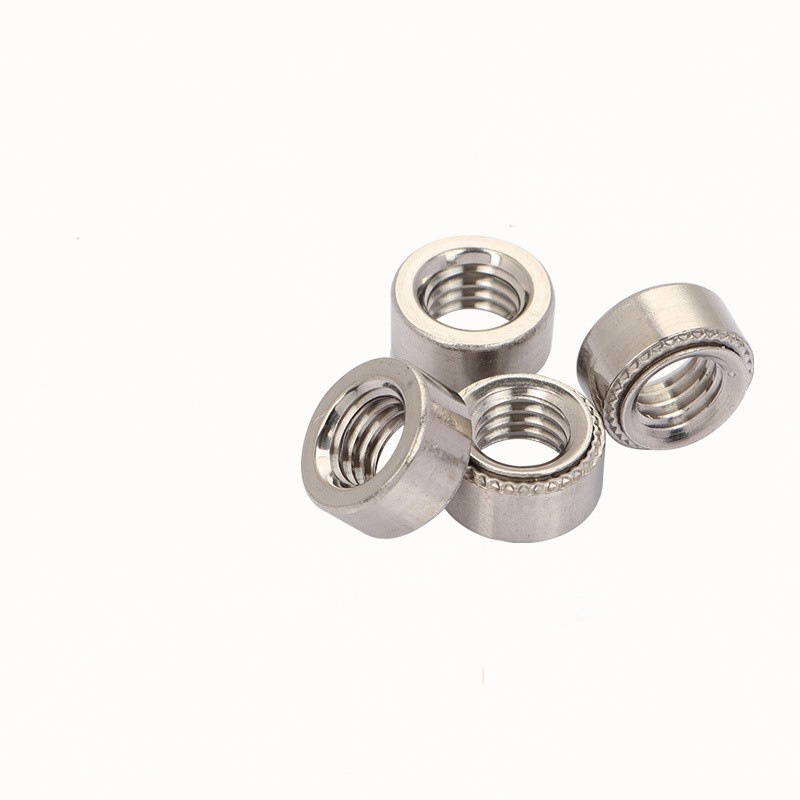

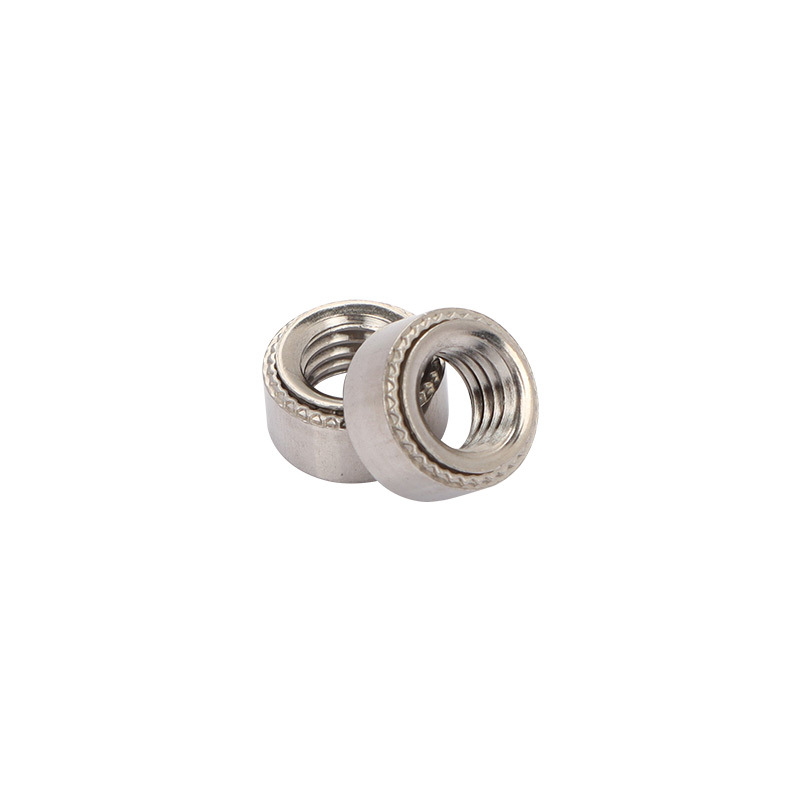

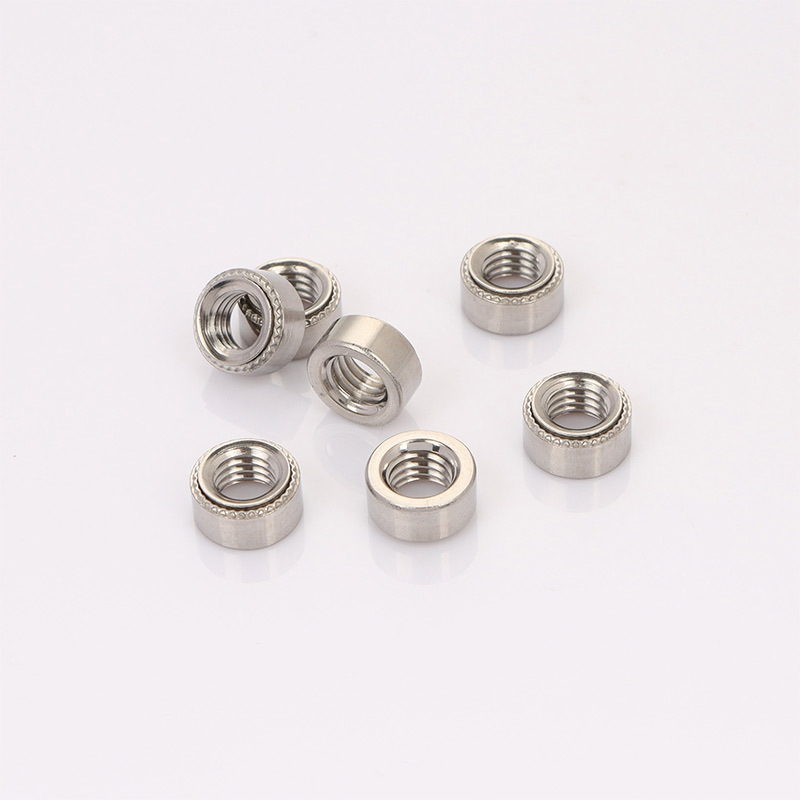

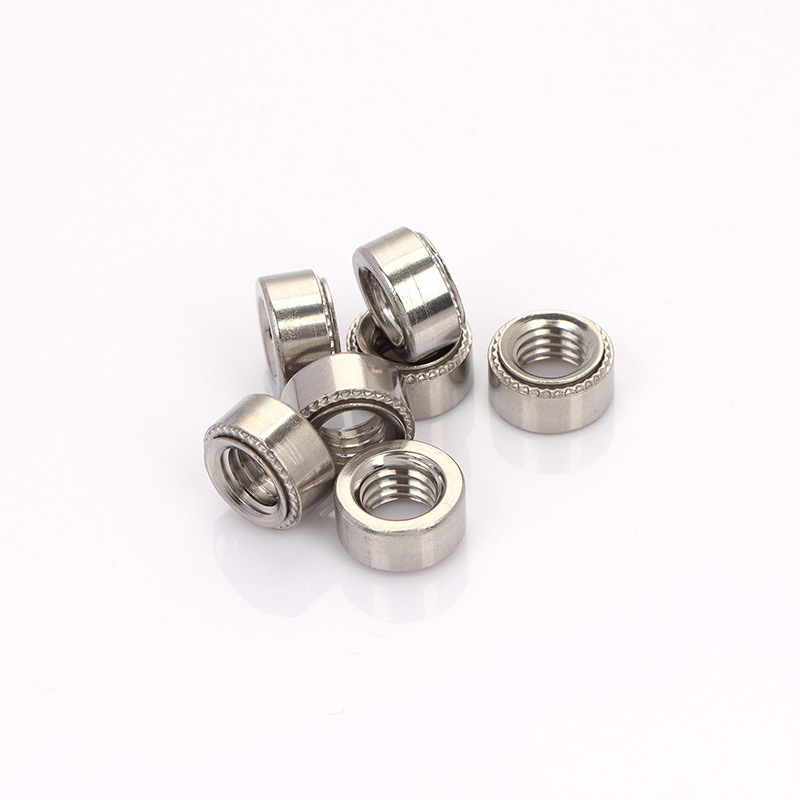

Upínacia matica odolná voči vibráciám

Táto jedinečná deformácia vytvára zarovnaný spoj odolný voči vibráciám, kde je zaistená upínacia matica odolná voči vibráciám. Kvalitné nite začínajú výrobkami od výrobcov Xiaoguo®.

Model:QIB/IND S

Odoslať dopyt

Popis produktu

Po vyrobení sú upínacie matice odolné voči vibráciám často ošetrené povrchovou úpravou, ktorá im pomáha lepšie odolávať hrdzi a vyzerať lepšie. Medzi bežné patrí zinkové pokovovanie – číry, žltý alebo čierny chromát – ktorý poskytuje slušnú ochranu. K dispozícii je tiež pokovovanie zliatinou zinku a niklu, ktoré ešte lepšie pôsobí proti hrdzi. Pri orechoch z nehrdzavejúcej ocele sa používa pasivácia, aby bola ich prirodzená odolnosť čo najlepšia. Aké ošetrenie si vyberiete, závisí od toho, kde sa orech použije a ako musí vyzerať. Spôsob, akým sú namontované upínacie matice odolné voči vibráciám, prirodzene udržuje tento povlak neporušený práve tam, kde je spoj, čo je dôležité.

Podrobnosti o parametroch produktu:

Veľkosti lisovacích matíc odolných voči vibráciám sú štandardizované veľmi starostlivo. Medzi hlavné špecifikácie patrí veľkosť závitu – napríklad metrický od M3 do M12 alebo imperiálny od #4-40 do 1/2"-13 UNC/UNF. K dispozícii je tiež štýl hlavy – šesťhranný, štvorcový, okrúhly – plus priemer hlavy, priemer a dĺžka stopky a veľkosť častí klinca (ako vonkajší priemer a výška vrúbkovania) spolu s celkovou výškou.

Jedna dôležitá vec je, že priemer pilota musí zodpovedať hrúbke a vlastnostiam materiálu, do ktorého ide. Výrobcovia poskytujú podrobné listy, ktoré uvádzajú minimálnu a maximálnu hrúbku plechu, veľkosť otvoru (ak je predvŕtaný) a inštalačnú silu potrebnú pre každý typ upínacej matice odolnej voči vibráciám.

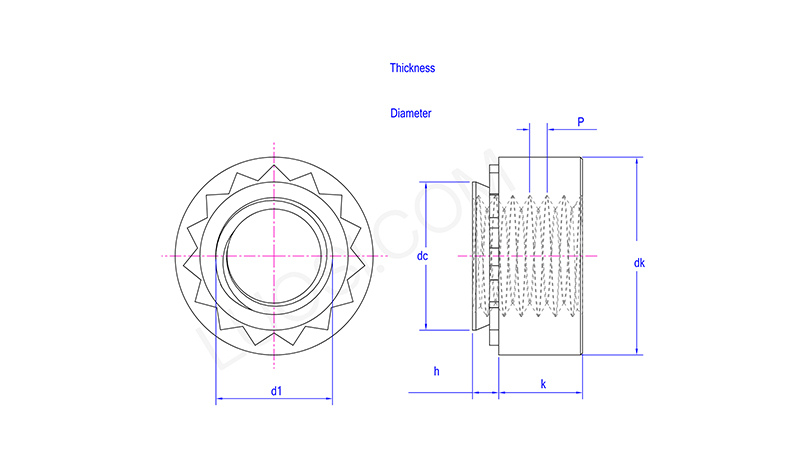

Po	M2-0	M2-1	M2-2	M2,5-0	M2,5-1	M2,5-2	M3-0	M3-1	M3-2	M3,5-0	M3,5-1
P	0.4	0.4	0.4	0.45	0.45	0.45	0.5	0.5	0.5	0.6	0.6
jednosmerný max	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.73	4.73
dk min	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.85	6.85
dk max	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	7.35	7.35
k min	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
k max	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75
h kóder	0	1	2	0	1	2	0	1	2	0	1
h max	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97
Hrúbka montážnej dosky min	0.8	1	1.4	0.8	1	1.4	0.8	1	1.4	0.8	1
Priemer montážnych otvorov min	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.75	4.75
Priemer montážnych otvorov max	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.83	4.83
d1	M2	M2	M2	M2.5	M2.5	M2.5	M3	M3	M3	M3.5	M3.5

Aké pevné je spojenie pomocou klincovacej matice odolnej voči vibráciám?

Správne vložená matica vytvára skutočne silné spojenie. Aká je pevnosť, spoznáte podľa dvoch vecí: ako ťažké je pretlačiť ho cez plech (sila vytlačenia) a ako dobre odoláva otáčaniu, keď je naň vyvíjaný tlak (odpor pri vyťahovaní krútiaceho momentu).

Aká je pevnosť, závisí od veľkosti matice, z čoho je vyrobená, aká je hrúbka plechu a z čoho je plech vyrobený a ako dobre bol nainštalovaný. Veľakrát je to rovnako silné ako zvarová matica.
