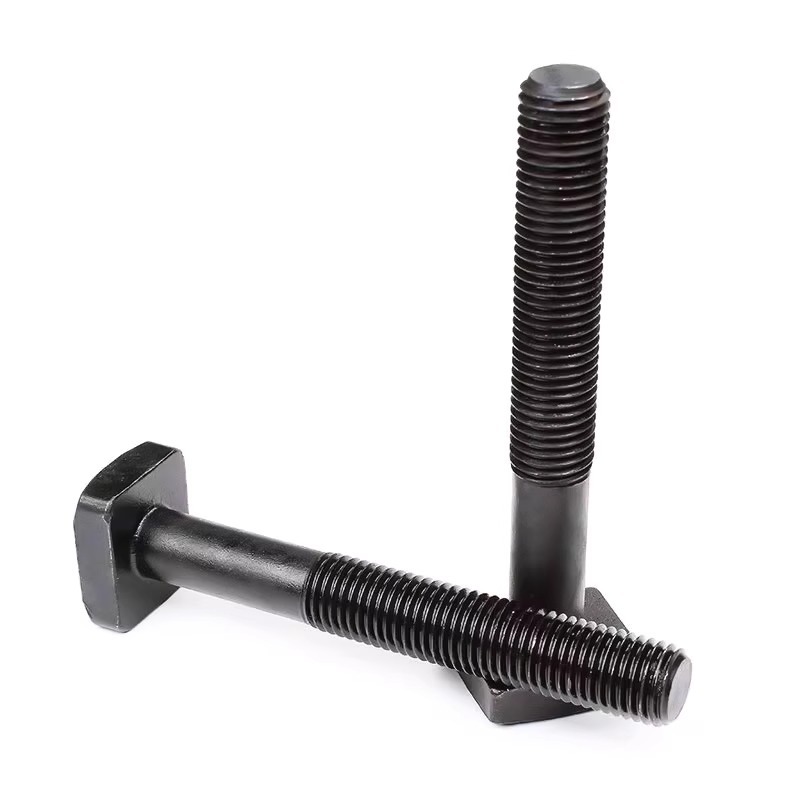

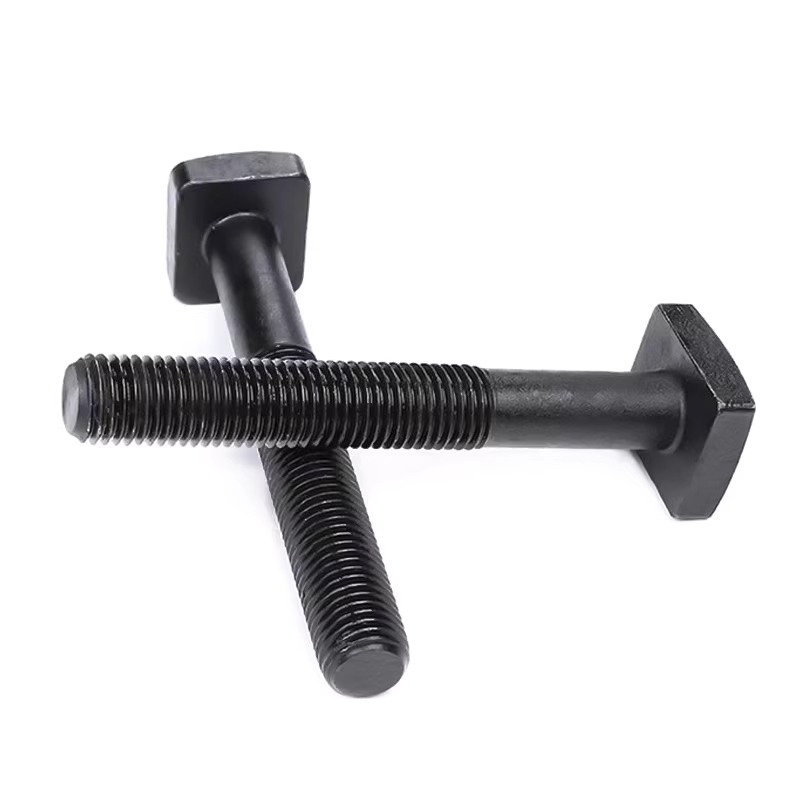

Metrické skrutky z uhlíkovej ocele so štvorcovou hlavou

Metrické skrutky z uhlíkovej ocele so štvorcovou hlavou, ktoré sa bežne používajú v stavebníctve, pri spracovaní dreva a starších strojových aplikáciách, ponúkajú vintage alebo estetický vzhľad. Pre Xiaoguo® – skúseného dodávateľa spojovacích materiálov – je stála kvalita výrobkov takýchto skrutiek kľúčovým záväzkom.

Model:ASME/ANSI B18.2.1-1-1972

Odoslať dopyt

Popis produktu

Ako dobre držia metrické skrutky z uhlíkovej ocele so štvorcovou hlavou, väčšinou závisí od ich triedy materiálu. Bežné triedy uhlíkovej ocele sú 4,6 (pri ťahaní znesú najmenej 400 MPa), 5,6 (500 MPa), 8,8 (800 MPa), 10,9 (1000 MPa) a 12,9 (1200 MPa).

Bežné nerezové ocele ako A2-304 a A4-316 majú veľmi praktickú vlastnosť – nie je ľahké ich hrdzavieť. Majú však malé obmedzenie, ktorým je, že ťahová sila, ktorú dokážu vydržať, nie je vo všeobecnosti príliš vysoká, zvyčajne sa pohybuje v rozmedzí 500 až 700 MPa. Metrické skrutky so štvorcovou hlavou vyššej kvality (8.8 a vyššie) sú tepelne spracované, aby boli pevnejšie.

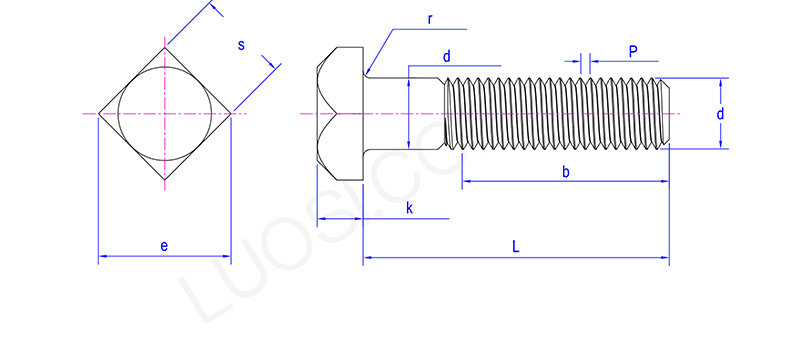

Parametre produktu

Po	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|14\|20	8\|12\|20	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1.875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Podrobnosti o produkte

Na vloženie metrických skrutiek so štvorcovou hlavou z uhlíkovej ocele potrebujete vidlicové kľúče správnej veľkosti, nastaviteľné kľúče alebo špeciálne štvorcové objímky. Na ich dostatočnej tesnosti, ale nie príliš záleží – musíte dodržiavať odporúčané hodnoty krútiaceho momentu. Tieto závisia od priemeru skrutky, triedy materiálu, stúpania závitu a toho, či je namazaný.

Scenár inžinierskej činnosti (dodatok s podrobnosťami) Ak spojenie nie je utiahnuté podľa štandardného uťahovacieho momentu (alebo „ak stupeň utiahnutia nespĺňa normu“), spojenie sa pravdepodobne neskôr uvoľní, čo si vyžaduje sekundárnu kontrolu a vystuženie. Keď uťahovací moment skrutky prekročí špecifikovanú hodnotu, je ľahké spôsobiť, že sa skrutka plasticky natiahne alebo priamo zlomí. Aby sa zabezpečila stabilita spojenia a zabránilo sa poruche skrutiek, musia sa prísne dodržiavať pokyny týkajúce sa uťahovacieho momentu vydané výrobcom alebo technickým oddelením.

FAQ

Otázka: Aká veľkosť kľúča je potrebná na inštaláciu metrických skrutiek so štvorcovou hlavou z uhlíkovej ocele? Je rovnaká ako veľkosť vlákna?

Odpoveď: Veľkosť kľúča (šírka cez ploché časti) pre metrické skrutky so štvorcovou hlavou z uhlíkovej ocele je väčšia ako priemer závitu. Napríklad metrická skrutka so štvorcovou hlavou, ako je M12, môže byť zvyčajne utiahnutá 19 mm kľúčom. Nepoužívajte ho však len priamo. Pred inštaláciou a dotiahnutím skrutky si musíte najprv pozrieť tabuľku veľkostí skrutky a nájsť správny kľúč.
