Konektor typu Clevis I

Konektory typu C clevis I sú vyrobené zo silných materiálov, ako je nehrdzavejúca oceľ, uhlíková oceľ alebo zliatina titánu. Dobre odolávajú veľkému zaťaženiu a nie sú náchylné na opotrebovanie, aj keď sú automobilové diely pod veľkým tlakom. Xiaoguo®, čínsky výrobca spojovacích materiálov, má rozsiahle skúsenosti s výrobou spojovacích materiálov a komplexný program školenia zamestnancov na poskytovanie profesionálnych služieb zákazníkom.

Odoslať dopyt

Popis produktu

Konektory typu Clevis I sa vyrábajú z tvrdenej nehrdzavejúcej ocele, uhlíkovej ocele alebo zliatin titánu. Tieto materiály sú pevné a odolávajú ohybu a deformácii.Nehrdzavejúca oceľ je odolná voči korózii a bežne sa používa vo vlhkom alebo hrdzavom prostredí.Uhlíková oceľ je cenovo dostupný materiál, ktorý je tiež odolný.V oblasti letectva sa zliatina titánu vo všeobecnosti vyberá kvôli jej ľahkým vlastnostiam.Hoci je tento materiál ľahký, jeho ostatné vlastnosti sa neznížia a jeho pevnosť sa nezníži, aj keď sa celková hmotnosť zníži.

Povrchy týchto kolíkov sú tepelne spracované, aby boli tvrdšie. To im bráni mať malé priehlbiny alebo jamy, keď nesú ťažký náklad. Na výbere správneho materiálu záleží, záleží na tom, ako silný je kolík, ako dobre odoláva opotrebovaniu a ako dobre funguje v rôznych prostrediach.

Aplikačný scenár

Konektory typu Clevis I sa často používajú v závesoch automobilov, ramenách robotov a výrobných strojoch. Umožňujú častiam hladko sa otáčať alebo otáčať. Nájdete ich ako otočné body v dopravných pásoch, hydraulických valcoch a montážnych prípravkoch, pomáhajú udržiavať všetko správne zarovnané.

V lietadlách držia riadiace plochy a časti podvozku na svojom mieste. Používajú ich aj lekárske prístroje, napríklad zobrazovacie zariadenia s nastaviteľnými kĺbmi, ktoré musia byť presné. V zásade ich môže použiť každý priemysel, ktorý potrebuje diely na hladký pohyb s kontrolovaným pohybom a menším trenímšpendlíky.

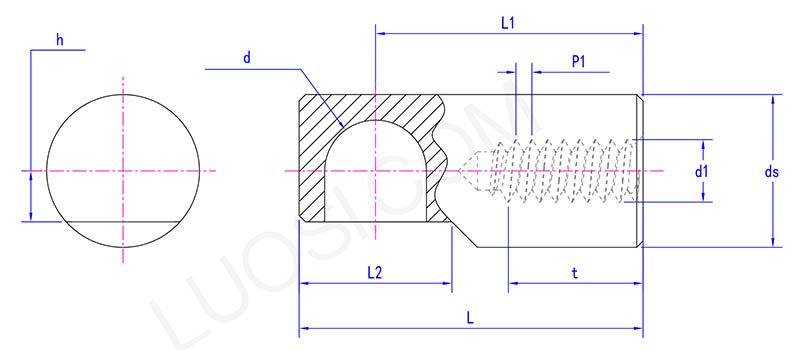

Clevis I type connector parameter

Po	Φ8	Φ10	Φ12
d max	8.058	10.058	12.07
d min	8	10	12
ds	12	14.5	17.5
d1	M5	M6	M8
h	4	5	6
L	27	32.8	38
L1	21	25	29
t	10	12	14
L2	12	14.5	17.5
P1	0.8	1	1

Prispôsobené pre špecifické priemyselné aplikácie

Konektor typu Clevis I sa dá vyladiť tak, aby zodpovedal tomu, čo potrebujete. Zmeňte šírku, veľkosť gule, dĺžku hriadeľa alebo závity pre veci, ako sú stroje, autá alebo drobné nástroje. Príklad: Robotické ramená často používajú tenké guľôčkové čapy s lešteným povrchom na zníženie trenia kĺbov.

Môžete tiež pridať úpravy, napríklad tepelne spracované alebo potiahnuté látkami, ako je teflón, aby boli tvrdšie alebo odolné voči chemikáliám. Pri objednávaní im jednoducho povedzte, akú váhu unesie, kde sa bude používať (napríklad vonku alebo mastné škvrny) a presné miery. Týmto spôsobom vytvoria kolíky, ktoré skutočne fungujú pre váš projekt.

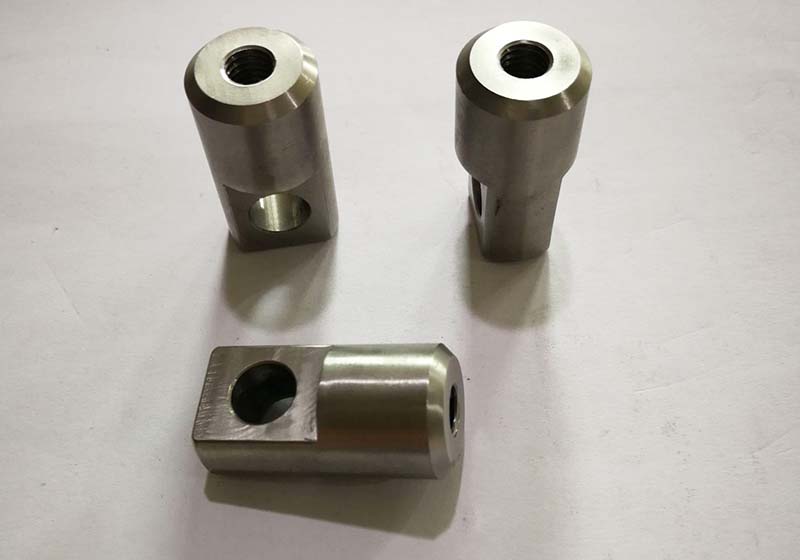

Clevis I type connector
