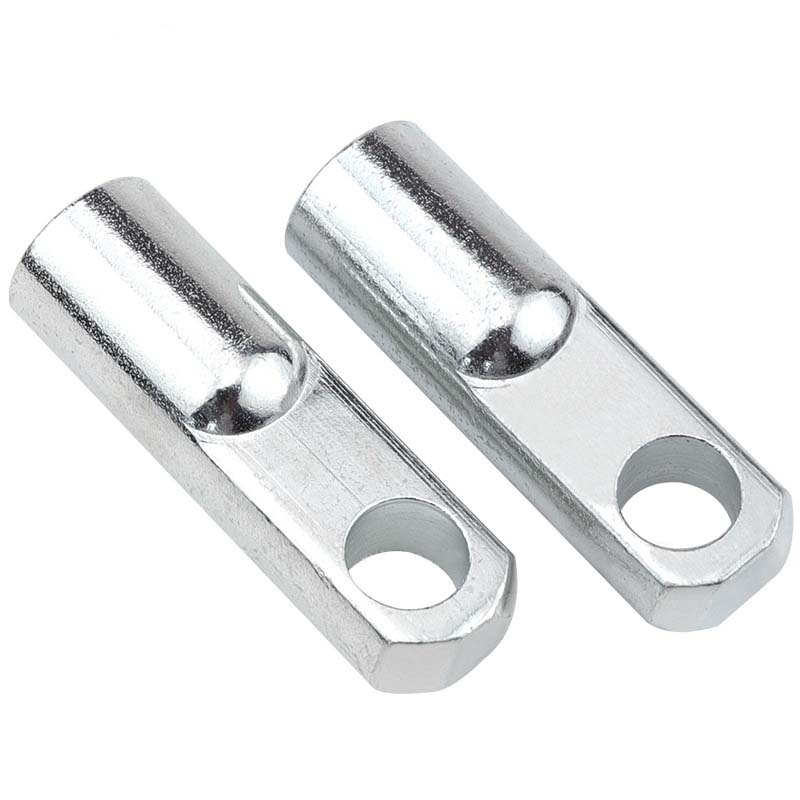

Clevis konektor typu I

Konektory vidlice typu I sú bežným mechanickým spojovacím komponentom. Ich otvory sa používajú na vloženie kolíkov alebo skrutiek na pripojenie ďalších komponentov. Správna inštalácia zaisťuje hladké riadenie. Xiaoguo® používa materiály, ktoré boli dôkladne testované a spĺňajú príslušné normy kvality, čo zaisťuje dlhodobé používanie.

Odoslať dopyt

Popis produktu

Konektor vidlice typu I má často povrchovú úpravu, ako je poniklovanie (bez elektriny), zinkovanie alebo eloxovanie. Tieto úpravy im pomáhajú odolávať hrdzi, znižujú trenie a dodávajú im konečný vzhľad. Hroty sú leštené alebo brúsené, aby boli extrémne hladké, čím sa znižuje trenie počas pohybu. Pre drsné prostredia, ako sú vysoké teploty alebo vysoké hladiny chemikálií, pridávame špeciálne nátery, ako je teflón (PTFE). Všetky tieto úpravy zaisťujú, že špendlíky vydržia dlhšie a fungujú spoľahlivo aj pri použití v extrémnych podmienkach.

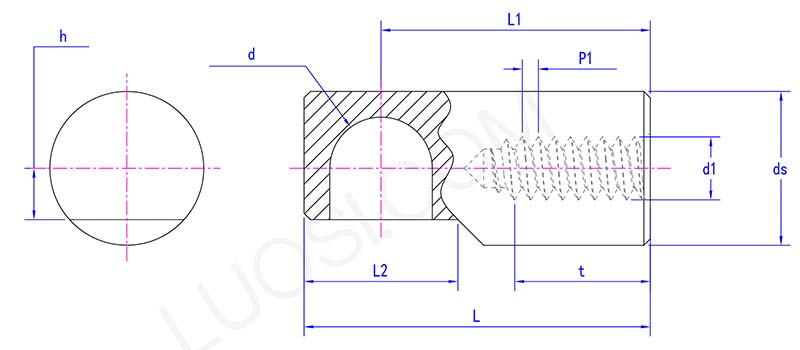

Clevis type I connector parameter

Po	Φ8	Φ10	Φ12
d max	8.058	10.058	12.07
d min	8	10	12
ds	12	14.5	17.5
d1	M5	M6	M8
h	4	5	6
L	42	47.5	53
L1	36	40	44
t	25	27	29
L2	12	14.5	17.5
P1	0.8	1	1

Rozmery

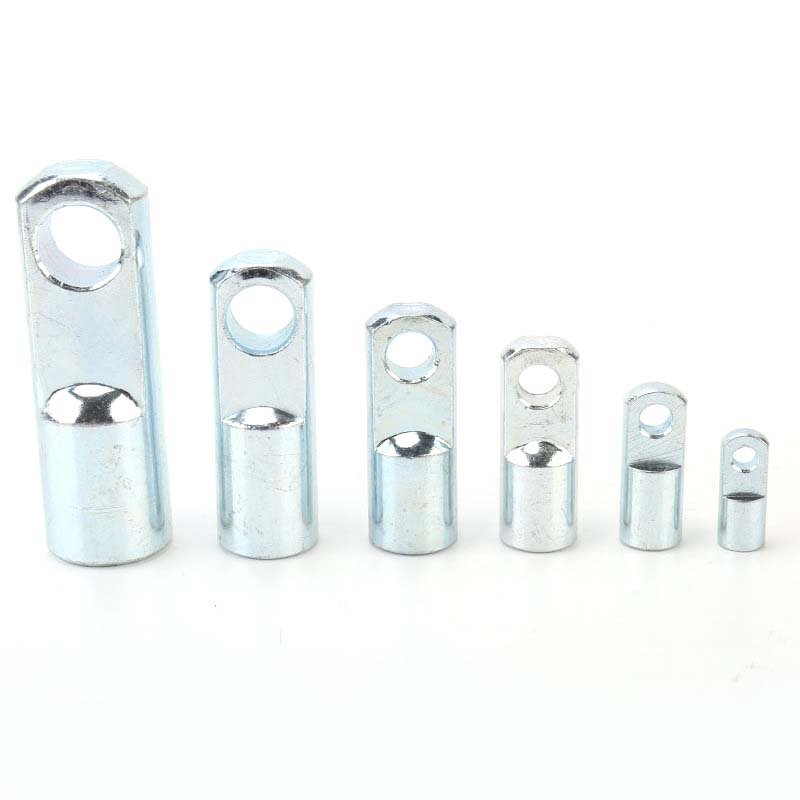

Konektor Clevis typu I sa dodáva vo veľkostiach od tenkých 2 mm až po mohutný priemer 50 mm a v prípade potreby môžu dosiahnuť dĺžku až 300 mm. Guľôčkové hroty zodpovedajú štandardným ložiskám alebo puzdrám, ktoré nájdete vo väčšine zariadení. Sú vyrobené veľmi presne (v niektorých prípadoch ± 0,01 mm), takže pasujú na diely bez zaseknutia.

Na ich zasunutie sa závitové (napríklad veľkosti M4 až M20) zaskrutkujú priamo do vyvŕtaných otvorov.

Ak potrebujete iný tvar, napríklad stupňovitý, kužeľový alebo akýkoľvek tvar požadovaný projektom, továreň Xiaoguo® ho môže prispôsobiť. Musíte poskytnúť iba zodpovedajúci tvar a parametre.

V extrémnych teplotách alebo drsnom prostredí

Konektor Clevis typu I vyrobený z žiaruvzdorných zliatin alebo keramiky vydrží v šialených teplotách, predstavte si mrazivé (-50°C) až horúce (500°C). Nerezové sú vhodné na mokré alebo hrdzavé miesta, ako sú lode alebo chemické závody. Keramické kolíky nehrdzavejú ani v super horúcich peciach. Naneste trochu moly masti alebo podobné nátery a oveľa lepšie zvládajú drsné práce s vysokým trením.

Tietošpendlíkynechajte sa otestovať ako blázon, aby ste sa uistili, že zostanú presné a udržia váhu, aj keď sa veci zahrievajú alebo trasú. V zásade sú postavené tak, aby neprestali, keď ide do tuhého.
