Špecifikácie DIN 137A Zakrivené pružinové podložky

Továreň Xiaoguo® v Číne vyrába zakrivené pružinové podložky podľa špecifikácií DIN 137A. Môžete si vybrať materiál, spôsob povrchovej úpravy a ďalšie detaily tak, aby vyhovovali vašim špecifickým požiadavkám. Stačí, ak nám oznámite svoje presné špecifikácie – s radosťou pre vás vybavíme vašu objednávku na mieru.

Odoslať dopyt

Popis produktu

Princíp činnosti zakrivených pružných podložiek DIN 137A je založený na elastickej deformácii kovu.

（1）Voľný stav (nie je nainštalovaný)

Zakrivené pružinové podložky DIN 137A nie sú vo svojom prirodzenom stave ploché, ale majú oblúkovité vydutie (jedna vlna) alebo viac vĺn (viac vĺn). V tomto čase má prirodzenú výšku H, ktorá je väčšia ako hrúbka t tesnenia.

（2） Proces kompresie (utiahnutie skrutiek)

Keď sú skrutky alebo matice utiahnuté, podložky sú vložené medzi hlavu skrutky/maticu a obrobok. Keď sa uťahovacia sila zvyšuje, oblúkovitý alebo vlnitý tvar sa postupne splošťuje.

Počas procesu montáže a uťahovania spodná časť skrutky stláča oblúkovitú štruktúru naplocho, čo spôsobuje, že podložka vytvára elastické odrazové napätie.

（3）Udržiavanie predpätia (pracovný stav)

Po sploštení zakrivených pružných podložiek so špecifikáciami DIN 137A sa vždy chce vrátiť do pôvodného oblúkového tvaru. Táto vratná sila sa premieňa na nepretržitý axiálny ťah, ktorý tlačí na hlavu skrutky a povrch obrobku.

Po dokončení utiahnutia si podložka udržiava kontinuálne spätné elastické napätie a neustále tlačí na hlavu skrutky a povrch spojovaného komponentu.

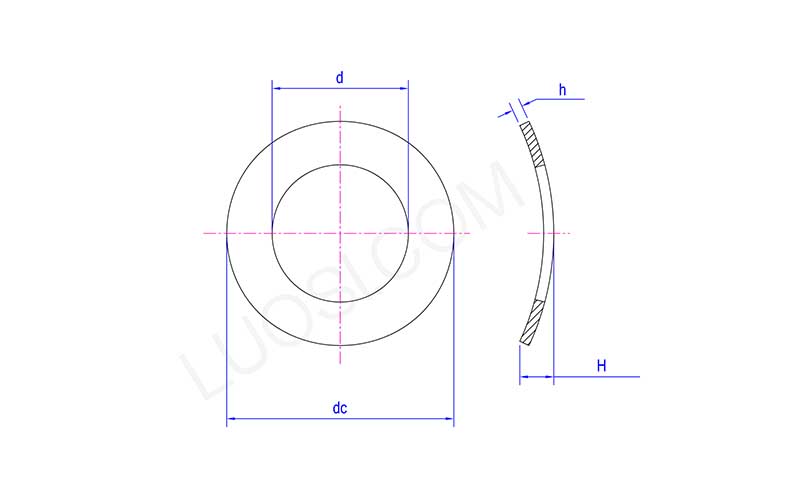

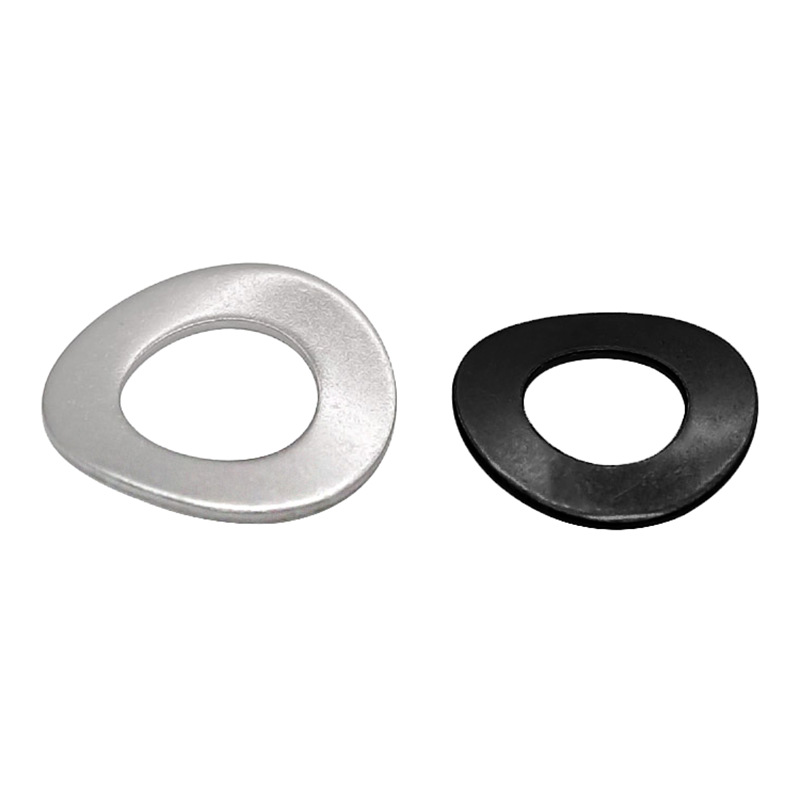

DIN 137A Specifications Curved Spring Washers

Po	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
jednosmerný max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Vlastné špecifikácie DIN 137A Zakrivené pružinové podložky

Xiaoguo® vám umožňuje prispôsobiť špecifikácie DIN 137A Zakrivené pružinové podložky, akokoľvek potrebujete. Môžete meniť veľkosť, počet vĺn, materiál, povrchovú úpravu, alebo aj obal. Každá podložka tak presne zapadne do vášho dizajnu.

（1）Vnútorný priemer ID / vonkajší priemer OD

Od M2 do M100 alebo viac, vnútorný aj vonkajší priemer je možné prispôsobiť podľa výkresov.

Presné prístroje malých rozmerov (M2–M5), ťažké stroje veľkých rozmerov (M36–M100)

(2) Hrúbka t

Bežný rozsah: 0,3 mm – 3,0 mm. Pre špeciálne požiadavky môže byť tenšia alebo hrubšia.

Keď sú ovládanie záťaže a axiálny priestor kompaktné.

(3) Materiály

Pružinová oceľ, nehrdzavejúca oceľ A2/A4, 17-7 PH, fosforový bronz, berýliová meď, Inconel atď.

Pravidelne vysoká elasticita, nehrdzavejúca, odolná voči vysokej teplote / výbuchu / nemagnetická

(4) Povrchová úprava

Galvanizácia, povrchová úprava Dacromet, černenie, fosfátovanie, niklovanie, pasivácia, pasivácia trojmocným chrómom atď.

Antikorózna ochrana, mazanie, izolácia, zlepšenie koeficientu trenia

(5) Balenie

Plastové vrecká + papierové škatule, etikety na mieru, súpravy zmiešaných obalov, maloobchodné malé škatuľky, čiarové kódy vonkajších škatúľ atď.

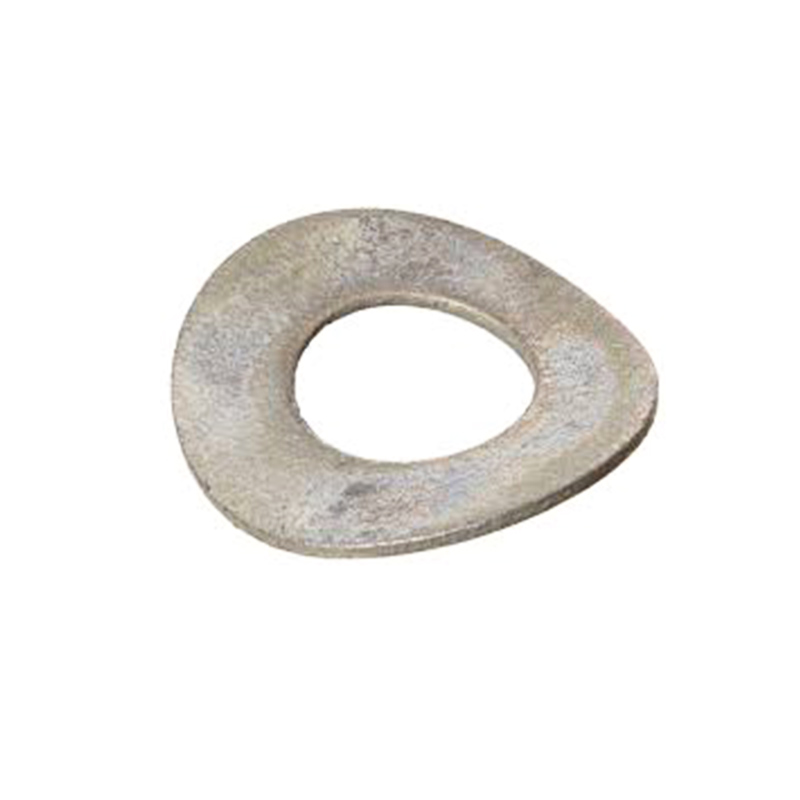

DIN 137A Specifications Curved Spring Washers

Hot Tags: Špecifikácie DIN 137A Zakrivené pružinové podložky, Čína, Výrobca, Dodávateľ, Továreň

Štítok produktu

Súvisiaca kategória

Súvisiace produkty

Špecifikácie DIN 137A Zakrivené pružinové podložky

Odoslať dopyt

Vlastné špecifikácie DIN 137A Zakrivené pružinové podložky

Plochá podložka

Jarná podložka

Podložka

Ostatné podložky

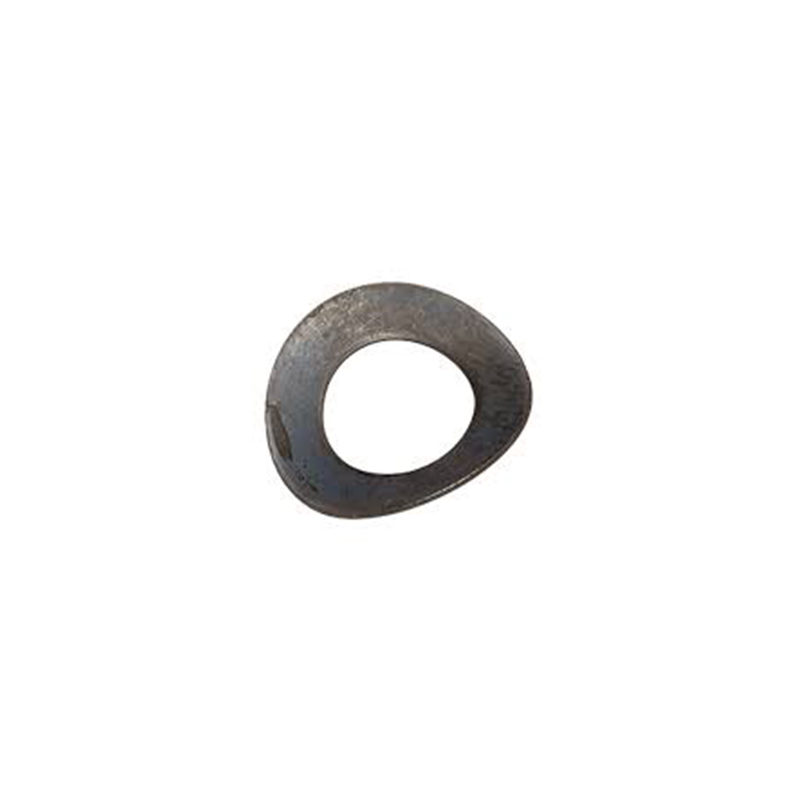

Zakrivená pružinová podložka z nehrdzavejúcej ocele

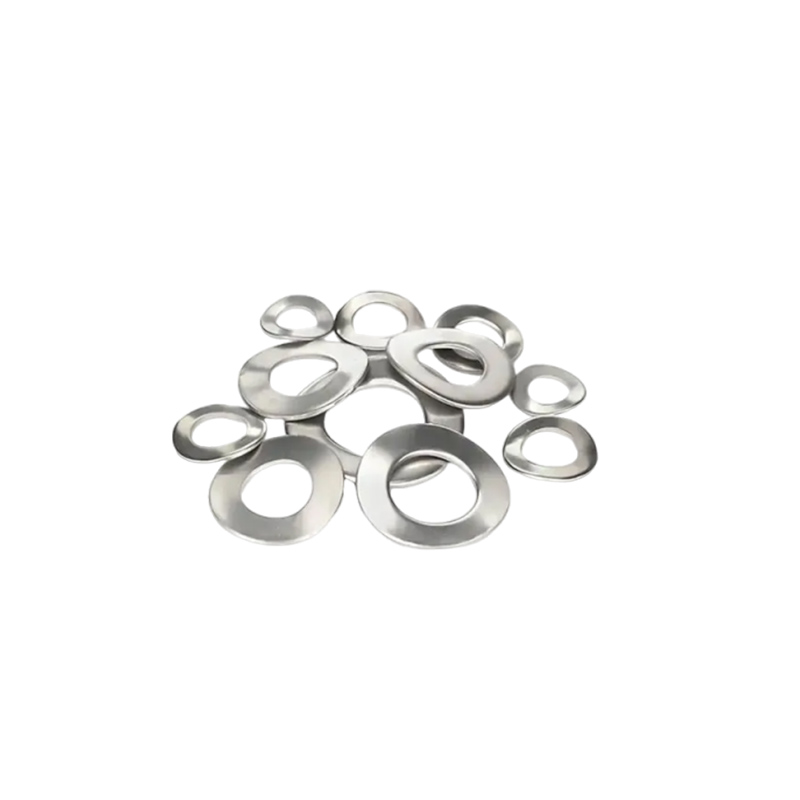

Zakrivená pružinová podložka DIN137A s dlhou životnosťou

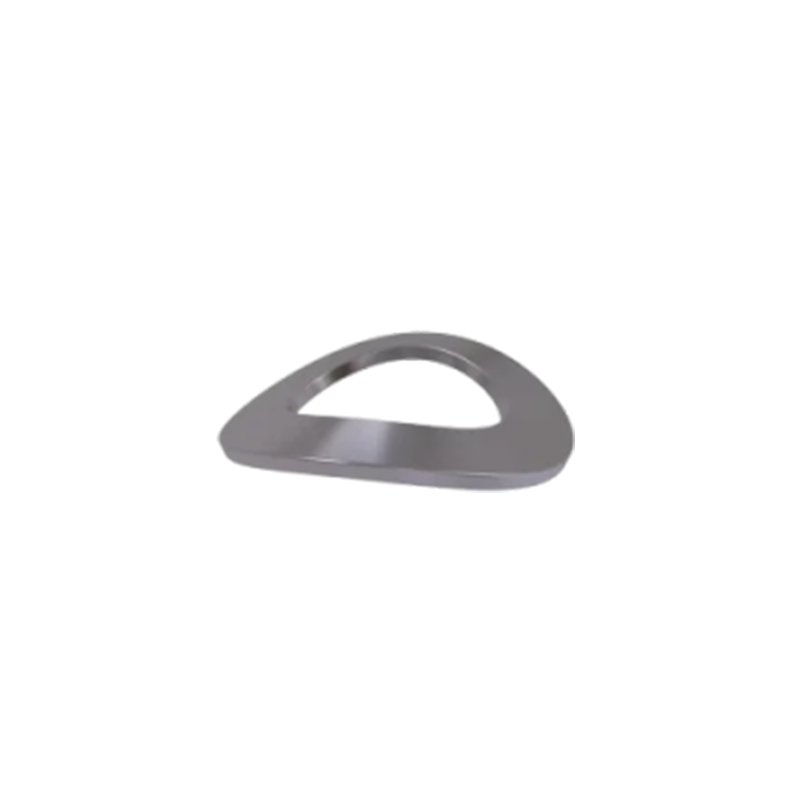

DIN 137A Špecifikácie M10 Zakrivené pružinové podložky

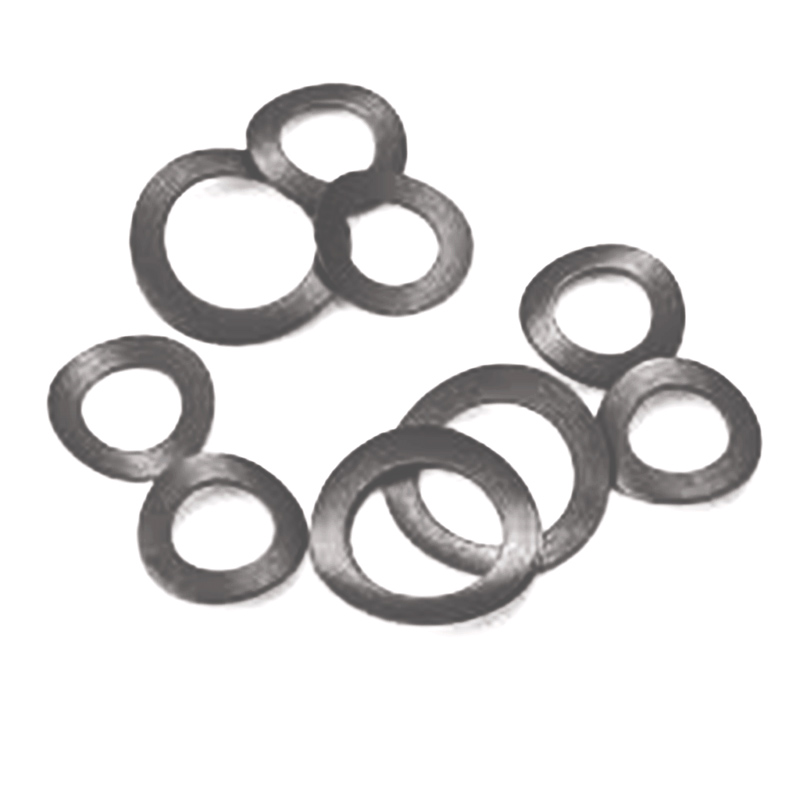

DIN137A M8 zakrivená metrická pružinová podložka

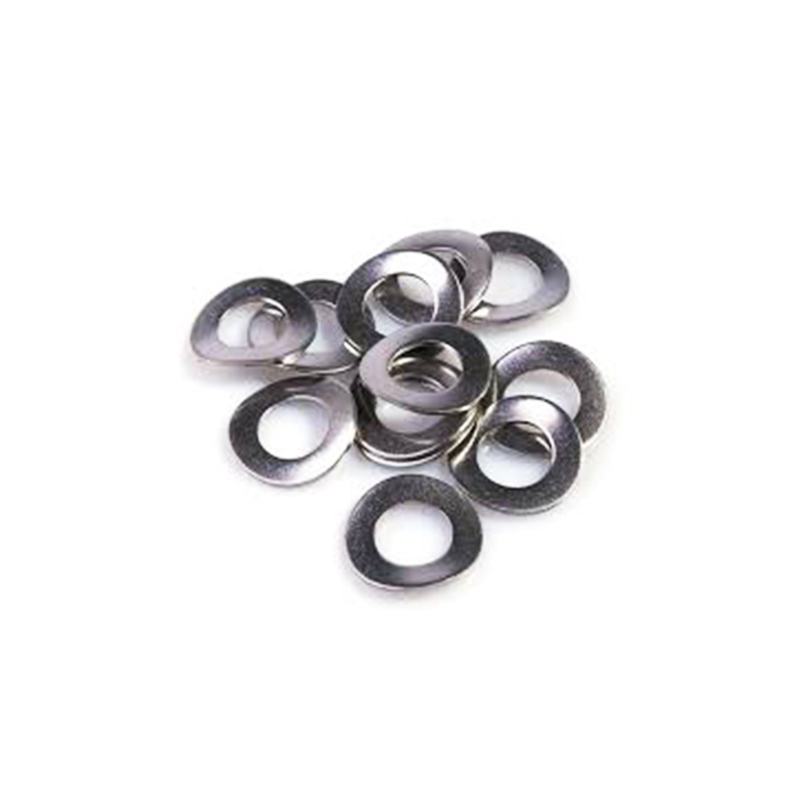

DIN137A M6 zakrivená pružinová podložka

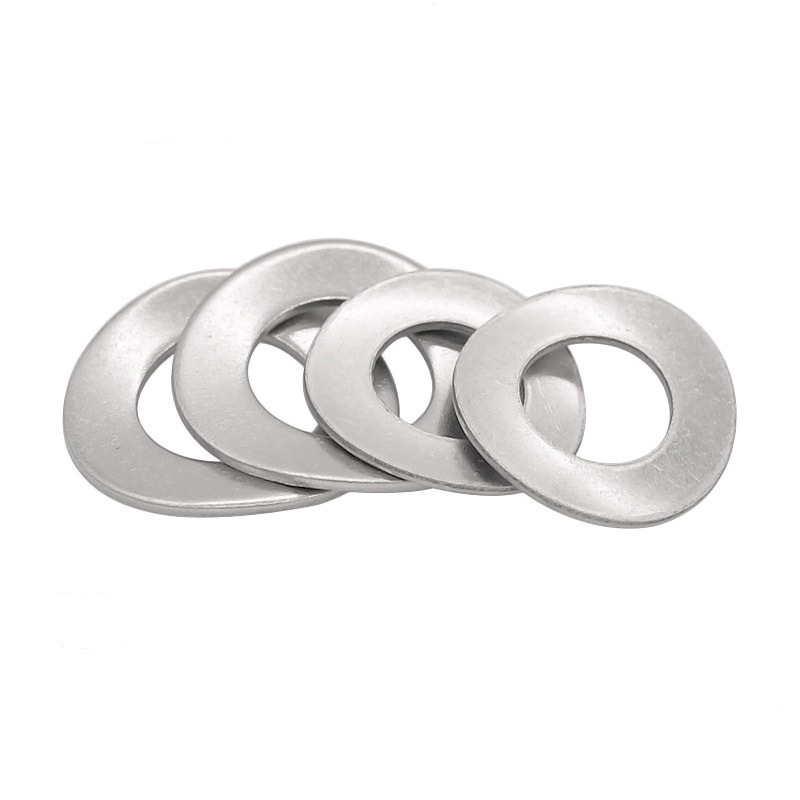

DIN137A zakrivená metrická pružinová podložka
