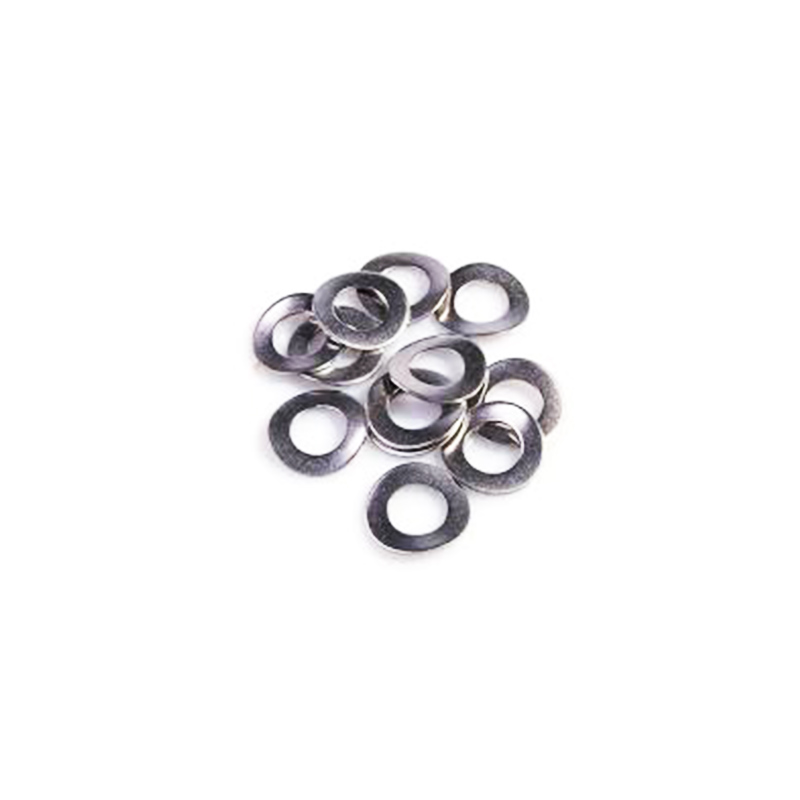

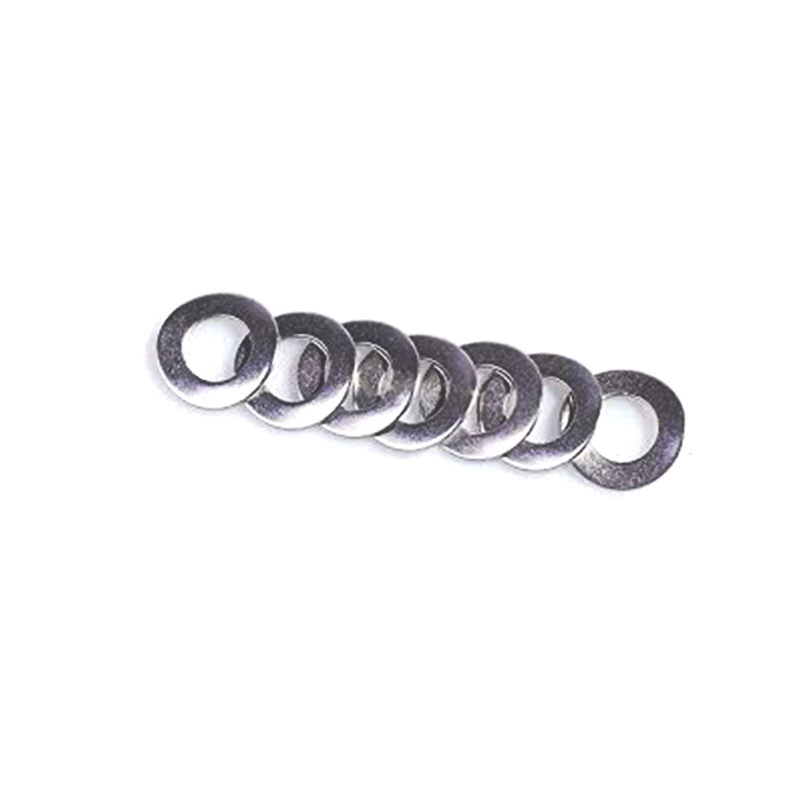

Zakrivená pružinová podložka DIN137A s dlhou životnosťou

Dlhotrvajúca zakrivená pružinová podložka DIN137A v inventári Xiaoguo® môže byť poskytnutá zainteresovaným zákazníkom zadarmo ako vzorky. Odporúčame zákazníkom najskôr otestovať vzorky, aby sa zaistila ich kvalita, a potom zadať veľké objednávky, aby sa ušetril čas na úpravy.

Odoslať dopyt

Popis produktu

Aplikácia dlhotrvajúcej zakrivenej pružinovej podložky DIN137A v motoroch a prevodových systémoch

V motorových a prevodových systémoch pôsobí dlhotrvajúca zakrivená pružinová podložka DIN137A ako „zabíjač axiálnej vôle“ a „strážca sily predpätia“.

【1】 Prečo sú dlhotrvajúce zakrivené pružinové podložky DIN137A nevyhnutné v motoroch a prevodových systémoch?

（1）Motory a prevodovky narážajú na niekoľko bežných problémov:

Tepelná expanzia - Keď sa veci zahrejú, rotor a hriadeľ sa roztiahnu, čo mení vôľu ložísk.

Výrobné tolerancie – Diely nie sú vyrobené dokonale, takže sa nikdy nezhodujú presne. Vždy je tam malý nesúlad.

Opotrebenie – V priebehu času sa nosné plochy alebo podložky pomaly opotrebúvajú, čo vytvára ďalšie medzery tam, kde by žiadne byť nemali.

Vibrácie a hluk – Keď sa časti pohybujú tam a späť, ložiská začnú vydávať zvláštne zvuky a ozubené kolesá môžu do seba narážať.

（2）Riešenie pre dlhotrvajúcu zakrivenú pružinovú podložku DIN137A:

Používa zakrivený alebo vlnitý tvar, takže keď ho stlačíte naplocho, stále tlačí späť.

Automaticky kompenzovať zmeny vôle spôsobené vyššie uvedenými faktormi

Vždy udržujte správne predpätie ložísk alebo ozubených kolies, aby ste zabránili uvoľneniu.

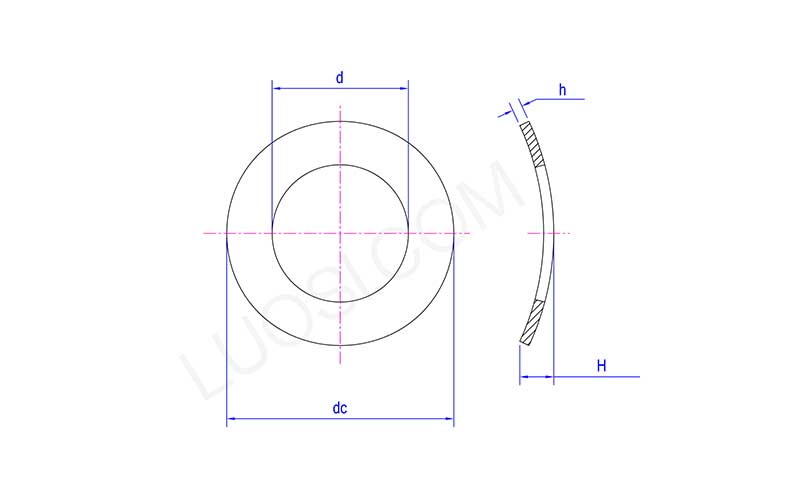

Long Lasting DIN137A Curved Spring Washer

Po	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
jednosmerný max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】Typické aplikačné scenáre

（1）Malý jednosmerný motor

Medzi vonkajší krúžok ložiska a koncový kryt umiestnite dlhotrvajúcu zakrivenú pružinovú podložku DIN137A.

Eliminujte axiálnu vôľu ložiska, znížte prevádzkový hluk a predĺžte životnosť ložiska.

(2) Servomotory

Medzi predné a zadné ložisko vložte stabilné predpätie. Pomáha rotoru zostať presnejšie na mieste a znižuje vibrácie.

(3) Motory spotrebičov (ventilátory, práčky)

Tieto vlnové podložky tlačia na ložiská silou približne 5 až 20 Newtonov. To zabraňuje posúvaniu ložísk vo vnútri krytu a robí motor tichším.

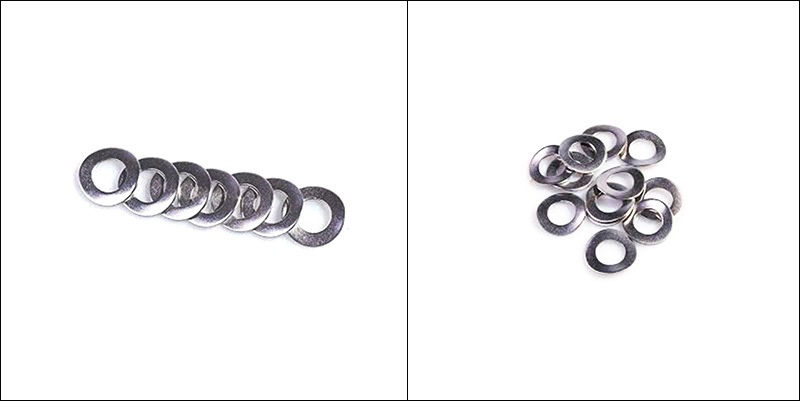

Long Lasting DIN137A Curved Spring Washer

FAQ

（1） Otázka: Môžete vyrobiť vlastnú veľkosť dlhotrvajúcej pružinovej podložky DIN137A, ktorá nie je štandardná?

A: Áno. Môžeme zmeniť vnútorný priemer, vonkajší priemer, hrúbku a výšku krivky na základe vášho výkresu alebo vzorky. Môžeme tiež pridať vlastné označenia a v prípade potreby urobiť špeciálne balenie.

(2) Otázka: Bude to fungovať v motoroch alebo častiach prevodovky s vysokými vibráciami?

A: Áno, robí to svoju prácu. Zachytáva vibrácie počas chodu zariadenia, zvláda medzery spôsobené tepelnou expanziou a udržuje skrutku pevne utiahnutú.

(3) Otázka: Môžem použiť zakrivenú pružinovú podložku s vysokopevnostnou skrutkou (trieda 10.9 alebo 12.9)?

Odpoveď: Nie naozaj - neodporúča sa to. Tieto podložky najlepšie fungujú so skrutkami triedy 5,8 alebo nižšej.
