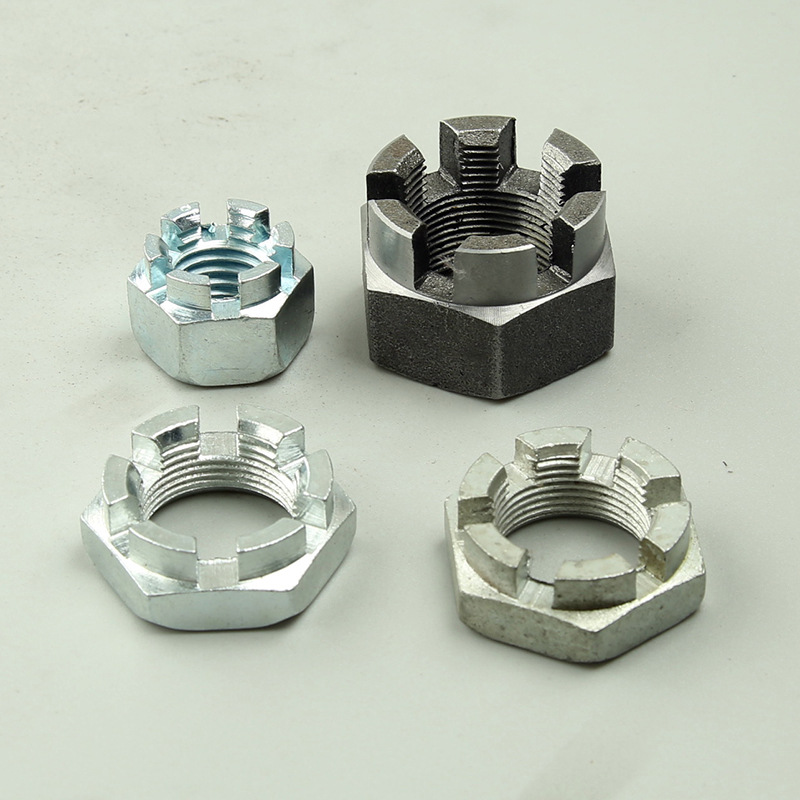

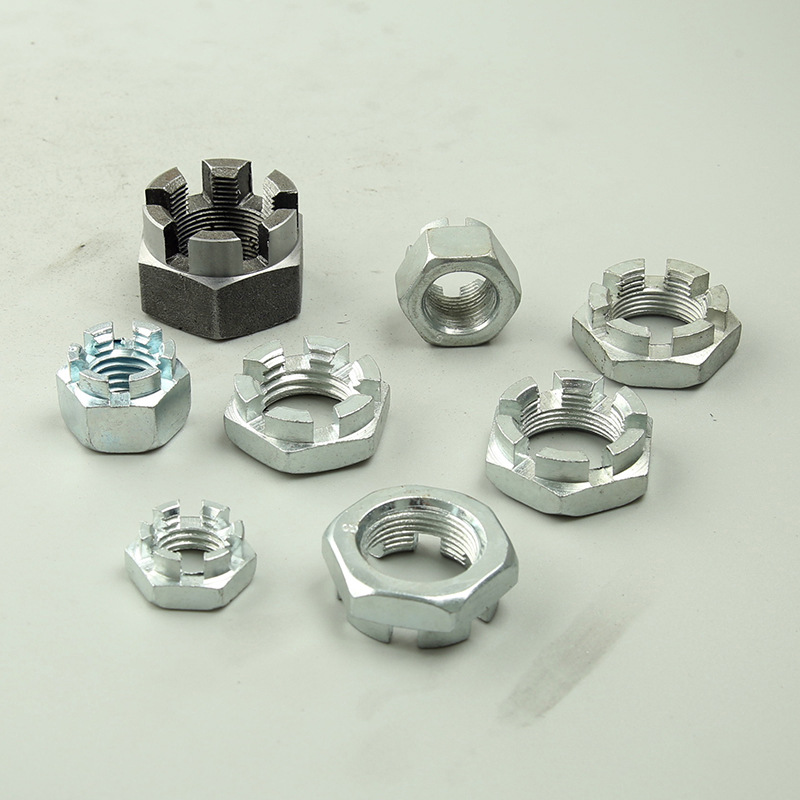

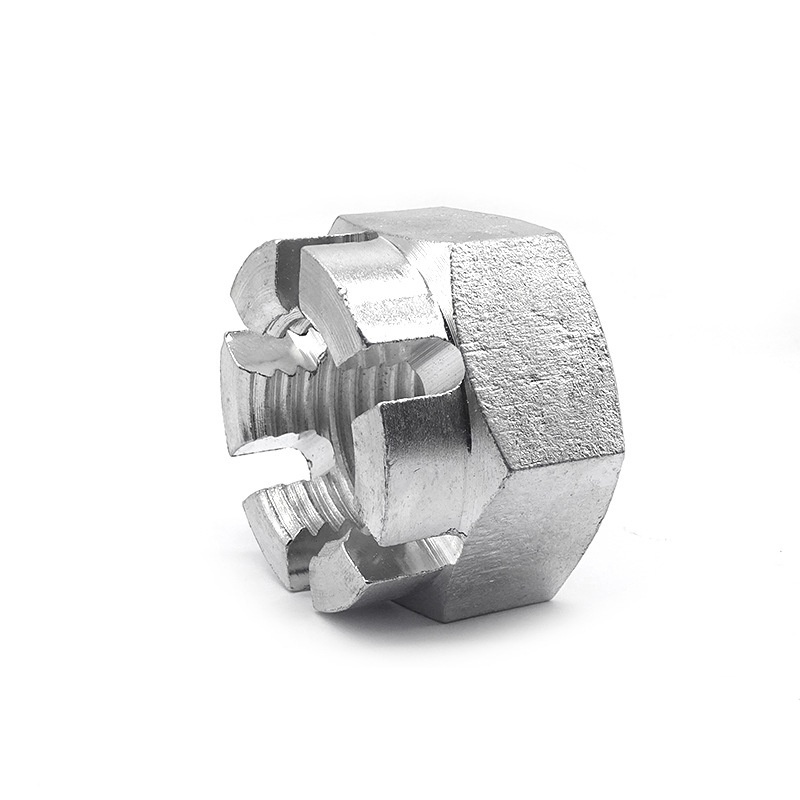

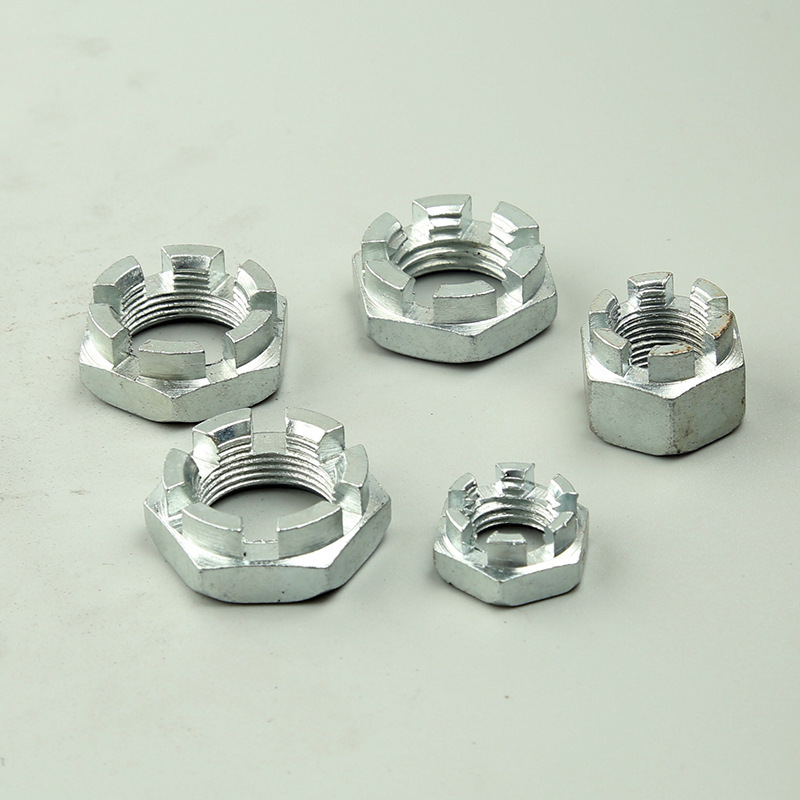

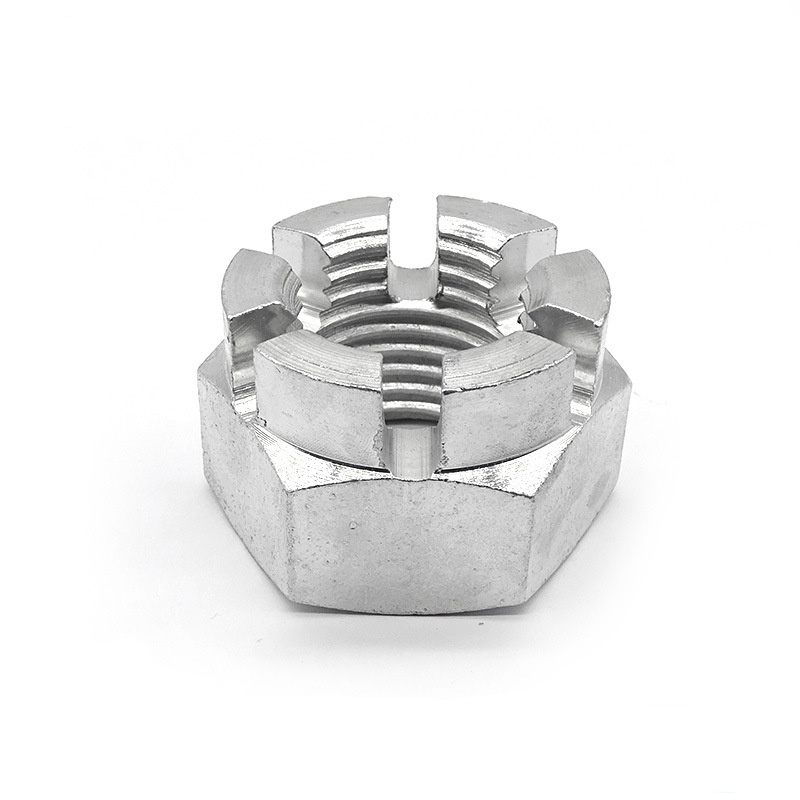

Dvojitá zaistená korunková matica s drážkou

Dvojitá zaistená korunková matica so drážkou sa montuje uťahovaním, kým drážka nebude zarovnaná s predvŕtaným otvorom v protiľahlej skrutke alebo čape. Xiaoguo® ako výrobca sa zaviazal k udržateľnej výrobe prostredníctvom recyklácie a znižovania odpadu.

Model:GB/T 9458-1988

Odoslať dopyt

Popis produktu

Táto dvojitá zaistená korunková matica s drážkou je kľúčovým komponentom v prevodovom systéme riadenia, systéme zavesenia kolies a konštrukcii náprav automobilov. Jeho hlavnou funkciou je upevnenie komponentov, ako je koniec tyče riadenia alebo guľový kĺb, a môže byť tiež pevne zaistený otvoreným čapom.

Po utiahnutí matice s okrúhlou hlavou s drážkou na príslušnú hodnotu uťahovacieho momentu sa jej drážka zarovná s otvorom na skrutke. Potom do nej môžete vložiť otvorený kolík, ktorý zabráni otáčaniu matice, keď by nemala. Toto bezpečnostné nastavenie je kľúčové pre bezpečnosť vozidla – zaisťuje, že tieto dôležité spojenia zostanú pevné aj pri nepretržitých vibráciách a pohybujúcich sa nákladoch.

Výhody produktu

V poľnohospodárskych strojoch, ako sú traktory, kombajny a pluhy, sú dvojité zaistené korunkové matice s drážkou široko používané - hlavne pre otočné body a spojovacie časti, ktoré znášajú veľký tlak. Tieto stroje musia vo svojom pracovnom prostredí odolávať veľmi intenzívnym vibráciám a nárazovým zaťaženiam.

Spoľahlivosť matíc s okrúhlou hlavou v tvare drážky je tu mimoriadne dôležitá, pretože poskytuje ľahko kontrolovateľnú metódu uzamykania a je to robustné a spoľahlivé uzamykacie zariadenie. Stačí len prestrčiť závlačku cez štrbinu okrúhlej hlavy a skrutky - zabráni sa tak uvoľneniu matice. Vďaka tomu môže poľnohospodárska technika udržiavať normálnu prevádzku a bezpečný stav aj v náročných podmienkach na poli.

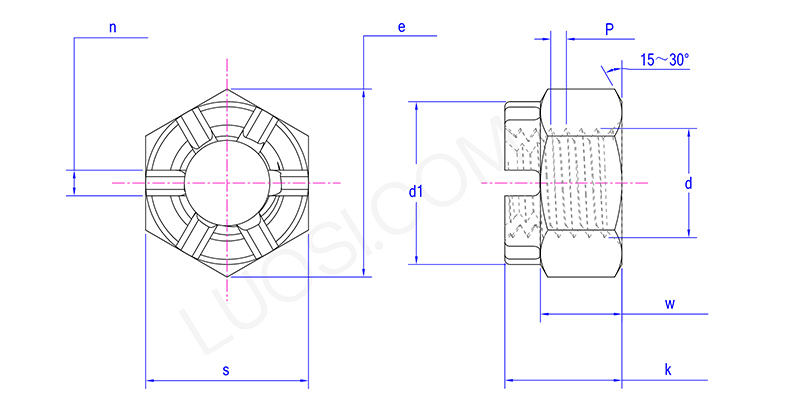

Parametre produktu

Po	M18	M20	M22	M24	M27	M30	M33	M36
P	1.5\|2	1.5\|2	1.5\|2	1.5\|2	1.5\|2	1.5\|2	1.5\|2	1,5\|2\|3
d1 max	25	28	30	34	38	42	46	50
d1 min	24.16	27.16	29.16	33	37	41	45	49
e min	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79
k max	23.6	26.3	29.8	31.9	34.7	37.6	41.5	43.7
k min	22.76	25.46	28.96	30.9	33.7	36.6	40.5	42.7
n max	5.7	5.7	6.7	6.7	6.7	8.5	8.5	8.5
n min	4.5	4.5	5.5	5.5	5.5	7	7	7
s max	27	30	34	36	41	46	50	55
s min	26.16	29.16	33	35	40	45	49	53.8
w max	17.6	20.3	21.8	23.9	26.7	28.6	32.5	34.7
w min	16.9	19.46	20.5	23.06	25.4	27.76	30.9	33.7

FAQ

Otázka: Aká je primárna funkcia dvojitej zaistenej korunkovej matice s drážkou?

Odpoveď: Hlavnou úlohou dvojitej zaistenej korunkovej matice so štrbinou je pevne zapadnúť na skrutku alebo kolík so závitom – takže sa pri vibráciách neuvoľní. Má taký dizajn koruny (alebo lemovaný, ako s malými zárezmi), ktorý vám umožňuje zasunúť závlačku alebo bezpečnostné lanko cez štrbiny a dieru v skrutke. To vytvára pevný mechanický zámok, ktorý sa nešmýka.

Preto je táto štrbinová korunová matica nevyhnutnosťou pre práce dôležité z hľadiska bezpečnosti, ako napríklad v automobilovom alebo leteckom priemysle.
