Dvojfunkčná korunková matica s drážkou

Dvojfunkčná korunková matica so slotom je komponent, v ktorom môže Xiaoguo® ako dodávateľ rýchlo prototypovať vlastné návrhy, čím sa výrazne zrýchľujú vývojové cykly klientov. Zvyčajne sa vyrába z kalenej ocele, aby sa zabezpečilo, že vydrží vysoké namáhanie v ťahu a šmyku.

Model:GB/T 9457-1988

Odoslať dopyt

Popis produktu

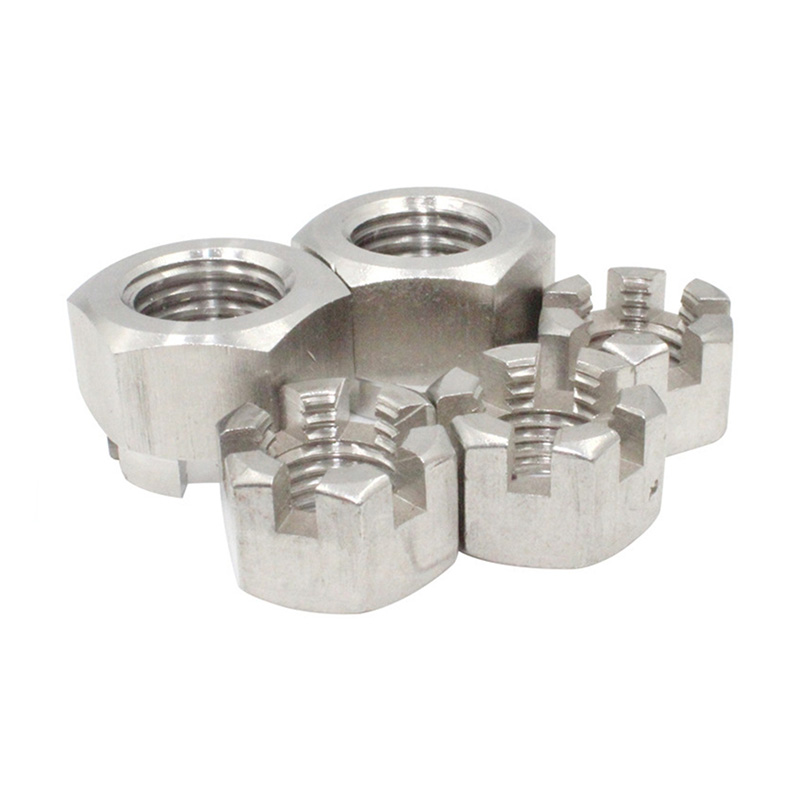

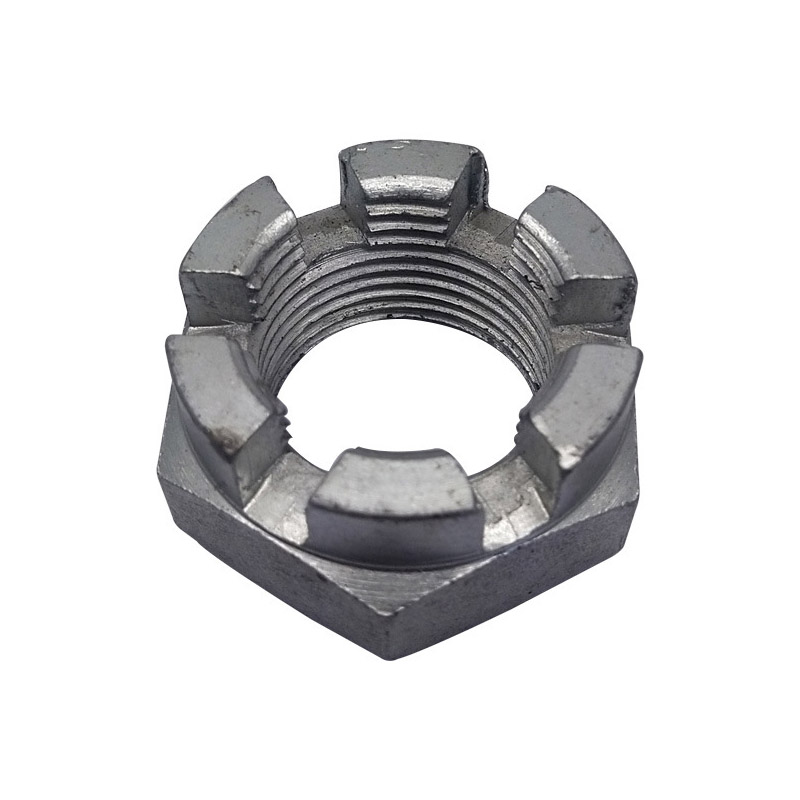

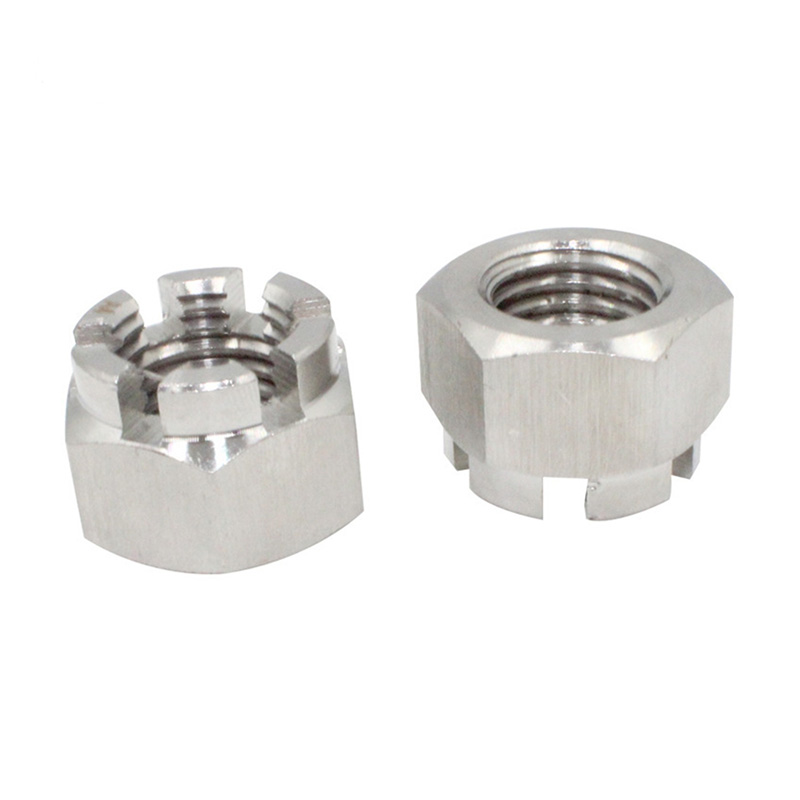

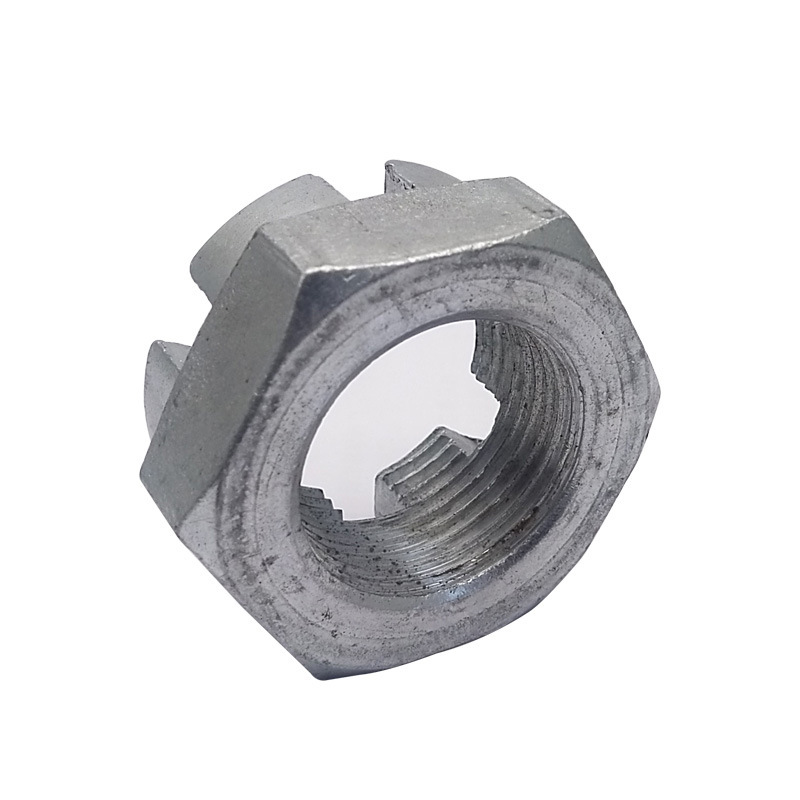

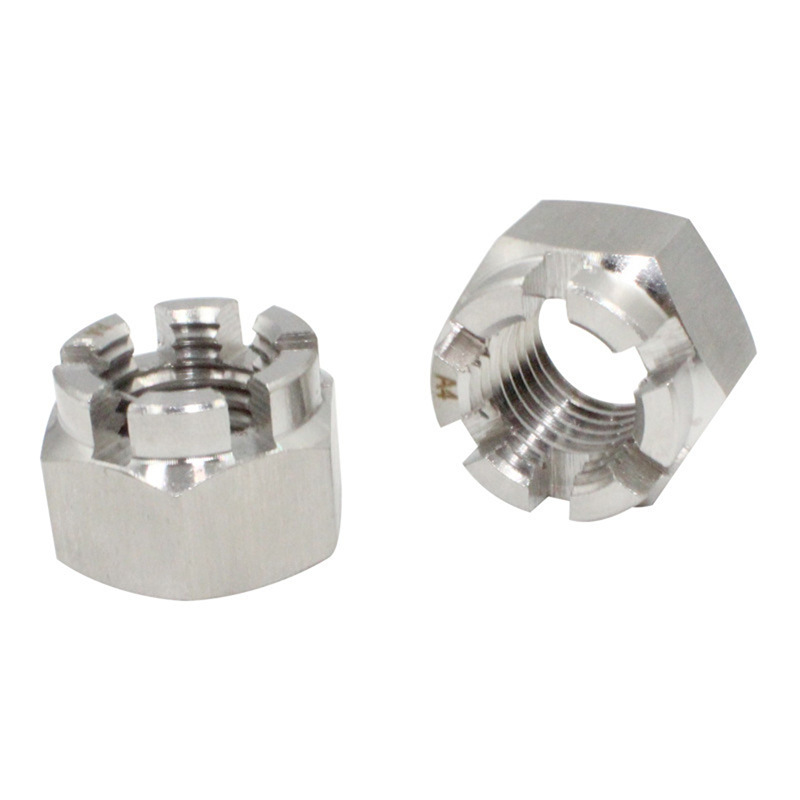

Tento typ dvojfunkčnej korunnej matice so slotom vyzerá veľmi jedinečne. Jeho spodná časť je šesťhranná - možno ju teda ovládať bežným kľúčom - a vrchná časť má tvar kupoly.

Kopulová časť má niekoľko štrbín (zvyčajne šesť), ktoré sú rovnomerne rozmiestnené a rozprestierajú sa priamo pozdĺž osi matice. Tieto štrbiny sú precízne opracované a môžu sa dokonale zhodovať so štandardnými otvorenými kolíkmi. Konštrukcia tejto matice s okrúhlou hlavou s drážkou je praktická aj bezpečnostná: akonáhle maticu dotiahnete, môže byť upevnená na mieste, čím sa zabráni jej vypadnutiu zo skrutky v dôsledku vibrácií alebo iných síl.

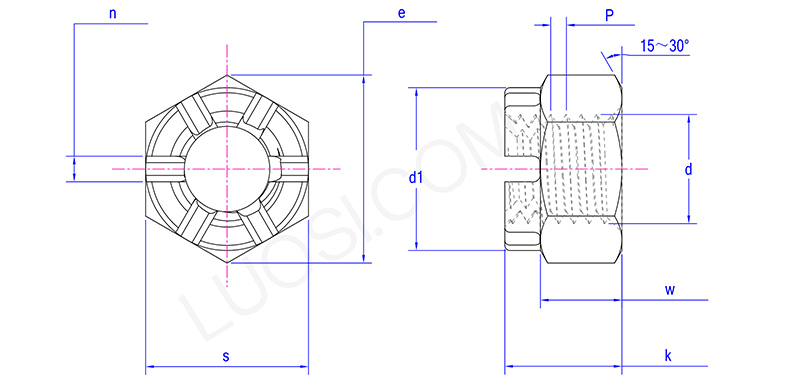

Parametre produktu

Po	M18	M20	M22	M24	M27	M30	M33	M36
P	1.5	1.5\|2	1.5	2	2	2	2	3
d1 max	25	28	30	34	38	42	46	50
d1 min	24.16	27.16	29.16	33	37	41	45	49
e min	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79
k max	21.8	24	27.4	29.5	31.8	34.6	37.7	40
k min	20.96	23.16	26.56	28.66	30.8	33.6	36.7	39
n max	5.7	5.7	6.7	6.7	6.7	8.5	8.5	8.5
n min	4.5	4.5	5.5	5.5	5.5	7	7	7
s max	27	30	34	36	41	46	50	55
s min	26.16	29.16	33	35	40	45	49	53.8
w max	15.8	18	19.4	21.5	23.8	25.6	28.7	31
w min	15.1	17.3	18.56	20.66	22.96	24.76	27.86	30

Vysoký nákladový výkon

Táto dvojfunkčná korunková matica so slotom ponúka vynikajúcu hodnotu za peniaze, pretože kombinuje funkcie bežnej matice s nezávislým uzamykacím zariadením - všetko v jednom a za relatívne nízku cenu.

Tento integrovaný dizajn výrazne zjednodušuje riadenie zásob a znižuje počet komponentov potrebných na montáž. Aj keď tvorí veľmi spoľahlivé mechanické uzamykacie spojenie, táto drážkovaná matica s okrúhlou hlavou zostáva konkurencieschopná. Najmä ak vezmete do úvahy náklady na bezpečnosť a údržbu, ktorým sa môžete vyhnúť, je to ešte viac. Je lacný a funguje dobre, čo z neho robí rozumnú voľbu šetriacu náklady pre mnohé odvetvia.

FAQ

Otázka: Sú vaše korunové matice s drážkami v súlade s medzinárodnými normami?

Odpoveď: Áno, naša korunková matica s dvojitou funkciou a drážkou je vyrobená podľa hlavných medzinárodných noriem – ako DIN 935 a ISO 4161. To znamená, že budú mať konzistentnú kvalitu, správne veľkosti a budú vždy spoľahlivo fungovať.

Ak nám poviete, ktorý štandard potrebujete, uistíme sa, že drážkovaná korunová matica presne spĺňa tieto špecifikácie. Týmto spôsobom zapadne priamo do vášho globálneho dodávateľského reťazca bez akýchkoľvek problémov.
