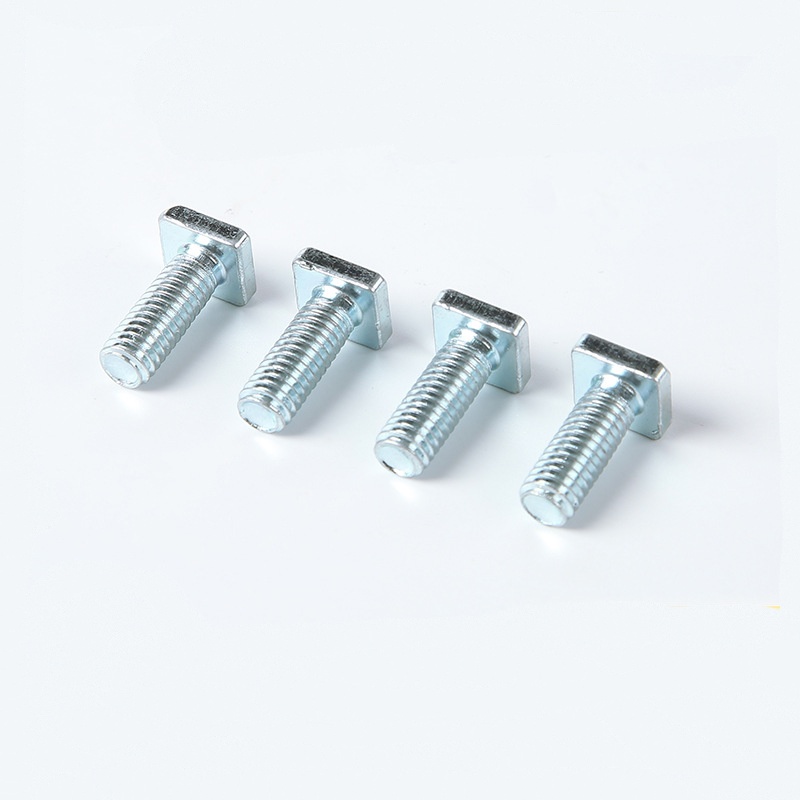

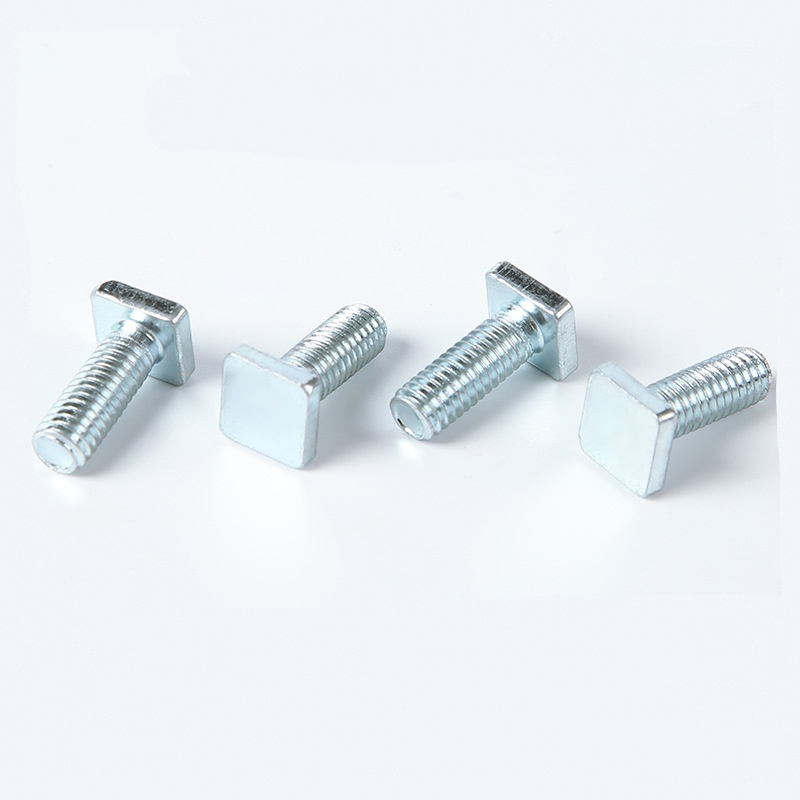

Strojová skrutka so štvorcovou hlavou triedy A

Strojová skrutka Xiaoguo® triedy A so štvorcovou hlavou na sklade má štvorcový dizajn so štvorcovou hlavou. Môžu dosiahnuť mechanické blokovanie proti krúteniu, ktoré môže zvýšiť úroveň bezpečnosti v špecifických pracovných prostrediach.

Odoslať dopyt

Popis produktu

Strojová skrutka so štvorcovou hlavou triedy A je typ spojovacieho prvku so štvorcovou hlavou. Skladá sa zo štvorcovej hlavy a časti so závitovou tyčou. Zvyčajne sa používa v spojení so štvorcovými maticami alebo šesťhrannými maticami, alebo sa môže priamo naskrutkovať do závitových otvorov. Skrutky so štvorcovou hlavou boli hlavným spojovacím materiálom od 19. storočia do začiatku 20. storočia. Boli široko používané pri stavbe infraštruktúry, ako sú mosty a železnice, vďaka ich ľahkému kovaniu a vynikajúcej odolnosti proti krúteniu. V súčasnosti vďaka svojim jedinečným konštrukčným výhodám stále zohráva úlohu pri ťažkých strojoch, železničných tratiach, údržbe zariadení a reštauráciách historických budov.

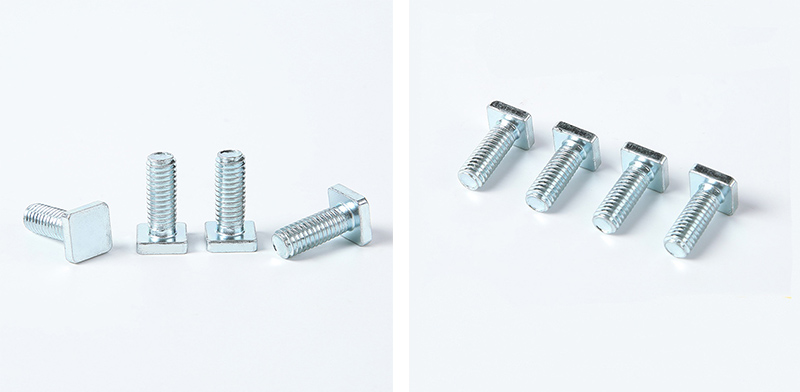

Grade A Square Head Machine Bolt

Štrukturálne charakteristiky

Zhrnutie štrukturálnych charakteristík strojovej skrutky so štvorcovou hlavou triedy A: Korelácia medzi geometrickými vlastnosťami a funkčným dizajnom.

Konštrukčné komponenty Kľúčové vlastnosti Základné funkcie

Hlava Štvorcový tvar, široké protiľahlé strany, veľká výška. Poskytuje prenos vysokého krútiaceho momentu, protišmykovú funkciu, je vhodný pre slepú montáž a vhodný na tlačenie značiek.

Krk Ploché hrdlo (antirotačné), príruba (ložisko), krátky čap (vedenie) Mechanické antirotačné, chrániace povrch obrobku, vedenie slepého otvoru

Hriadeľová časť Čiastočne závitová (hladká časť hriadeľa) Odoláva šmykovému zaťaženiu, poskytuje presné polohovanie a zabraňuje koncentrácii napätia v závitoch

Závitová časť Hlavne hrubé zuby, tolerancia 6g. Vysokopevnostné spojenie, spoľahlivo spolupracujúce s maticou.

Typ zakončenia Plochý koniec / skosený koniec / cylindrický koniec Vhodné pre rôzne podmienky inštalácie

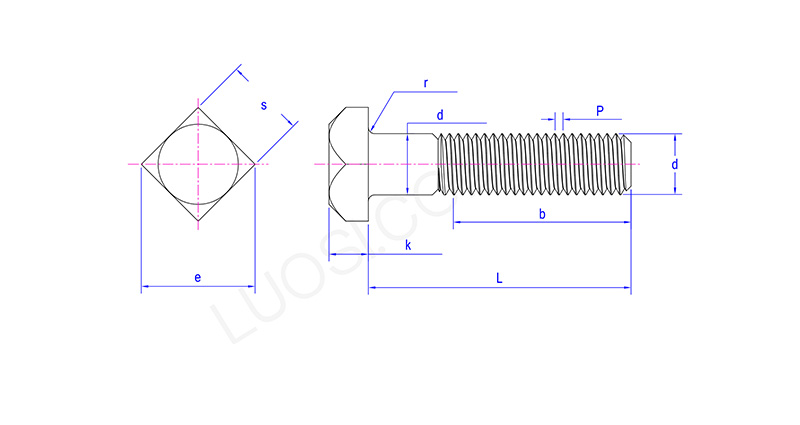

Grade A Square Head Machine Bolt

Po	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Prípravky pred použitím

Skôr ako plánujete použiť strojovú skrutku so štvorcovou hlavou triedy A, odporúčame vám skontrolovať tieto položky.

（1）Potvrďte zhodu špecifikácií skrutiek

Špecifikácia závitu: Uistite sa, že priemer a stúpanie závitu skrutky so štvorcovou hlavou sú presne rovnaké ako priemer a stúpanie zodpovedajúcej matice alebo závitového otvoru.

Výber dĺžky: Dĺžka skrutky by mala byť taká, aby po utiahnutí matice boli na konci skrutky odkryté 2 až 3 úplné závity.

Rozmery strany hlavy: Uistite sa, že šírka štvorcovej hlavy zodpovedá veľkosti otvoru použitého kľúča.

Stupeň sily: Podľa potreby vyberte vhodný stupeň.

（2）Skontrolujte polohy otvorov v obrobku

Okrúhly otvor vs štvorcový otvor: Cez okrúhly otvor môžu prechádzať bežné skrutky so štvorcovou hlavou. Ak sa však vyžaduje ochrana proti otáčaniu, musí sa na obrobku vytvoriť predvŕtaná inštalačná plocha pre štvorcový otvor, ktorá umožní vloženie krku štvorcovej hlavy.

Tolerancia priemeru: Priemer okrúhleho otvoru by mal byť o 0,5 až 1,0 mm väčší ako priemer drieku skrutky.

Zaoblenie rohu otvoru: Ak musí hlava strojovej skrutky so štvorcovou hlavou triedy A úplne priľnúť k povrchu obrobku, otvor by mal byť zaoblený alebo zapustený.

（3）Čistenie a mazanie

Odstráňte olejové škvrny, železné piliny, staré nátery a iné nečistoty zo závitov.

Pri materiáloch z nehrdzavejúcej ocele alebo v prostredí s vysokou teplotou sa odporúča na závity naniesť antiadhézny prostriedok alebo mazací tuk so sulfidom molybdénovým.

Na bežné skrutky z uhlíkovej ocele je možné použiť malé množstvo oleja na zníženie koeficientu trenia.
