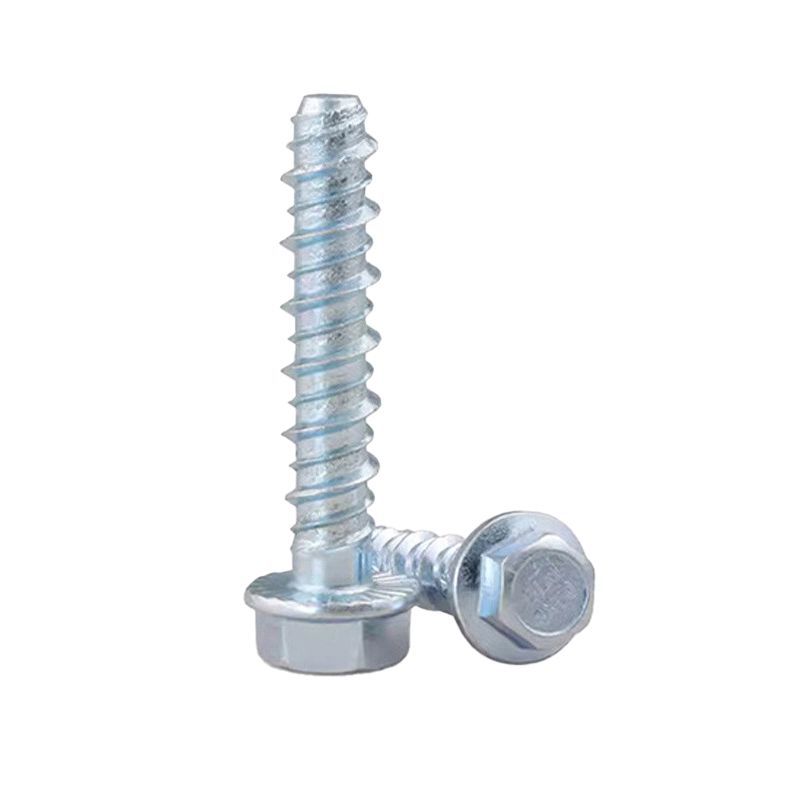

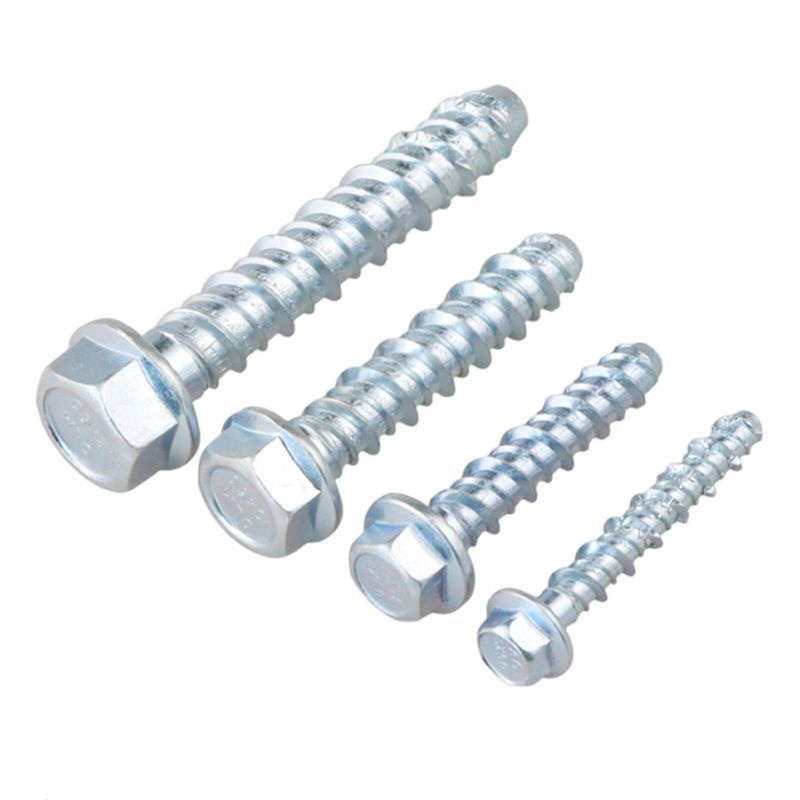

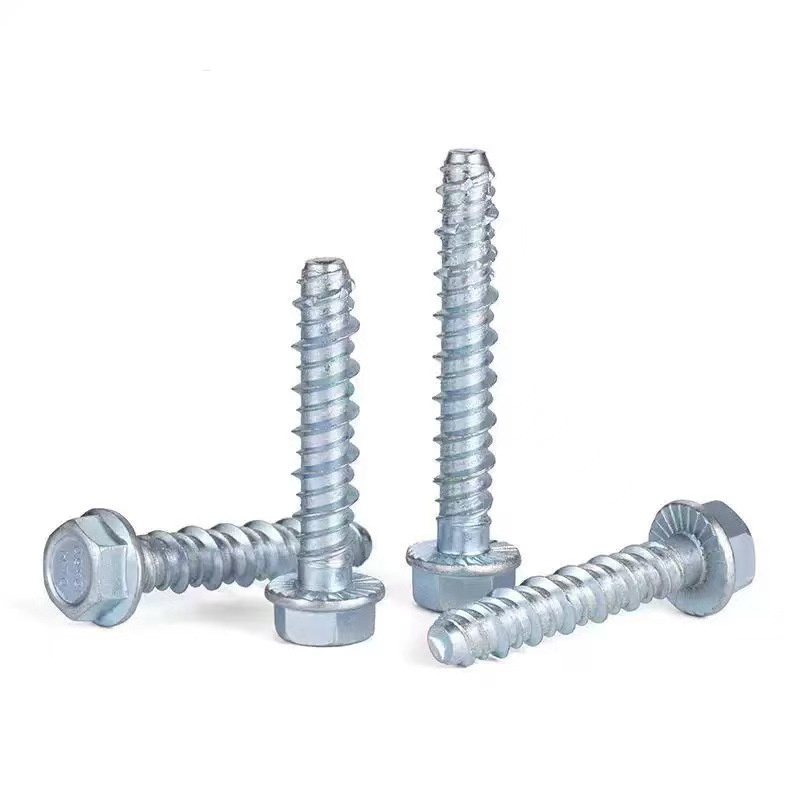

Samorezná kotviaca skrutka do betónu so šesťhrannou prírubovou hlavou

Najpopulárnejší produkt dodávateľa Xiaoguo® v poslednej dobe - samorezná skrutka do betónu so šesťhrannou hlavou s prírubou M6 až M16, tvrdené závity vyrezané do betónu bez predbežného závitovania. Hlava príruby šetrí podložky a odoláva uvoľneniu. Žiadne dilatačné napätie, takže ho môžete umiestniť blízko okrajov. Skladom pre rýchle odoslanie.

Odoslať dopyt

Popis produktu

Nasledujú základné fyzikálne parametre samoreznej kotviacej skrutky pre betón s šesťhrannou prírubou od dodávateľa Xiaoguo®, použiteľné pre bežné špecifikácie v rozsahu od M6 do M16.

（1）Menovitý priemer a rozsah dĺžky

Menovitý priemer (d)	Bežná dĺžka (L)	Efektívna dĺžka závitu	Výška hlavy	Priemer príruby
M6	40,50,60,70,80,100 mm	≈L-10mm	4,5-5,0 mm	12-13 mm
M8	50,60,70,80,90,100,120,150 mm	≈L-12mm	5,5-6,0 mm	16-17 mm
M10	60,75,80,90,100,120,150 mm	≈L-15mm	7,0-7,5 mm	19-20 mm
M12	80,100,120,150,180,200 mm	≈L-18mm	8,5-9,0 mm	22-24 mm
M16	100,120,150,180,200 mm	≈L-22 mm	11-12 mm	28-30 mm

Ak dĺžka presahuje 200 mm, vieme ju prispôsobiť, no hĺbku kotvenia je potrebné znovu overiť.

(2) Materiál a tvrdosť

Materiál	Číslo modelu	Tvrdosť povrchu (HRC)	Tvrdosť jadra (HRC)	Možnosti povrchovej úpravy
Uhlíková oceľ	10B21	52-58	32-40	Elektrogalvanické zinkovanie (5–8 μm), žltý zinok, mechanické zinkovanie, povrchová úprava Dacromet
Nerezová oceľ A2	304	45-50	25-30	Prirodzená pasivácia, elektrolytické leštenie
Nerezová oceľ A4	316	45-50	25-30	Originálna pasivácia farieb

Hex Flange Head Self Tapping Concrete Anchor Bolt

Výhody, ktoré prináša štruktúra

Nie roztiahnutím rúry, ale samozasúvaním závitov - Štrukturálny vrchol samoreznej kotviacej skrutky pre betón s šesťhrannou hlavou. Kotviaca skrutka vyzerá ako super veľká skrutka, ale je úplne odlišná od bežných rozperných skrutiek.

（1）Vstavané tesnenie + zuby

Príruba samoreznej kotviacej skrutky do betónu so šesťhrannou hlavou je integrálne tvarované tesnenie, ktoré sa nikdy neodlepí. Pod prírubou je tiež prstenec malých zubov. Pri utiahnutí preniknú do oceľového plechu alebo tesnenia a počas prevádzky stroja sa neuvoľnia.

(2) Nite sú tvrdé ako nôž.

Závitová časť, ktorá prešla povrchovým kalením, je tvrdá ako dláto. Zatlačte ju do predvŕtaného otvoru. Čepeľ na strane so závitom zoškrabe betón, aby vytvoril zodpovedajúci vnútorný závit, a potom sa bezpečne uchytí. Nerozťahuje sa smerom von, aby sa od seba odtlačil. Namiesto toho sa spolieha na vzájomné spojenie závitov, takže nepraská betón.

(3) Celé vlákno

Od spodnej časti príruby až po špičku je celá so závitom. Čím hlbšie je zaskrutkovaná, tým väčšia je dĺžka závitu, ktorý sa zahryzne do betónu, a tým silnejší bude odpor proti vztlaku.

（4）Ostro špicaté vedenie, žiadna odchýlka

Na konci je malý kužeľovitý hrot, ktorý pripomína vodiaci vrták. Po vložení do otvoru sa zašpicatený koniec pritlačí na spodok otvoru, čím sa zabezpečí, že skrutka samoreznej kotvy do betónu so šesťhrannou prírubou je kolmá na povrch steny a nebude sa pri uťahovaní nakláňať.

（5）Podpora pre opakované použitie

Ak sa vyskytne akýkoľvek problém, túto kotviacu skrutku je možné úplne odstrániť pomocou kľúča, premiestniť a potom znova nainštalovať. Je obzvlášť vhodný pre situácie, keď je potrebné skrutku viackrát rozobrať a znova namontovať.

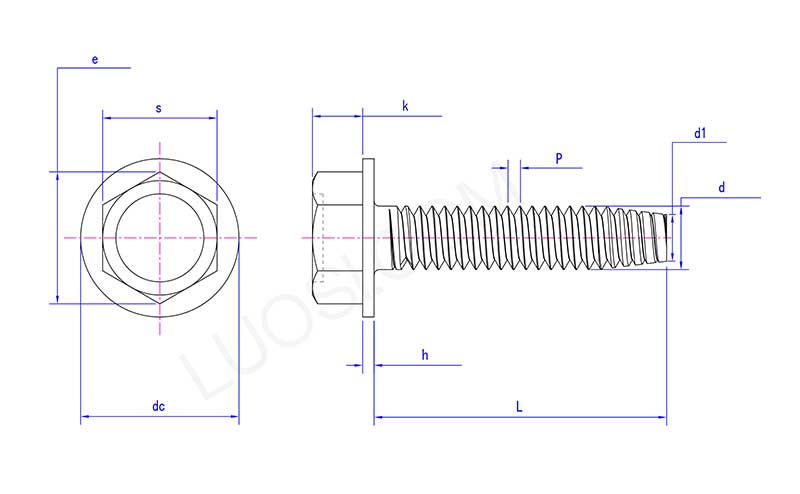

Hex Flange Head Self Tapping Concrete Anchor Bolt

Po	#2	#3
P	56	48
s max	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
jednosmerný max	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
h min	0.01	0.01
d max	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078
