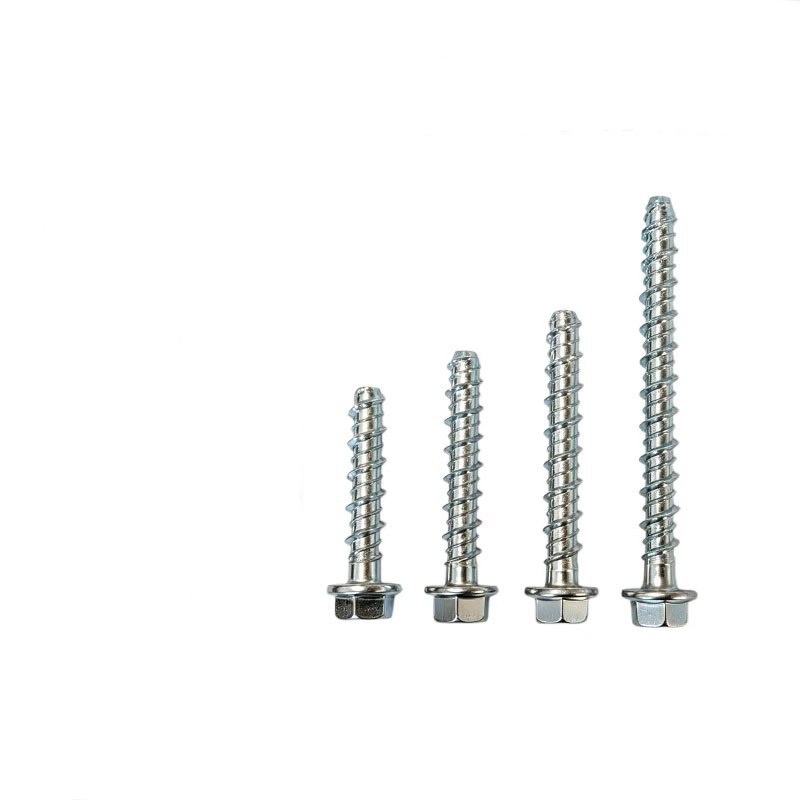

Šesťhranná príruba samorezná kotviaca skrutka do betónu

Továrenská šesťhranná prírubová samorezná kotviaca skrutka do betónu Xiaoguo® – jednodielna konštrukcia s prírubovou hlavou a kalenými závitovými závitmi. Žiadne rozpínacie puzdro, žiadne praskanie hrán ako staré skrutky. Odnímateľné a opakovane použiteľné. Pevnejšie v betóne a murive. K dispozícii sú veľkoobchodné ceny - vyžiadajte si cenovú ponuku.

Odoslať dopyt

Popis produktu

Šesťhranná prírubová samorezná betónová kotviaca skrutka z Číny Xiaoguo® sa skladá z piatich častí: hlava, príruba, hriadeľ, samorezný závit a vodiaca časť chvosta.

1.Hlava šesťhrannej príruby

Hlava má štandardný šesťhranný tvar a šírka protiľahlých strán zodpovedá rozmerom šesťhrannej hlavy DIN. Pod hlavou je integrálne vytvorený prírubový kotúč.

Funkcia:

K dispozícii je štandardný nástrčný kľúč alebo rázový kľúč so šesťhrannou hlavou, čo zjednodušuje inštaláciu.

Príruba zväčšuje kontaktnú plochu s pevným komponentom, čím zabraňuje stlačeniu mäkkých materiálov.

Spodná časť príruby je vybavená radiálnymi zúbkami, ktoré zabraňujú uvoľneniu vplyvom vibrácií po utiahnutí.

2. Tyčová časť a závitová prechodová časť

Prechod tyče: Pod spojovacou prírubou je krátka ľahká tyč (asi 2–3 mm). To zabraňuje prílišnej koncentrácii koreňa závitu a tiež poskytuje hladkú dosadaciu plochu pre prírubu.

3. Samorezný / Závitový závit

Štandardný metrický závit, s uhlom profilu zubov 60°, ostrými zubami a reznou hranou.

Niť je asymetrická. Predná strana postupujúcej strany je strmšia, zatiaľ čo zadná strana je jemnejšia, čo prispieva k zarezávaniu do substrátu.

4. Vodiaca časť chvosta

Zaveďte samoreznú kotviacu skrutku do betónu so šesťhrannou prírubou do vyvŕtaného otvoru, aby ste zabránili akejkoľvek odchýlke počas počiatočného záberu závitov.

Hexagon Flange Self Cutting Concrete Anchor Bolt

Šesťhranná príruba samorezná kotviaca skrutka do betónu VS Tradičné rozpínacie kotviace skrutky

Zohľadnenie viacerých aspektov a vykonanie komplexného porovnania medzi šesťhrannou prírubovou samoreznou kotvovou skrutkou do betónu a tradičnými rozpínacími kotviacimi skrutkami.

1.Bolo urobené priame porovnanie z hľadiska krokov inštalácie, požiadaviek na podklad, nosnosti a rozoberateľnosti atď.

Porovnávací projekt Šesťhranná príruba samorezná betónová kotviaca skrutka Tradičné rozpínacie kotviace skrutky

Kroky inštalácie ① Vŕtanie → ② Vyčistenie otvoru → ③ Vloženie ① Vŕtanie → ② Vyčistenie otvoru → ③ Vloženie expanznej trubice → ④ Zaklopanie do kužeľovej hlavy → ⑤ Utiahnutie matice

Inštalačné náradie Príklepová vŕtačka + nástrčný kľúč / rázový uťahovák Príklepová vŕtačka + kladivo + kľúč

Je potrebné štrajkovať? Nie je to nutné. Povinné

Požiadavky na okraj/rozstup Malý Veľký

Riziko základného materiálu Žiadne dilatačné napätie, nespôsobuje praskanie betónu Nadmerné dilatačné napätie môže viesť k praskaniu betónu

Bude v prevádzke hneď po inštalácii? Áno Áno

2. Porovnanie času inštalácie (obsluha jednou osobou, jedna kotviaca skrutka)

Šesťhranná príruba samorezná kotviaca skrutka do betónu: Približne 40 až 60 sekúnd (vŕtanie + čistenie + vkladanie)

Tradičné rozpínacie kotviace skrutky: Približne 90 - 120 sekúnd (vŕtanie + čistenie + vkladanie + závitovanie + uťahovanie)

3. Náklady na prepracovanie a opravu

Šesťhranná príruba samorezná kotviaca skrutka do betónu：Počas inštalácie môže momentový kľúč ľahko ovládať krútiaci moment a nepraská betón.

Tradičné rozperné kotviace skrutky: Počas procesu inštalácie bola použitá nadmerná sila, čo spôsobilo prasknutie betónu. Je potrebné odstrániť starý diel a vyvŕtať nový otvor, čo je časovo náročné a môže to ovplyvniť aj vzhľad.

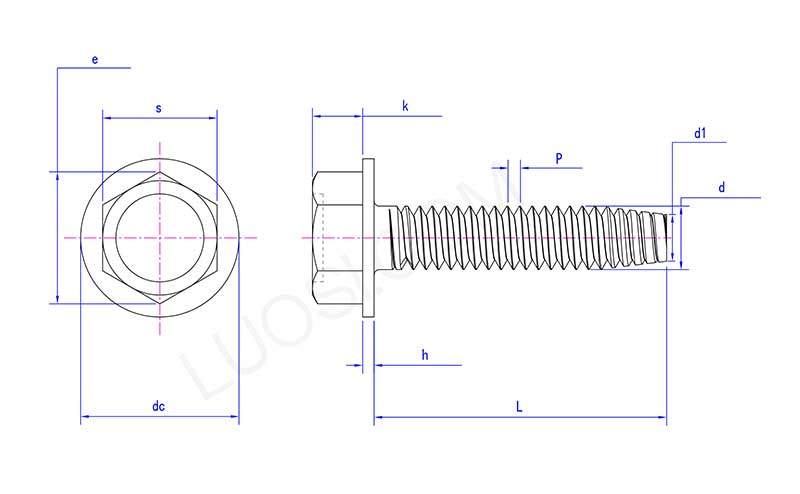

Hexagon Flange Self Cutting Concrete Anchor Bolt

Po	#2	#3
P	56	48
s max	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
jednosmerný max	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
h min	0.01	0.01
d max	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078
