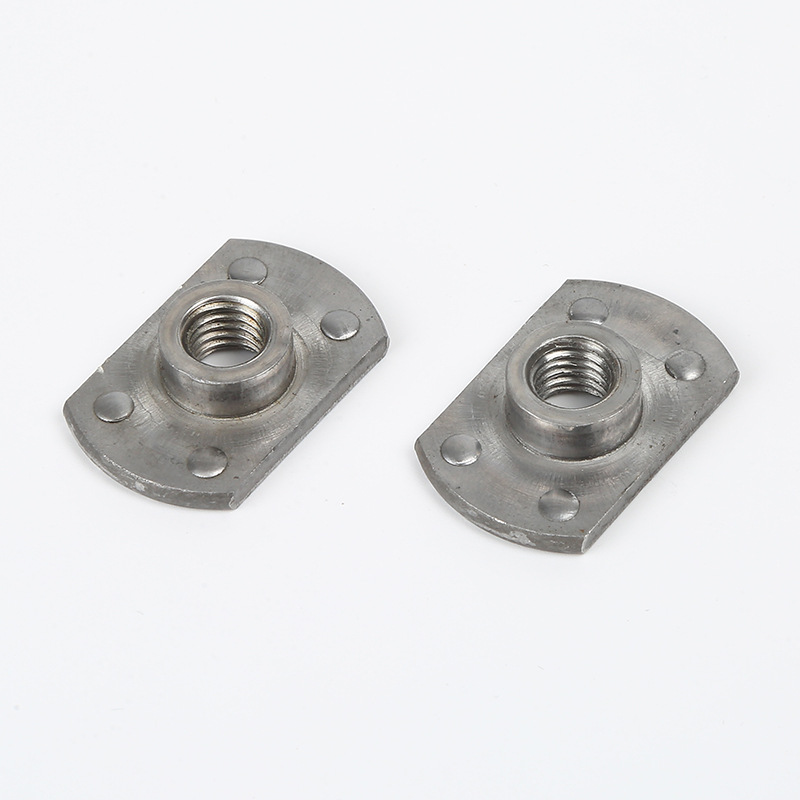

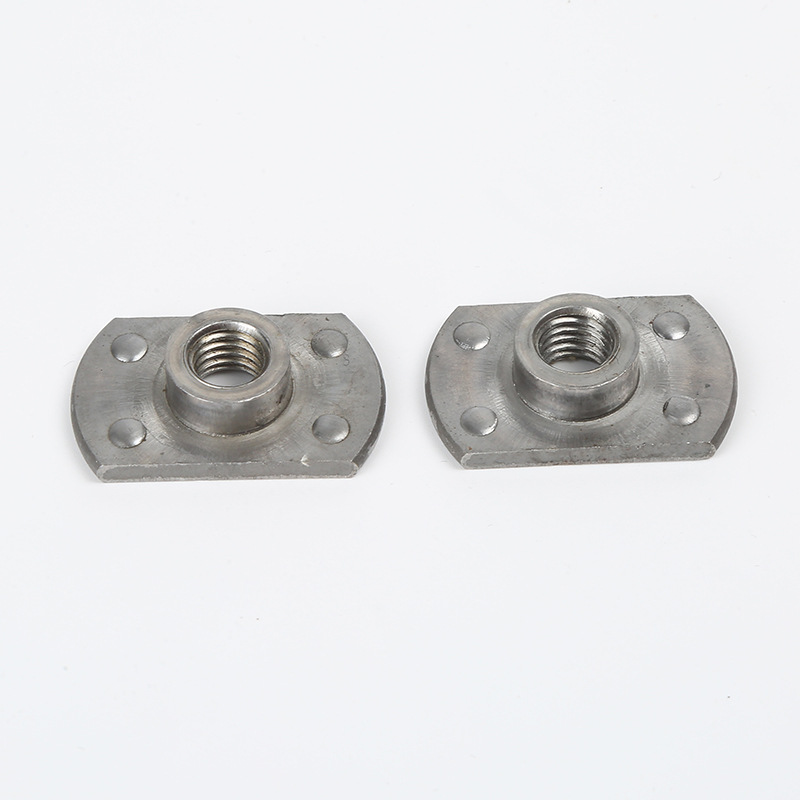

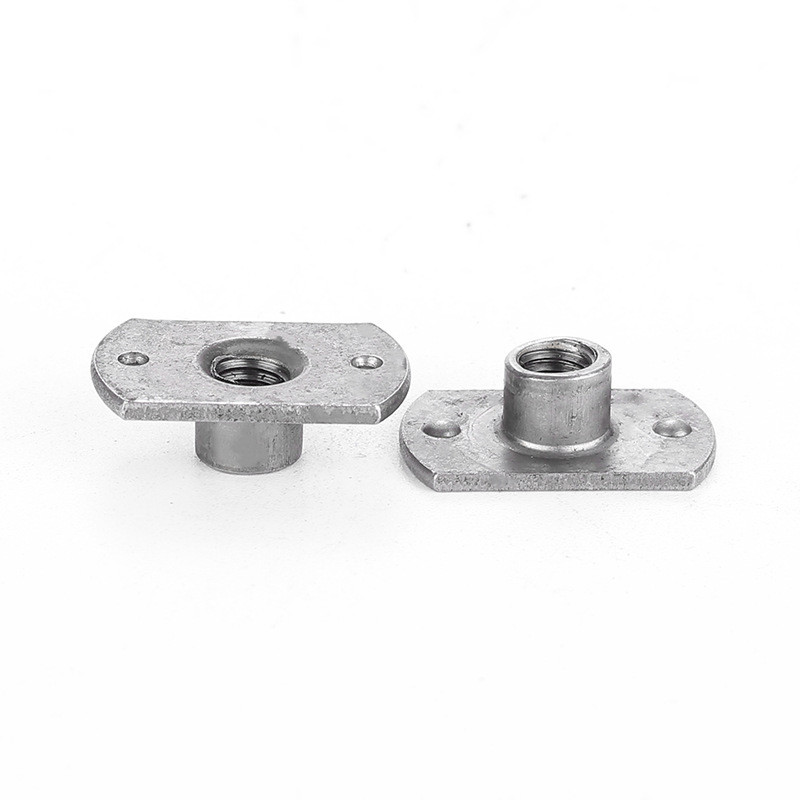

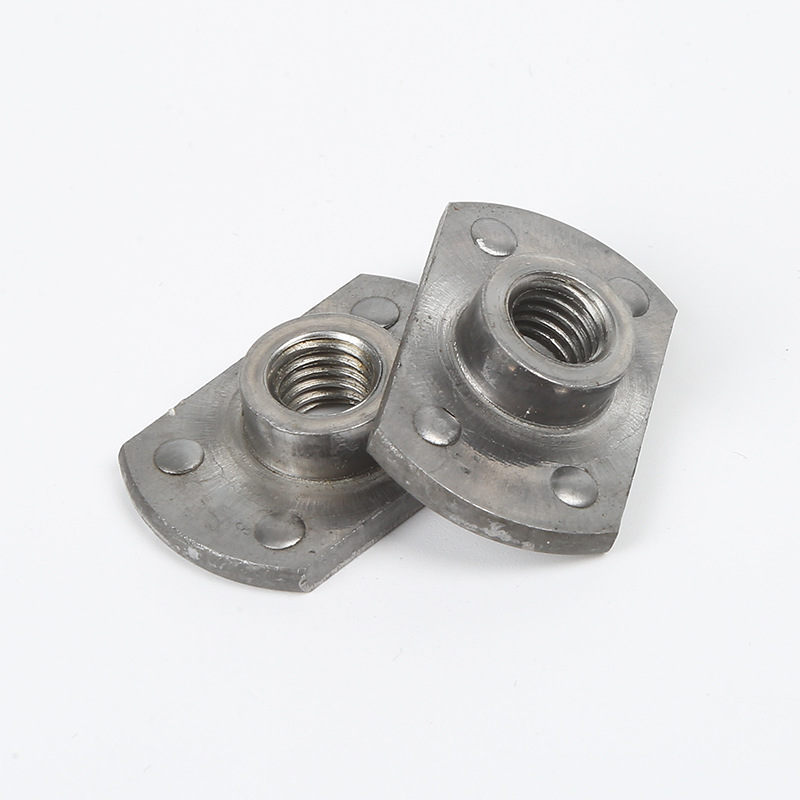

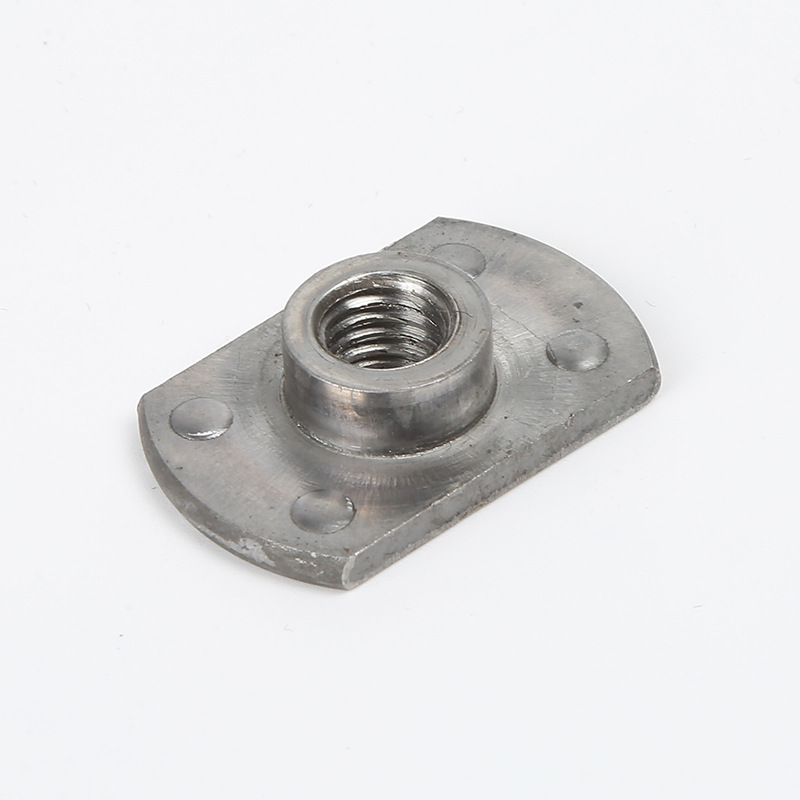

Integrálne zváracie matice v štýle T

Tento jedinečný profil zváracích matíc Integral T Style v tvare T poskytuje zvýšenú stabilitu a zarovnanie počas procesu zvárania. Spoľahlivé a včasné dodanie zostáva kľúčovým záväzkom spoločnosti Xiaoguo® voči svojim globálnym klientom vrátane výrobcov, distribútorov a priemyselných partnerov, čím sa zabezpečuje bezproblémová prevádzka v rámci ich dodávateľských reťazcov.

Model:JIS B1196-3.2-1994

Odoslať dopyt

Popis produktu

Integrálne zváracie matice v štýle T majú štandardné veľkosti na základe veľkosti závitu – napríklad M4, M5, M6, M8, 1/4"-20, 5/16"-18 – ako aj priemer príruby, celkovú výšku, výšku vyčnievania a konštrukciu nohy.

Existujú kľúčové normy, ktorými sa riadia, ako napríklad ISO 10511, DIN 928 (veľmi používané v Európe) a rôzne špecifikácie výrobcov automobilov. Rozmery sú dodržané presné, aby sa zabezpečilo, že zváranie bude vždy fungovať rovnako, závity budú správne sedieť a budú zarovnané.

Výber správnej veľkosti zváracej matice T-Style pre hrúbku plechu je skutočne dôležitý. Zabezpečuje, aby bol zvar pevný a spoj dobre držal.

Výhody produktu:

Po nainštalovaní zváracích matíc v štýle Integral T si nevyžadujú veľkú údržbu. Pred použitím ich uložte niekde na suchom mieste a držte z nich oleje alebo odpadky – tie sa môžu pokaziť pri zváraní.

Hlavná vec je správne nastavenie zvárania: prúd, čas, tlak. To zaisťuje, že zvar je pevný a konzistentný. Ako dobre držia v priebehu času, väčšinou závisí od toho, aký dobrý je počiatočný zvar a či je materiál alebo povrchová úprava vhodná pre miesto, kde sa používajú.

Ak sú zvarené správne, zváracie matice v štýle Integral T zostanú nasadené ako trvalé, bezproblémové riešenie so závitom tak dlho, kým sa celá zostava používa.

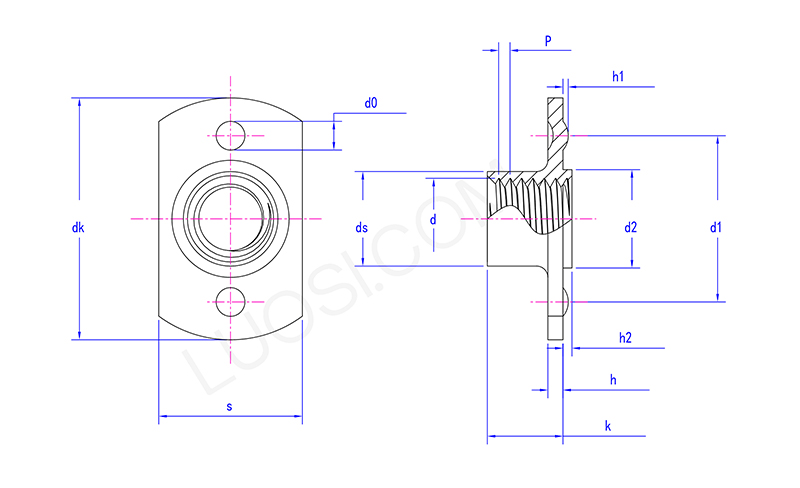

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1 丨 1,25	1,25 丨 1,5	1,5 丨 1,75
dk max	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d2 max	6.9	6.9	8.9	10.9	12.9	14.9
d2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 max	0.8	0.8	0.8	0.8	1.2	1.2
h2 min	0.6	0.6	0.6	0.6	1	1
d0 max	3.25	3.25	3.25	3.25	4.05	4.05
d0 min	2.75	2.75	2.75	2.75	3.55	3.55
h1 max	0.6	0.6	0.6	0.6	0.7	0.7
h1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 max	15.2	15.2	17.25	17.25	22.3	24.3
d1 min	14.8	14.8	16.75	16.75	21.7	23.7

Zjednotené štandardy:

Pri výrobe zváracích matíc v štýle Integral T prísne kontrolujeme kvalitu. To znamená kontrolovať materiály, keď prichádzajú, merať veci, ako sú závity a výšku vyčnievania v rôznych krokoch výroby, a robiť testy, ktoré zlomia časti, aby sa skontrolovala pevnosť zvaru, aký krútiaci moment dokážu uniesť a odpor proti vytlačeniu. Tiež kontrolujeme povrchovú úpravu a odoberáme vzorky finálnych šarží pomocou štandardov AQL.

Používame štatistickú kontrolu procesu, aby sme sa uistili, že každá matica T-Style zostane konzistentná a spĺňa špecifikácie.
