Zástrčka s vnútorným šesťhranným závitom

Ak máte počas procesu testovania vzorky nejaké otázky, môžete nám po obdržaní vzorky Xiaoguo® zástrčky potrubia s vnútornou šesťhrannou zásuvkou zanechať správu. Budeme vám vedieť pomôcť a poskytneme aj pokyny k produktu.

Odoslať dopyt

Popis produktu

Štrukturálne vlastnosti vnútorného šesťhranného závitového nátrubku samčieho potrubia spočívajú najmä v dizajne hlavy, štruktúre závitu a princípe tesnenia. To umožňuje nielen jednoduchú inštaláciu, ale aj schopnosť efektívne utesniť kvapaliny.

（1） Štruktúra hlavy: Vnútorný šesťhranný a zapustený dizajn

①Vnútorný šesťhranný: V strede hlavy je vnútorná šesťhranná drážka, ktorú je možné nainštalovať a rozobrať pomocou štandardného šesťhranného kľúča.

② Konštrukcia zapustenej hlavy: Po inštalácii môže byť zástrčka úplne ponorená do povrchu zariadenia, čím sa zachová hladký celkový vzhľad a zabráni sa poškodeniu alebo uvoľneniu exponovaných častí v dôsledku náhodných kolízií.

(2) Štruktúra závitu: Kónický závit

1. Závitová norma: Vnútorná šesťhranná zásuvka zástrčky na rúrku prijíma medzinárodne uznávanú normu NPT (60° uhol zubov) amerického systému alebo BSP/PT (55° uhol zubov) britského systému pre kužeľové rúrkové závity.

2. Kužeľ závitu: Základnou vlastnosťou je kužeľ závitu 1:16.

3. Presnosť spracovania: Závity vnútorného šesťhranného závitu zástrčky samčieho potrubia boli precízne vyrobené a tiež podliehajú prísnej kontrole tolerancie, aby sa zaistilo dokonalé prispôsobenie rozhrania.

4.Vstavaný tesniaci krúžok: V spodnej časti závitu bude integrovaný ED tesniaci krúžok. Tento integrovaný dizajn ďalej zvyšuje tesniaci účinok a je vhodný pre systémy s extrém

vysoké požiadavky na presnosť.

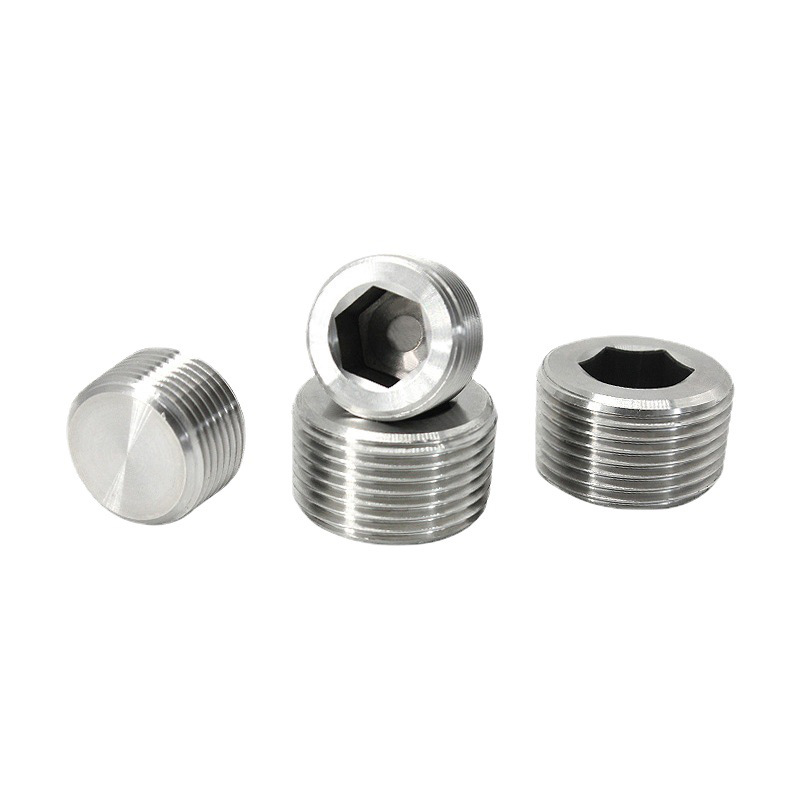

Male Pipe Plug Internal Hex Thread Socket

(3) Princíp tesnenia

1. Tesnenie kov na kov: Keď sú vnútorné a vonkajšie kužeľové rúrky so závitmi zaskrutkované, vnútorné a vonkajšie kužeľové povrchy prejdú miernou deformáciou kovu a tesne priľnú k sebe, čím sa vytvorí úplné tesnenie kov na kov.

2.Pomocné tesnenie: Na dosiahnutie najlepšieho tesniaceho účinku si závity NPT zvyčajne vyžadujú pred inštaláciou nanesenie protilepiaceho prostriedku alebo navinutie tesniacej pásky (tesnenia) na povrch závitu.

3. Odoláva vysokému tlaku: Táto robustná tesniaca konštrukcia kov na kov sa väčšinou používa v oblastiach, kde sa vyžaduje extrémne vysoký tlak.

Otázky a odpovede

（1）Poskytujete ku každej objednávke tabuľku so špecifikáciou krútiaceho momentu?

Áno, zásielka bude obsahovať tabuľku odporúčaní inštalačného momentu. Môže byť vytlačený aj na obale produktu a zaslaný v elektronickej verzii.

（2）Môžu byť tieto zástrčky s vnútorným šesťhranným závitom použité v prostrediach s vysokými vibráciami?

Iste, ale na inštaláciu sa odporúča použiť závitové uzamykacie lepidlo (napríklad Loctite 243/262), ktoré poskytne lepší účinok proti uvoľneniu v prostredí s vysokými vibráciami.

Male Pipe Plug Internal Hex Thread Socket

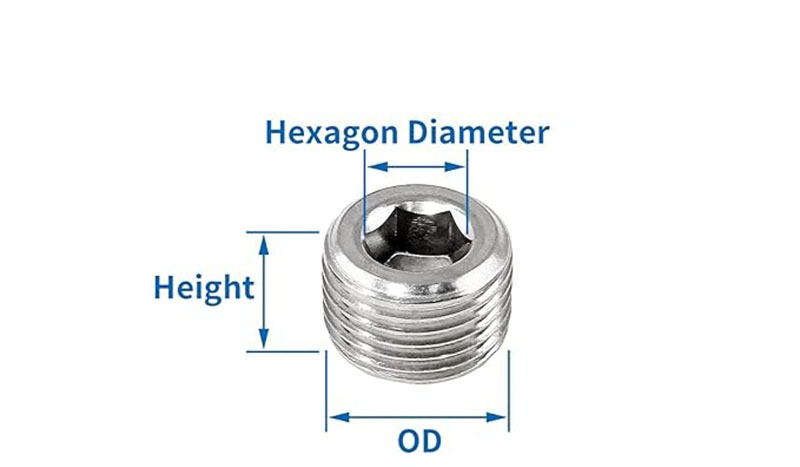

Niť	OD (palce)	vonkajší priemer (mm)	Výška	Priemer šesťuholníka
NPT1/8	13/32≈3/8	10,287 mm	0,31"/8 mm	0,19"/5 mm
NPT1/4	33/64≈1/2	13 000 mm	0,39"/10 mm	0,23"/6 mm
NPT 3/8	43/64≈5/8	17,145 mm	0,43"/11 mm	0,31"/8 mm
NPT1/2	27/32≈3/4	20.500 mm	0,59"/15 mm	0,39"/10 mm
