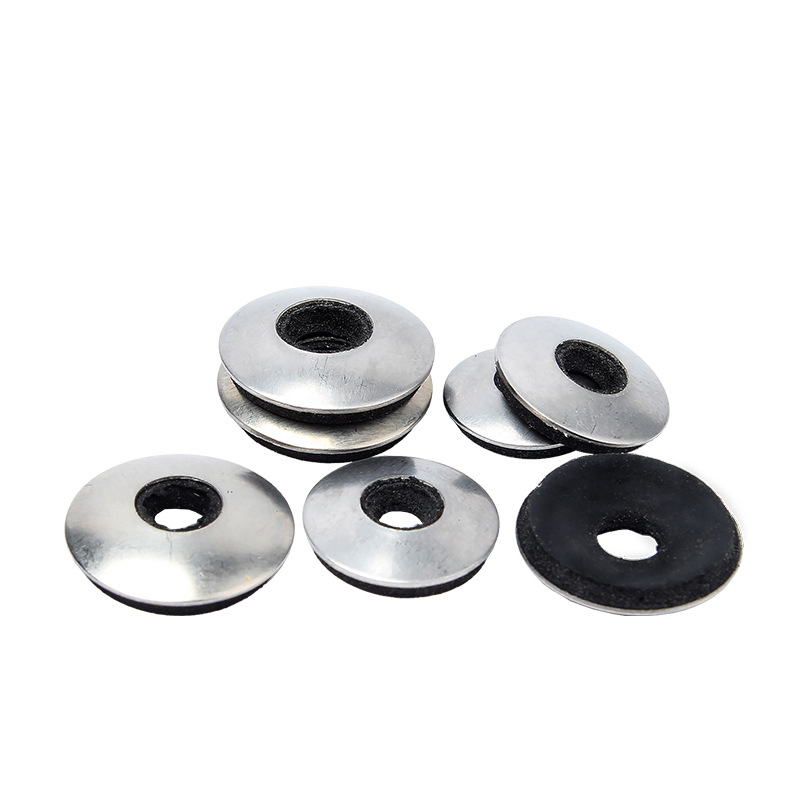

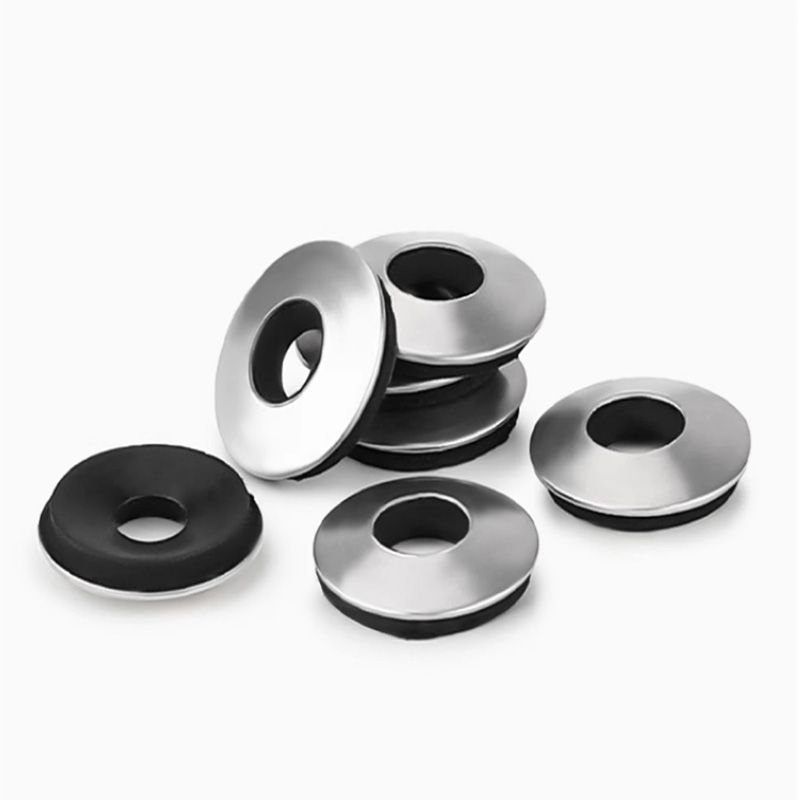

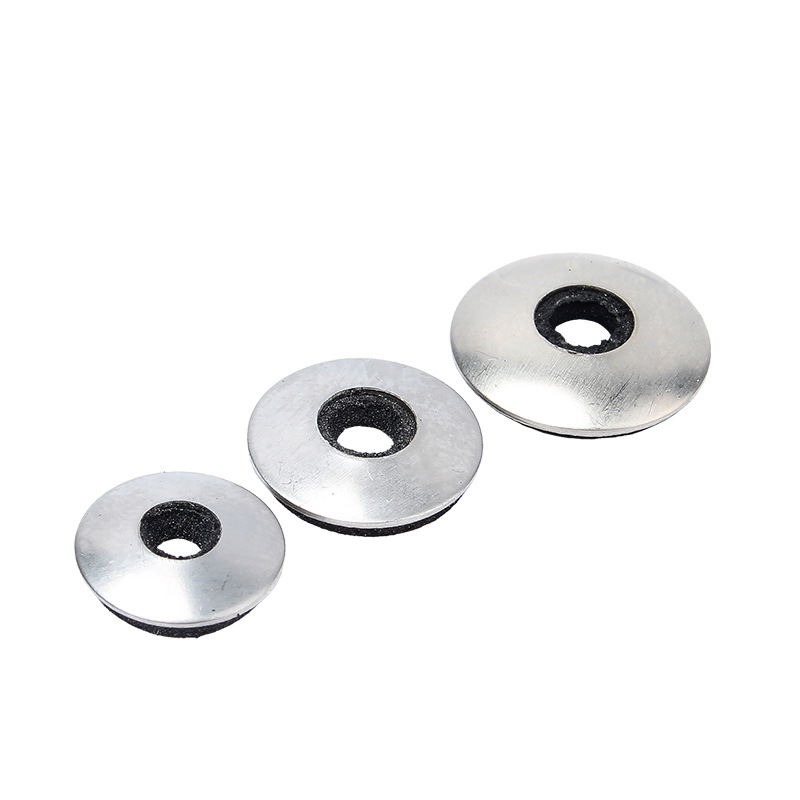

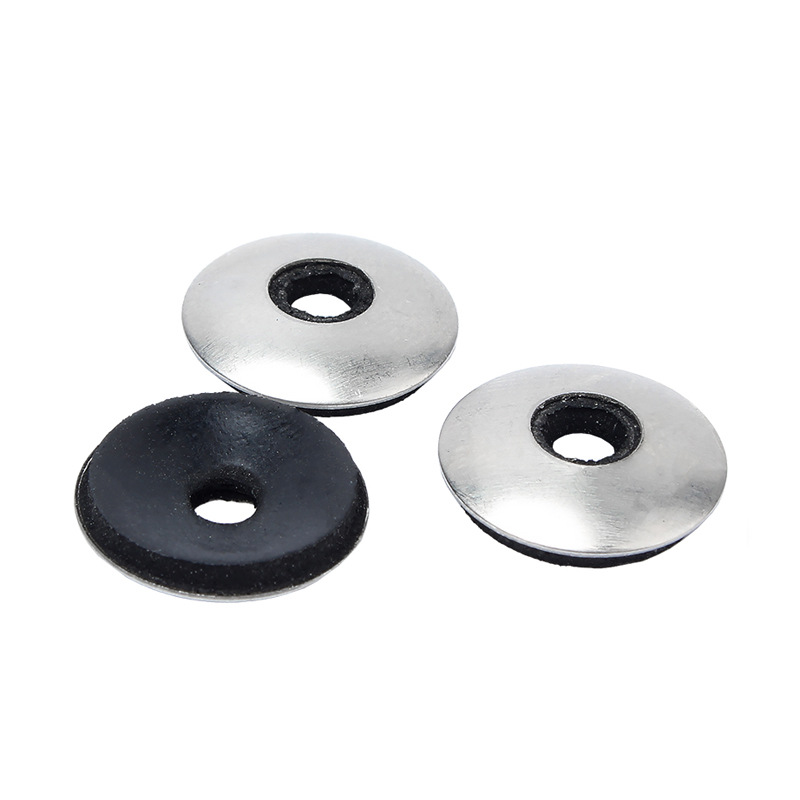

Neoprénové EPDM lepené tesniace podložky

Štrukturálne vlastnosti neoprénových EPDM lepených tesniacich podložiek sú nasledovné:

(1) Integrované vulkanizačné spojenie

Kovová podložka neoprénových EPDM lepených tesniacich podložiek je trvalo pripojená k neoprénovej gume prostredníctvom procesu vysokoteplotnej vulkanizácie a nehrozí žiadne riziko oddelenia alebo oddelenia.

(2) Kovový vonkajší krúžok

Vonkajšia časť je zvyčajne vyrobená lisovaním nízkouhlíkovej ocele, pozinkovanej ocele alebo nehrdzavejúcej ocele a je umiestnená na vonkajšom okraji alebo zadnej časti podložky.

(3) Tesniaci krúžok z chlórprénovej gumy

Nachádza sa na vnútornej strane alebo spodnej časti kovového krúžku a tvorí vyvýšené tesnenie alebo plochý tesniaci povrch.

(4) Dutá alebo čiastočne utesnená štruktúra

Dizajn neoprénových EPDM lepených tesniacich podložiek spočíva v tom, že kovový vonkajší krúžok je pokrytý gumeným vnútorným krúžkom. Spodná guma je o niečo vyššia ako kovový okraj, čo zaisťuje, že tesniaca plocha je prvým bodom kontaktu.

(5) Protišmyková a polohovacia štruktúra

Medzi kovovým vonkajším okrajom a gumeným vnútorným okrajom nie je žiadna medzera. Po utiahnutí sa guma stlačí, až kým nedosiahne kovovú rovinu, čím sa dosiahne funkcia „stlačenia polohy“.

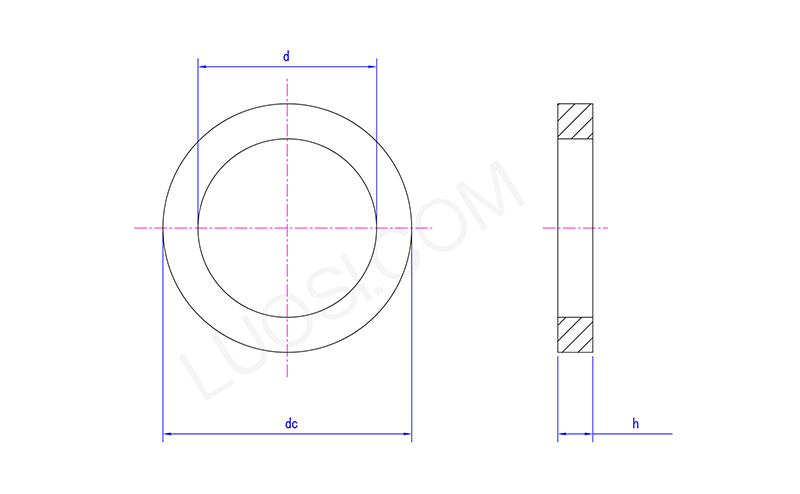

（6）Štandardné rozmery

Bežné priemery otvorov, vonkajšie priemery a hrúbky zodpovedajú medzinárodným normám a možno ich priamo nahradiť bežnými plochými podložkami alebo O-krúžkami v kombinácii.

Pracovný princíp

Neoprénové EPDM lepené tesniace podložky sú typom tesniaceho komponentu s obmedzenou kompresiou. Teraz mi dovoľte predstaviť vám princíp fungovania.

（1）Prvotný kontakt

Keď skrutka prejde vnútorným otvorom neoprénových EPDM lepených tesniacich podložiek a začne sa uťahovať, vrstva chloroprénovej gumy v spodnej časti tesnenia sa najskôr dostane do kontaktu s povrchom spájaného komponentu. V tomto bode guma neprešla výraznou deformáciou a medzi kovovým vonkajším prstencom a povrchom pripájaného komponentu je stále malá medzera.

(2) Elastická kompresia

Pokračujte v uťahovaní, chloroprénový kaučuk je vystavený tlaku a podlieha elastickej deformácii. Guma je vtlačená do povrchu spojovacieho komponentu, aby sa vytvorilo „tesnenie fitingu“. Guma zároveň vplyvom tlaku vytvára odrazovú silu, ktorá tesne pritlačí tesniaci kryt v opačnom smere, aby sa zabránilo prenikaniu kvapaliny.

(3) Kovová zátka

Keď je guma do určitej miery stlačená, vonkajší okraj kovového vonkajšieho krúžku sa dostane do kontaktu s povrchom spájaného komponentu. Tuhosť kovu určuje bod zastavenia kompresie - guma sa nebude stláčať donekonečna.
