Podložky DIN 463 s dlhým štítkom a krídlom

Podložky podložky DIN 463 S dlhou záložkou a krídlom výber materiálu priamo ovplyvňuje ich výkon a použiteľné prostredie. Najčastejšie používané materiály sú uhlíková oceľ a nehrdzavejúca oceľ a niekedy sa používajú aj iné špeciálne materiály, ako je mosadz.

(1) Uhlíková oceľ

Vysoká pevnosť a nízke náklady sú hlavnou voľbou v priemyselných aplikáciách.

Je široko používaný vo všeobecných priemyselných oblastiach, kde sa vyžaduje vysoká pevnosť, náklady sú citlivé a korozívnosť prostredia nie je silná.

(2) Nerezová oceľ

Podložky z nehrdzavejúcej ocele DIN 463 s dlhým štítkom a krídelkom majú mimoriadne dobrú odolnosť proti hrdzi.

Má vynikajúcu odolnosť proti korózii a je veľmi vhodný do vlhkého alebo chemicky korozívneho prostredia. Má tiež vlastné vlastnosti odolnosti voči vysokej a nízkej teplote.

Aplikačný scenár: Bežne sa používa v potravinárskom priemysle, zdravotníckych pomôckach, námornom priemysle, chemických závodoch a iných priemyselných odvetviach, kde má ochrana proti hrdzi prísne požiadavky.

（3）Iné materiály

Mosadz： Bronzový materiál DIN 463 Podložky s dlhým okrajom a krídlom sa používajú hlavne v tých špeciálnych situáciách, kde sa vyžadujú nemagnetické vlastnosti alebo špecifická vodivosť.

Návrhy na výber materiálu

V praktickej prevádzke je zosúladenie materiálu podložiek DIN 463 Tab Washer with Long Tab and Wing s prostredím používania zásadným krokom na dosiahnutie dlhodobej stabilnej prevádzky produktu.

（1）Všeobecné vnútorné priemyselné prostredie: Zamerajte sa na kontrolu nákladov, voliteľná uhlíková oceľ s pozinkovaním

（2）Drsné korozívne prostredie: Vyberte si nehrdzavejúcu oceľ.

（3）Požiadavky na vzhľad alebo pre špeciálne príležitosti: Voliteľná povrchová úprava Black Oxide na uhlíkovej oceli alebo nehrdzavejúcej oceli. Ak sú požadované nemagnetické alebo vodivé vlastnosti, je možné zvoliť mosadzný materiál.

（4）Žiadne požiadavky na prevenciu korózie: Ak neexistujú žiadne obavy z hrdze, nepotiahnutá uhlíková oceľ je najlacnejšou možnosťou.

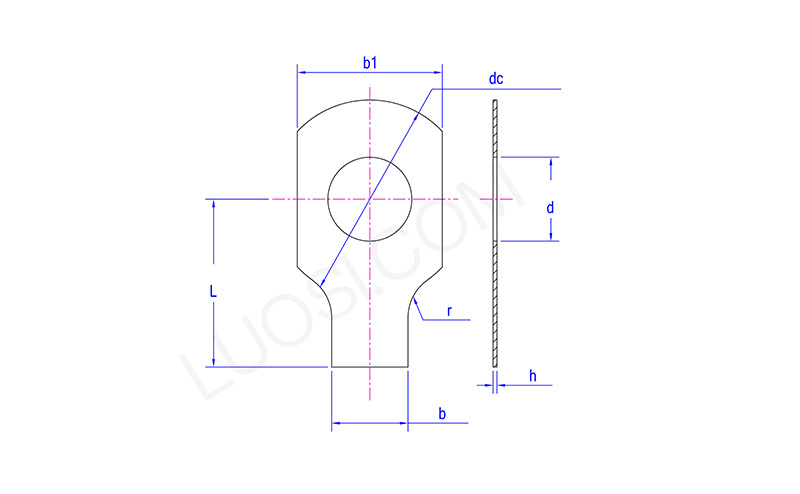

Po	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
jednosmerný max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
