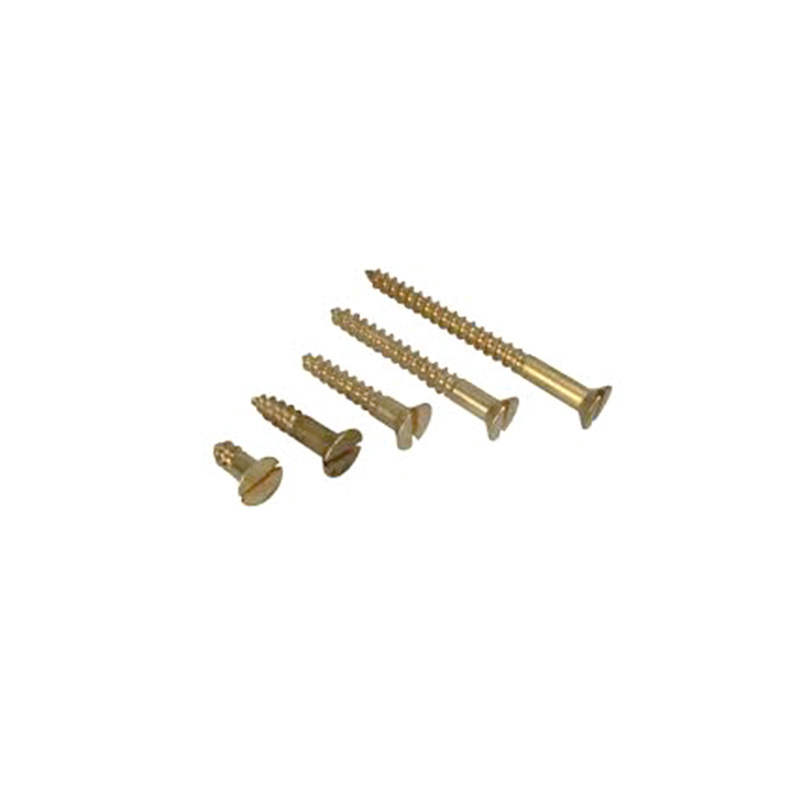

Samorezná skrutka do dreva so zápustnou hlavou s drážkou

Samorezná skrutka do dreva s drážkou a zápustnou hlavou vyrobená v továrni Xiaoguo® môže byť úplne zapustená do dreva, ak sa použije so zodpovedajúcim zápustným vrtákom. Upevňovacia časť tak zostane skrytá a hotové predmety budú vyzerať úhľadne.

Odoslať dopyt

Popis produktu

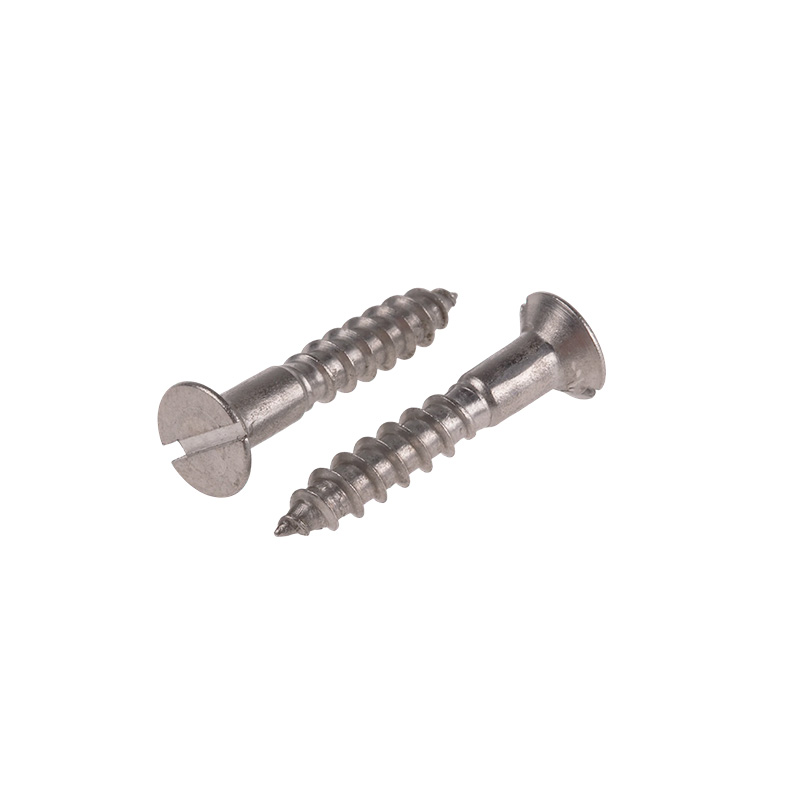

Samorezná skrutka do dreva so zápustnou hlavou s drážkou je typ spojovacieho prvku na obrábanie dreva s kužeľovou hlavou (s uhlom skosenia 90°) a drážkou s drážkou na vrchu. Hlavu je možné úplne zasunúť do predrezaných kužeľových otvorov v dreve a po dotiahnutí bude hlava v jednej rovine s povrchom dreva alebo o niečo nižšie ako povrch dreva. Telo skrutky má hlboké a hrubé drevené závity a chvost je kužeľovitá špicatá hlava. Dá sa priamo zaskrutkovať do dreva (pre tvrdé drevo alebo veľké priemery sa odporúča predvŕtať otvor). Táto samorezná skrutka do dreva so zápustnou hlavou s drážkou je vhodná na spájanie a upevňovanie drevených výrobkov, ktoré vyžadujú rovný povrch a žiadne odkryté hlavy.

anglický názov	Samorezná skrutka do dreva so zápustnou hlavou s drážkou
Spoločné normy	DIN 97
Typ hlavy	Zápustná / plochá hlava
Typ slotu	Štrbinový
Typ vlákna	Drevená niť (hrubé stúpanie, hlboké stúpanie)
Formulár tipu	Kónická samorezná hlava hrotu

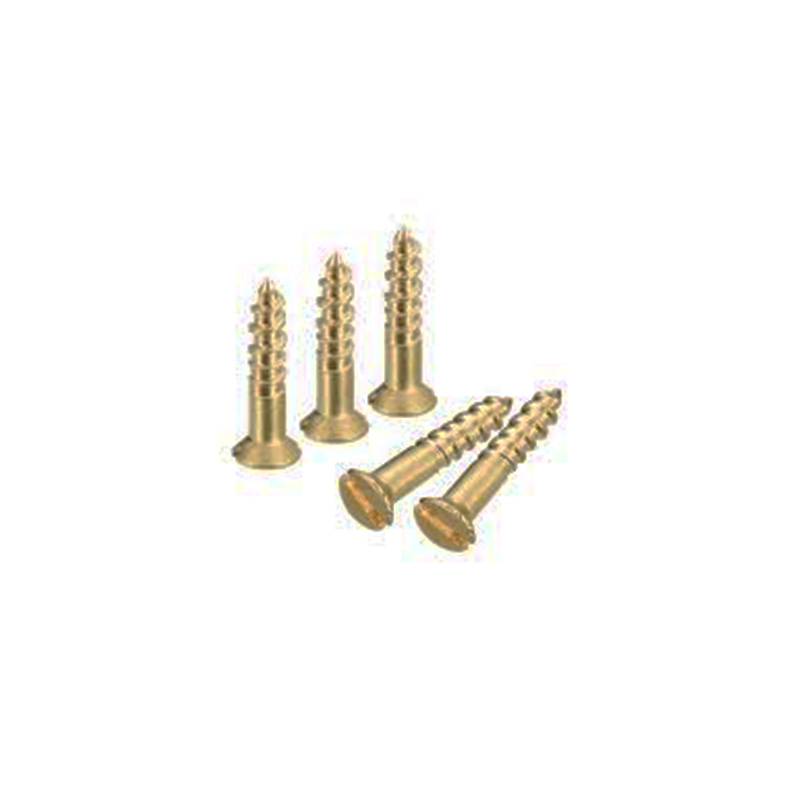

Slotted Countersunk Head Wood Self Tapping Screw

Štrukturálne vlastnosti

Štruktúrne vlastnosti samoreznej skrutky do dreva so zápustnou hlavou s drážkou budú predstavené v piatich častiach.

Štruktúra hlavy

1. Tvar hlavy: Kužeľovitý, ako lievikovitý tvar, zvyčajne s uhlom kužeľa 90°. Horný povrch hlavy je plochý a strany sú naklonené.

2. Rozmer hlavy: Vonkajší priemer hlavy je približne 1,8 až 2,2-násobok priemeru závitu skrutky a výška hlavy je približne 0,5 až 0,6-násobok priemeru závitu.

3. Použitie hlavy： Po upevnení tejto samoreznej skrutky so zápustnou hlavou do dreva celá hlava skrutky zapadne do vopred vyrobeného kužeľového otvoru na dreve. Zostane v jednej rovine alebo trochu pod povrchom dreva a nebude vyčnievať.

Priamy dizajn slotu

1. Typ pohonu je rovný slot. Drážka ide priamo od stredu von na obe strany.

2. Šírka štrbiny sa pohybuje od 0,6 mm do 2,0 mm, hĺbka štrbiny je 0,3 mm až 0,8 mm. Oba konce štrbiny sú vyrobené s okrúhlymi rohmi.

3. Charakteristika drážky: Môže byť poháňaná najbežnejším plochým skrutkovačom.

Štruktúra tyče

1.Tyčová forma: Rozdeľuje sa na typy s plným závitom a čiastočným závitom.

Štruktúra závitu

1.Typ závitu: Typický drevený závit, nie bežný mechanický závit.

2.Profil: Uhol profilu zuba je približne 60°, ale hrot zuba je veľmi ostrý a základňa zuba má hladký oblúkový prechod.

3.Rozstup zubov: pomerne široký.

Štruktúra hrotu

1. Tvar hrotu: Kónický hrot s kužeľovitosťou približne 30°–45°. Hrot nie je extrémne ostrý; namiesto toho má veľmi malý plochý povrch alebo okrúhlu hlavu.

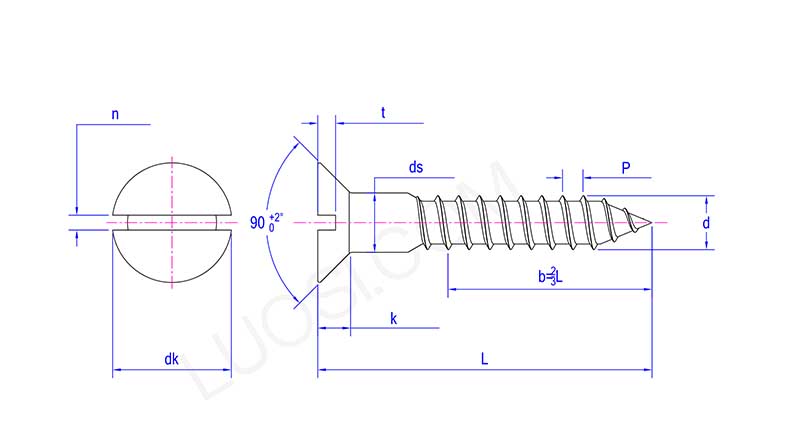

Slotted Countersunk Head Wood Self Tapping Screw

Po	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk max	5	6	7	8	9	10	11	12	14	16	20
dk min	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k max	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n min	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t max	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
t min	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
