Skrutka do dreva s okrúhlou drážkou DIN 96

Skrutka do dreva s okrúhlou hlavou DIN 96 s drážkou vyrábaná továrňou Xiaoguo® sa dodáva v širokom rozsahu špecifikácií a veľkostí, vhodných pre montáž v malom aj veľkom meradle a je široko používaná.

Odoslať dopyt

Popis produktu

Nasleduje úvod k špecifikáciám a rozmerom skrutky do dreva s guľatou hlavou s drážkou DIN 96 normy.

Štandardný rozsah: Priemer závitu 1,6 mm až 8 mm, metrický, jednoduchý, okrúhla hlava, vrták do dreva (hrubý závit).

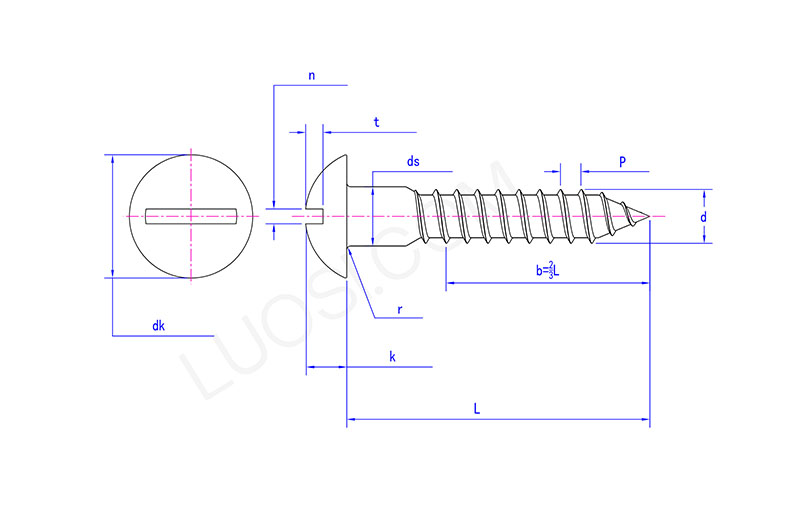

Kľúčové rozmery (mm, bežné špecifikácie)

d: Menovitý priemer závitu

ds: Priemer tyče (hladká časť tyče)

dk: Priemer hlavy

k: Výška hlavy

n: Šírka slotu

t: Hĺbka drážky (maximálna)

L: nominálna dĺžka (spoločný rozsah)

d	ds (max/min)	nevie (nie)	k	n	T（max）	L
1.6	1,6/1,2	3.2	1.1	0.4	0.7	3-12
2.0	2,0/1,6	4.0	1.4	0.5	0.9	4-16
2.5	2,5/2,1	5.0	1.7	0.6	1.1	5-20
3.0	3,0/2,6	6.0	2.1	0.8	1.35	6-25
3.5	3,5/3,02	7.0	2.4	0.8	1.6	8-30

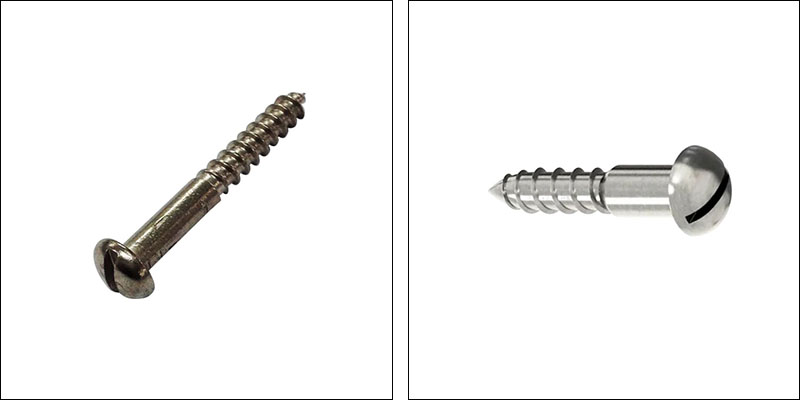

< style="text-align:center;"> Slotted Round Head Wood Screw DIN 96

Úvod do materiálu

Bežné materiály pre skrutky do dreva s okrúhlou hlavou s drážkou DIN 96 zahŕňajú hlavne uhlíkovú oceľ, nehrdzavejúcu oceľ a zliatinu medi. Špecifický typ materiálu, ktorý sa má vybrať, závisí od prostredia použitia, požiadaviek na pevnosť a nákladového rozpočtu.

(1) Uhlíková oceľ

Uhlíková oceľ je najbežnejšie používaný materiál pre skrutky do dreva, vyznačuje sa nízkou cenou, vysokou pevnosťou a dobrým spracovateľským výkonom. Medzi nimi je najbežnejším typom nízkouhlíková oceľ, pretože má nízky obsah uhlíka, lepšiu húževnatosť a výkonnosť pri spracovaní a je vhodná na tvárnenie za studena.

(2) Nerezová oceľ

Povrch prirodzene tvorí hustý oxidový film, ktorý poskytuje vynikajúcu ochranu proti korózii. Nie je potrebná žiadna dodatočná povrchová úprava a je vhodný do väčšiny vlhkých prostredí a vonkajších aplikácií.

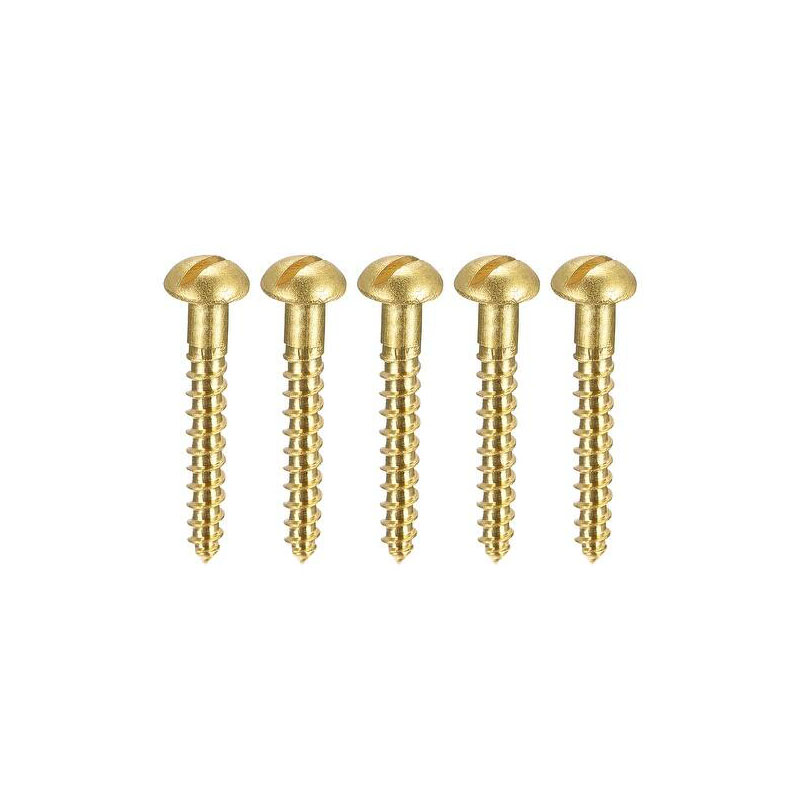

（3）Zliatina mosadze / medi

Zliatina medi Skrutky do dreva s guľatou hlavou DIN 96 s drážkou (bežne vyrobené z mosadze) sa často používajú v špeciálnych dekoratívnych alebo funkčných nastaveniach kvôli ich prirodzenému zlatému vzhľadu, vynikajúcej odolnosti proti korózii a vodivosti.

Materiál	Charakteristika	Použiteľné scenáre
Mosadz, CuZn	Vzhľad je krásny a zlatistej farby. Má dobrú odolnosť proti korózii, ale jeho pevnosť je nižšia ako u uhlíkovej ocele.	Špičkový nábytok, reštaurovanie starožitností, umelecké inštalácie, dekoratívne hardvérové doplnky, elektrické prípojky
Bronzová	Jeho odolnosť proti korózii je lepšia ako odolnosť mosadze a jeho vzhľad je tmavšej hnedej farby.	Nádoby, vonkajšie dekorácie, fixácia sôch

Po	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	12	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk max	4.63	5.8	6.75	7.65	8.6	9.5	10.5	11.05	13.35	15.2	18.9
dk min	4.23	5.3	6.25	7.15	8	8.9	9.9	10.35	12.55	14.4	18.1
k max	1.98	2.37	2.65	2.95	3.25	3.5	3.95	4.34	4.86	5.5	6.8
k min	1.78	2.07	2.35	2.65	2.95	3.2	3.65	3.94	4.46	5.1	6.4
n min	0.6	0.8	0.9	1	12	12	1.4	16	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
r	0.2	0.2	0.4	0.4	0.4	0.4	0.4	0.4	0.5	0.5	0.5
t max	1.3	1.54	1.74	1.98	2.2	2.5	2.7	2.8	3.06	3.66	4.32
t min	0.9	1.06	1.26	1.38	16	1.9	2.1	2.2	2.34	2.94	3.6

（4）Ďalšie voliteľné materiály

Zliatina hliníka

Ľahký, odolný voči korózii, ale s nižšou pevnosťou

Vhodné pre dočasnú konštrukciu, ľahkú dekoráciu a výstavné usporiadanie

Zliatina titánu

Extrémne vysoká pevnosť, extrémne odolná voči korózii, avšak s vysokými nákladmi a náročným spracovaním

Vhodné pre špeciálne oblasti, ako je letectvo a špičkové lekárske vybavenie

FAQ

（1）Zhrdzavie počas námornej prepravy uhlíková oceľ skrutka do dreva s okrúhlou hlavou DIN 96 s drážkou?

Aby sme znížili riziko hrdze spôsobenej vlhkosťou počas prepravy, zvyčajne prijímame ochranné opatrenia, ako je papier na ochranu proti hrdzi VCI + tesnenie plastového vrecka + vysúšadlo, ktoré môže účinne zabrániť hrdzi.

（2）Ako vyhodnotiť koróznu odolnosť skrutiek DIN 96?

Odolnosť proti korózii sa hodnotí pomocou testov v soľnej hmle. Pozinkované skrutky z uhlíkovej ocele zvyčajne vydržia 48-100 hodín; skrutky z nehrdzavejúcej ocele vydržia stovky až tisíce hodín bez hrdzavenia.

（3） Aký by mal byť montážny moment?

Krútiaci moment závisí od materiálu, druhu dreva a podmienok mazania. Napríklad, keď sa skrutka do dreva DIN 96 s drážkou z uhlíkovej ocele DIN 96 zaskrutkuje do tvrdého dreva, odporúčaný krútiaci moment je približne 2–3 N·m. Prekročenie tejto hodnoty môže spôsobiť skĺznutie štrbiny alebo zlomenie hlavy.
