1/4 BSP Mužské tesnenie so šesťhrannou hlavou

Tesnenie 1/4 BSP samčie šesťhranná hlava je malá časť používaná na zablokovanie olejových alebo kontrolných otvorov v hydraulickom systéme. Špecifikácia je vonkajší závit 1/4 palca BSP (teda G1/4") a hlava je vonkajší šesťhran. Dá sa utiahnuť pomocou bežného kľúča. Zvláštnosťou je, že sa dodáva so samosvorným tesniacim krúžkom - tento tesniaci krúžok je upevnený na čelnej strane zástrčky a nespadne ani sa neposunie.

Technické špecifikácie

Nasledujúce parametre týkajúce sa 1/4 BSP samčieho šesťhranného tesnenia slúžia len ako referencia. Konkrétne údaje sa môžu líšiť v závislosti od špecifikácií.

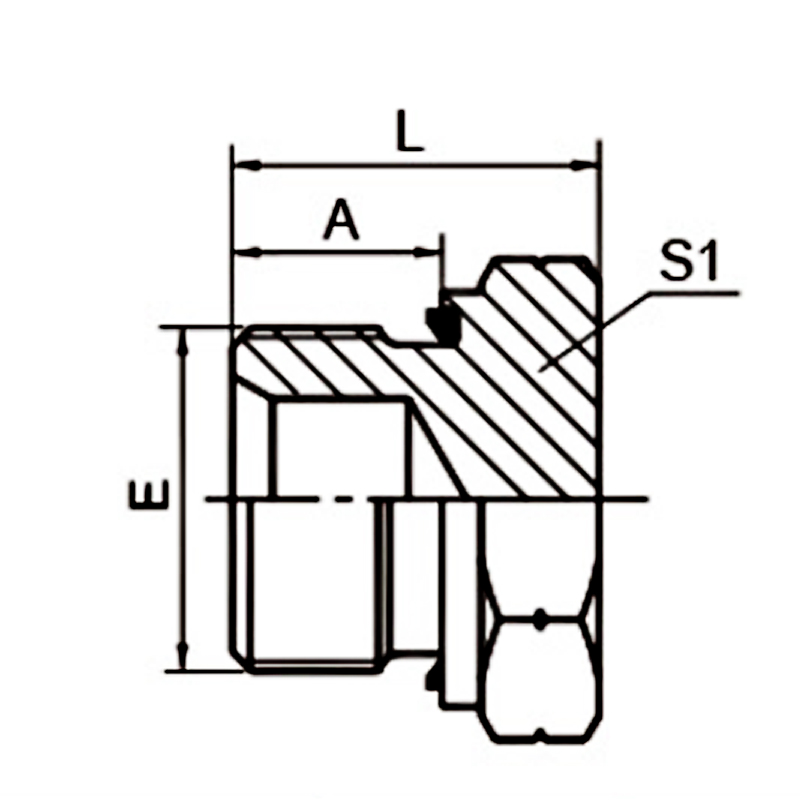

Projekt	Hodnota
Špecifikácia vlákna	G1/4" (BSPP)
Šírka hrany šesťuholníka	Zvyčajne 19 mm
Dĺžka závitu	Približne 12-15 mm
Maximálny pracovný tlak	Až 350-400 barov
Prevádzková teplota (NBR)	-40 °C až +120 °C
Prevádzková teplota (FKM)	-15 °C až +200 °C
Materiál	Uhlíková oceľ (galvanizovaná / poniklovaná), nehrdzavejúca oceľ 304/316L, mosadz

Hlavné vlastnosti

(1) Šesťhranný tvar hlavy

Dá sa utiahnuť pomocou bežného vidlicového kľúča alebo nástrčného kľúča. Operácia je jednoduchá.

Vonkajší šesťhranný tvar vydrží väčšiu uťahovaciu silu ako vnútorný šesťhranný tvar a je menej pravdepodobné, že sa hlava pošmykne alebo poškodí.

（2）Vstavaný tesniaci krúžok proti odpojeniu

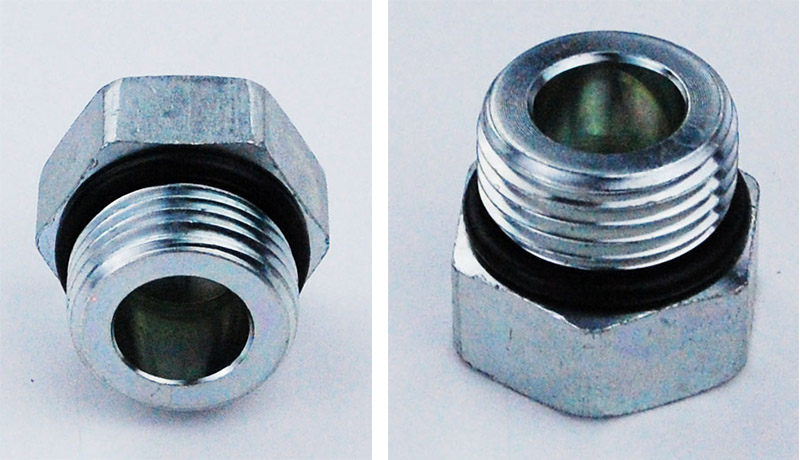

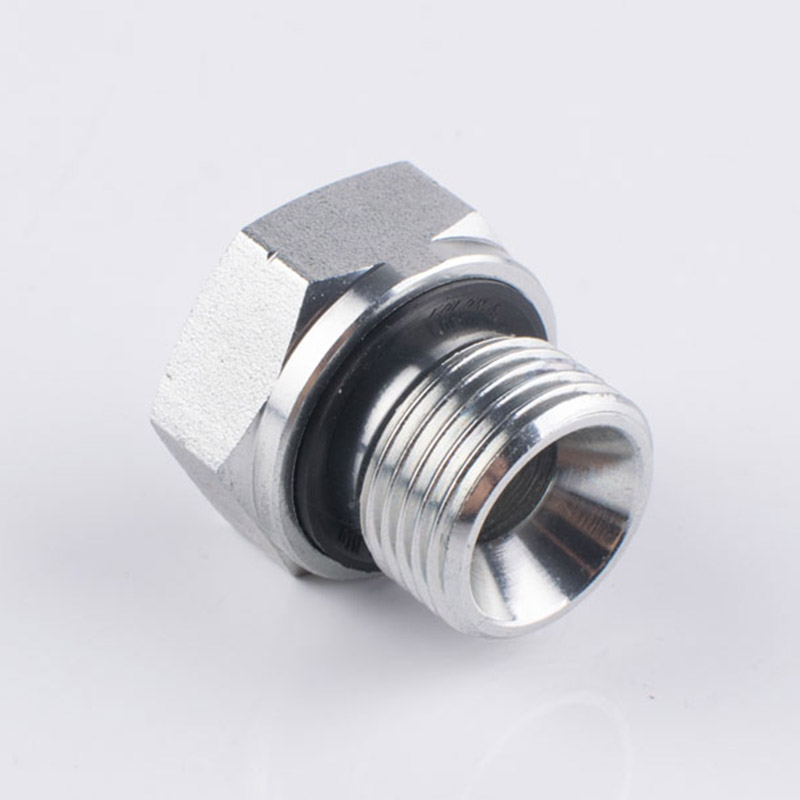

Tesniaci krúžok je upevnený v drážke na čelnej strane 1/4 BSP samčieho šesťhranného tesnenia a nespadne ani sa neposunie.

Pri inštalácii nie sú potrebné žiadne samostatné tesnenia, ani nie je potrebné ovíjať pásku suroviny alebo aplikovať tmel.

（3） Tesnenie na konci, zaisťujúce spoľahlivý a nepriepustný výkon

Po utiahnutí je tesniaci krúžok tesne pritlačený medzi koncovú plochu 1/4 BSP samčieho šesťhranného tesnenia a rovinu výstupu oleja, čím sa vytvorí tesnenie.

Nie je ovplyvnené presnosťou závitu.

（4）Široká škála možností materiálu

Galvanizácia uhlíkovej ocele: Cenovo výhodná.

Nerezová oceľ 304/316L: Odolná voči korózii, vhodná do morského, chemického a potravinárskeho prostredia.

Bronz: Vhodné pre vodné, plynové alebo nízkotlakové olejové okruhy.

V súlade s medzinárodnými normami

Veľkosť zodpovedá medzinárodným štandardom a môže byť použitá v spojení s rôznymi mechanickými zariadeniami.

（5）Jednoduchá inštalácia a údržba

Najprv ho zaskrutkujte rukou, aby ste sa uistili, že sú závity správne zarovnané. Potom ho pomocou kľúča utiahnite.

Po demontáži a montáži, pokiaľ nie je tesniaci krúžok poškodený, je možné ho znovu použiť.

（6）Identifikácia je jasná.

Na hornom povrchu šesťhrannej hlavy je zvyčajne vyrazené „G1/4“ alebo „1/4“, čo je vhodné na identifikáciu na mieste.
