12 Skrutka drážkovej príruby

Skrutka s 12 drážkovou prírubou Xiaoguo® má 12-bodový dizajn hlavy, ktorý dokonale ladí s očkovým kľúčom. Aj v stiesnenom priestore sa dá stále prevádzkovať. V porovnaní so šesťhrannou hlavou je operačný priestor zmenšený o 50%. Príďte sa opýtať na cenu vzorky, aby ste zažili rýchlu inštaláciu.

Odoslať dopyt

Popis produktu

Úvod do materiálov

Výber materiálu pre skrutku s 12 drážkovou prírubou je veľmi rôznorodý a spadá hlavne do štyroch kategórií: uhlíková oceľ, legovaná oceľ, nehrdzavejúca oceľ a špeciálne zliatiny. Výber materiálu závisí od vašich špecifických požiadaviek na pevnosť, odolnosť proti korózii, pracovnú teplotu a náklady.

(1) Uhlíková oceľ

Uhlíková oceľ je najpoužívanejšou a cenovo najefektívnejšou možnosťou. Prostredníctvom rôznych procesov tepelného spracovania (kalenie + popúšťanie) možno dosiahnuť rôzne stupne pevnosti v rozmedzí od 4,8 do 12,9, aby sa splnili rôzne požiadavky na zaťaženie. Je vhodný pre všeobecný priemysel, automobilové konštrukcie, stavebníctvo a všeobecné stroje.

(2) Legovaná oceľ

Pridaním prvkov ako chróm, molybdén a nikel do uhlíkovej ocele a následným presným tepelným spracovaním možno výrazne zlepšiť mechanické vlastnosti ocele. Pevnosť je extrémne vysoká a má vynikajúcu odolnosť proti únave a odolnosť proti nárazu. 12 drážková prírubová skrutka z legovanej ocele sa široko používa v automobilových závesných systémoch, interiéroch motorov, skrutkách veží veterných turbín a ťažkých stavebných strojoch.

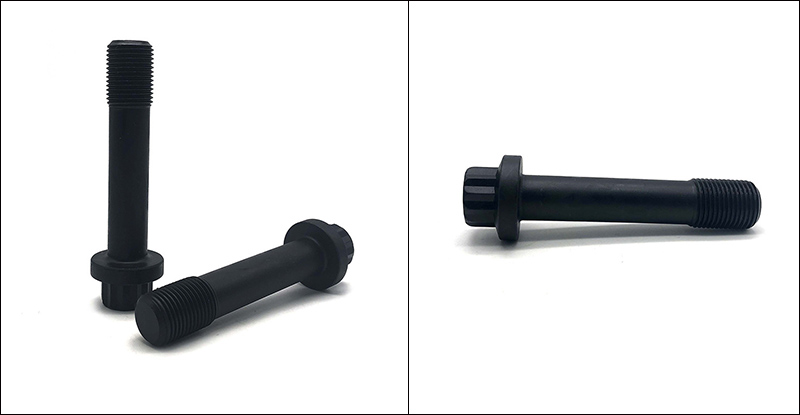

12 Spline Flange Screw

(3) Nerezová oceľ

Hlavná výhoda nehrdzavejúcej ocele spočíva v jej vlastnej odolnosti proti korózii. Spomedzi nich je 304 (A2) najbežnejším typom a je vhodný na spracovanie potravín a všeobecné vonkajšie prostredie; zatiaľ čo 316 (A4) bol špeciálne navrhnutý pridaním molybdénu, vďaka čomu je 12 drážkovaná prírubová skrutka obzvlášť vhodná pre prostredia s vysokým obsahom slanej hmly a vysoko korozívne prostredia, ako napríklad v oceánoch, pobrežných oblastiach alebo chemických závodoch atď.

(4) Špeciálna zliatina

Medzi špeciálne zliatinové materiály patrí Chrome-Moly, Ti, zliatiny odolné voči vysokým teplotám, zliatiny hliníka, mosadz atď. Sú navrhnuté tak, aby spĺňali špecifické požiadavky zákazníkov na výkon, ako je odolnosť voči vysokej teplote, nízka hmotnosť, vodivosť a nemagnetizmus. Hlavne pre špeciálne priemyselné oblasti, ako je letecký, závodný, medicínsky, petrochemický a elektrotechnický priemysel.

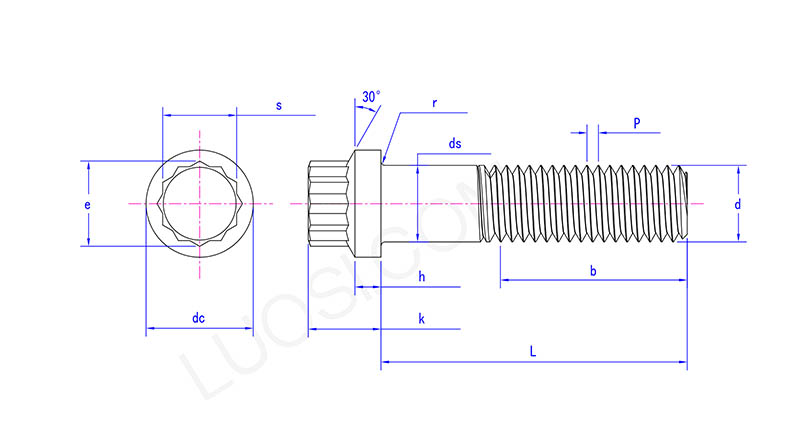

12 Spline Flange Screw

Po	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
jednosmerný max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Výkonový stupeň a pevnosť v ťahu

Výkonnostná trieda je základným ukazovateľom určujúcim pevnosť 12 drážkovanej prírubovej skrutky. Bežné výkonnostné triedy a ich zodpovedajúce pevnosti v ťahu sú nasledovné:

（1）8,8 stupeň: Minimálna pevnosť v ťahu je približne 800 MPa (asi 116 000 psi), ktorá spadá do rozsahu strednej až vysokej pevnosti a je najpoužívanejšia.

（2）10,9: Minimálna pevnosť v ťahu je približne 1 000 MPa (asi 145 000 psi), vhodná pre scenáre vyžadujúce vysokopevnostné spoje.

（3）12,9: Minimálna pevnosť v ťahu je približne 1 220 MPa (asi 177 000 psi), čo je jedna z najvyšších úrovní pevnosti medzi legovanými oceľami.

(4) Mandarínka stupeň 5: Pevnosť v ťahu je približne 120 000 psi, čo zodpovedá metrickému stupňu 8,8.

（5）Americký štandardný stupeň 8: Pevnosť v ťahu je približne 150 000 psi, čo zodpovedá metrickému stupňu 10,9.
