Skrutky trajektu 12 bodov

Aby sa predišlo dlhej dodacej lehote skrutiek s veľkým priemerom M20 a väčších, sú hroty Xiaoguo® Ferry Bolts 12 vybavené bežnými zásobami M22, M24, M27 a M30. Najväčšia dĺžka dosahuje až 200 mm. Ak ich zákazníci súrne potrebujú, môžeme ich dodať do 48 hodín, čím sa skráti čakacia doba.

Odoslať dopyt

Popis produktu

Správne používanie

Ak chcete predĺžiť životnosť Ferry Bolts 12 bodov, správnym používaním môžete účinne zabrániť niektorým stratám produktov. Prečítajte si prosím nasledujúci obsah a používajte produkty v súlade s normami.

(1) Príprava závitových otvorov

Vyčistite závity: Pred montážou odstráňte z otvorov závitov olejové škvrny, piliny od železa, staré lepidlo na závity, hrdzu atď.

Rohové zaoblenie otvoru: Uistite sa, že povrch príruby Ferry Bolts 12 bodov môže byť dokonale zarovnaný s rovinou obrobku, bez akýchkoľvek medzier.

Hĺbka otvoru závitu: Pre oceľové diely by hĺbka záberu mala byť aspoň 1-násobok priemeru závitu; pri mäkkých materiáloch, ako je liatina a zliatiny hliníka, by mal byť aspoň 1,5 až 2-násobok priemeru.

（2）Používajte správne nástroje

Je potrebné použiť 12-bodový nástrčný kľúč alebo 12-bodový hviezdicový kľúč. Je prísne zakázané používať šesťhranné nástrčné kľúče alebo vidlicové kľúče.

Uistite sa, že veľkosť objímky presne zodpovedá rozmeru protiľahlej hrany hlavy skrutky (napríklad pre M10 použite 12-bodovú objímku 12 mm).

（3）Na utiahnutie krok za krokom použite momentový kľúč

Utiahnite podľa štandardnej odporúčanej hodnoty krútiaceho momentu (pozri referenčný krútiaci moment suchého závitu triedy 12,9):

Špecifikácia	Odporúčaný krútiaci moment (N·m)	Špecifikácia	Odporúčaný krútiaci moment (N·m)
M6	12-15	5/16″	20-25
M8	28-32	3/8″	40-45
M10	55-65	7/16″	60-70
M12	95-110	1/2″	100-120
M14	150-170	9/16″	140-160
M16	230-260	5/8″	190-220

（4）Použite podložky (ak je to potrebné)

Ferry Bolts 12 bodov sa dodáva s povrchom príruby a zvyčajne nevyžaduje podložku. Ak však inštalačný povrch nie je rovný, možno pridať oceľovú plochú podložku, aby sa zabezpečilo, že povrch príruby bude úplne v kontakte. (Hrúbka podložky nesmie presiahnuť 1 mm.)

（5）Ošetrenie proti hryzeniu (vyrobené z nehrdzavejúcej ocele)

Materiál z nehrdzavejúcej ocele je náchylný na zadieranie pri uťahovaní vysokou rýchlosťou alebo vysokým krútiacim momentom. Pred montážou je potrebné na závity naniesť antiadhézny prostriedok.

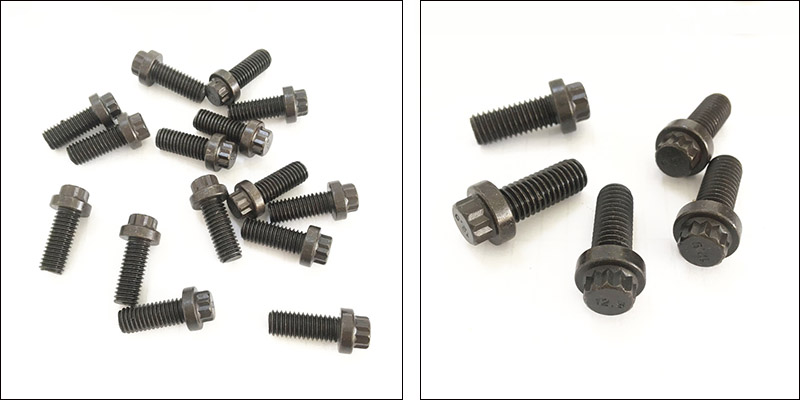

Ferry Bolts 12 Points

Špeciálne požiadavky na skladovanie materiálu

Pre špeciálny materiál Ferry Bolts 12 bodov sme tiež zhrnuli nasledujúce informácie, dúfame, že vám pomôžu.

（1）Nehrdzavejúca oceľ: Nemiešajte s výrobkami z uhlíkovej ocele. Skladovací priestor by mal byť udržiavaný čistý a bez železných pilín.

（2）Zliatina titánu: Zabráňte kontaktu s chlórom, fluórom a inými halogénmi; neprichádzajte do priameho kontaktu s nehrdzavejúcou oceľou, aby ste zabránili elektrochemickej korózii.

（3）Zliatina hliníka: Vyhnite sa kontaktu so silnými kyselinami a silnými zásadami; povrchovo eloxované výrobky je potrebné chrániť pred poškriabaním.

(4) Mosadz: Zabráňte kontaktu s plynným amoniakom (ktorý je náchylný spôsobiť korózne praskanie pod napätím).

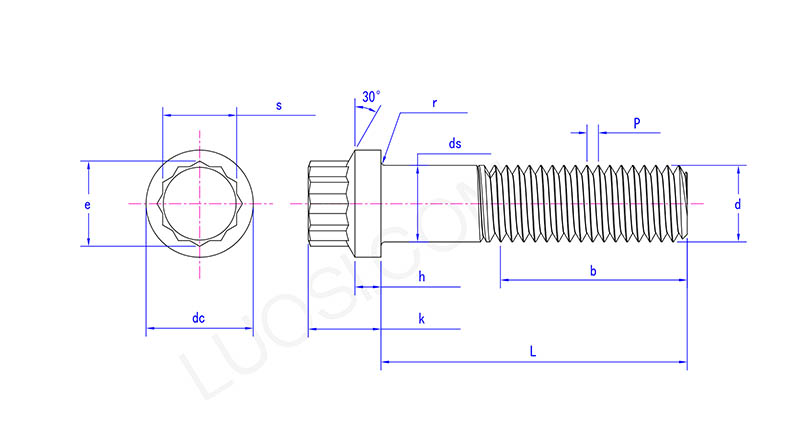

Ferry Bolts 12 Points

Po	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
jednosmerný max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75
