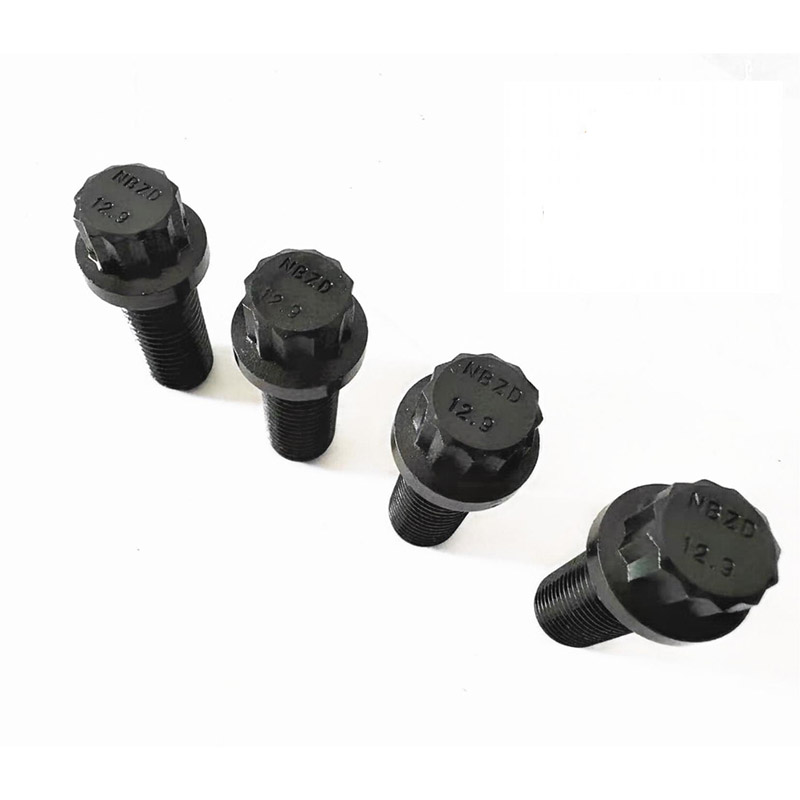

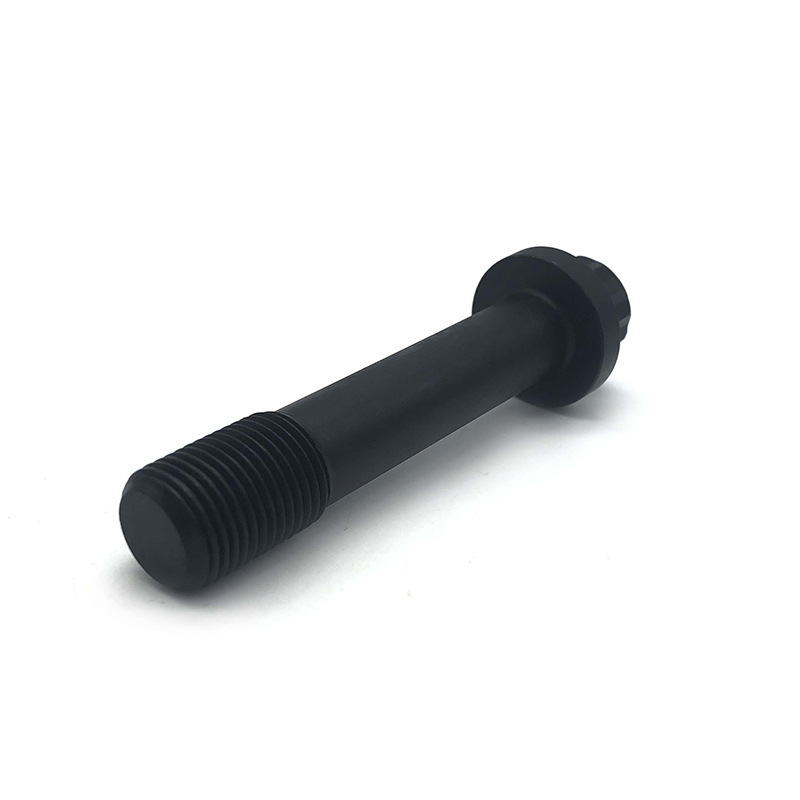

Ferry Bolt

Čo by sme mali robiť, ak skrutky v pracovnom prostredí s vysokou teplotou zmäknú? Svorník Xiaoguo® Ferry je vyrobený zo žiaruvzdornej legovanej ocele s povlakom Dacromet, ktorý vydrží nepretržitú teplotu 300 °C. V špecifických vysokoteplotných pracovných prostrediach sa jeho životnosť môže predĺžiť trojnásobne. V prípade záujmu Vám vieme poskytnúť skúšobnú správu.

Odoslať dopyt

Popis produktu

Scenár použitia

Rozsah použitia Ferry bolt je veľmi rozsiahly, hlavne sústredený v tých kritických odvetviach, ktoré majú extrémne prísne požiadavky na pevnosť, odolnosť voči vibráciám a priestor.

（1）Automobilový priemysel

Ide o jednu z najpoužívanejších oblastí, najmä vďaka svojej malej veľkosti hlavy, schopnosti odolávať vysokému krútiacemu momentu a vynikajúcej odolnosti voči vibráciám, vďaka čomu je veľmi vhodná na inštaláciu do kompaktných častí, ako sú motory a prevodovky.

(2) Letectvo

Letecké inžinierstvo je oblasťou s mimoriadne vysokými požiadavkami na hmotnosť, pevnosť a spoľahlivosť. Ferry skrutka je štandardná výbava. Ich konštrukcia hlavy umožňuje ich použitie v stiesnených priestoroch a môže poskytnúť vyšší krútiaci moment ako bežné skrutky.

（3）Ťažké stroje a ťažba

V ťažkom priemysle, ako sú bane a cementárne, môžu skrutky zmierniť poškodenie zariadenia spôsobené extrémnym mechanickým namáhaním a abrazívnymi materiálmi.

(4) Ropa a plyn

V obmedzenom prostredí s vysokou intenzitou a vysokou odolnosťou proti korózii môže výhoda malej veľkosti hlavy efektívne šetriť miesto a poskytnúť účinnú prevenciu korózie.

(5) Energia a sila

Skrutky veží veterných turbín, zariadení na ťažbu ropy a vnútorných komponentov jadrových elektrární musia byť schopné odolať vibráciám a nárazom.

（6）Priemyselné a všeobecné stroje

Prípravky obrobkov, zariadenia výrobnej linky, kompresory atď. - všeobecná priemyselná montáž.

（7）Stavebníctvo a pozemné stavby

Používa sa na spojovacie uzly nosníkov a stĺpov v oceľových konštrukciách, ako sú mosty a veľké budovy.

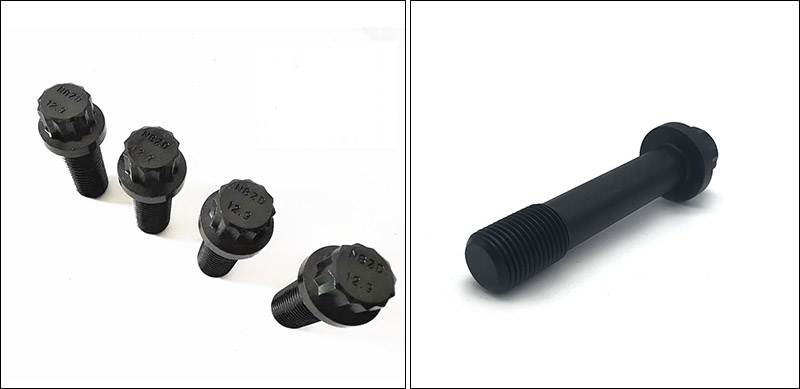

Ferry Bolt

(8) Námorné a pobrežné

Používa sa na spojovacie uzly nosníkov a stĺpov v oceľových konštrukciách, ako sú mosty a veľké budovy.

（9）Železničná doprava

Ferry skrutka sa používa aj v kľúčových častiach koľajových vozidiel. Používajú sa na pripojenie závesného systému a upevnenie spojovacích zariadení medzi vlakmi a majú mimoriadne vysoké bezpečnostné požiadavky.

(10) Lekárske pomôcky

Zliatina titánu sa používa ako materiál pre ortopedické implantáty vďaka svojej vynikajúcej biokompatibilite a odolnosti proti korózii, ako napríklad v kostných skrutkách používaných na fixáciu zlomenín.

（11）Elektronika a telekomunikácie

V oblasti elektronických a komunikačných zariadení sa na upevnenie presných komponentov používajú skrutky malých rozmerov. Ich konštrukcia hlavy tiež pomáha predchádzať hromadeniu prachu, čo je prospešné pre udržanie čistoty zariadenia.

(12) Nová energia

Vo vznikajúcich oblastiach, ako je výroba solárnej energie a nové energetické batérie, sa používa aj ako konštrukčný spojovací prvok a upevňovací prvok pre batériové moduly.

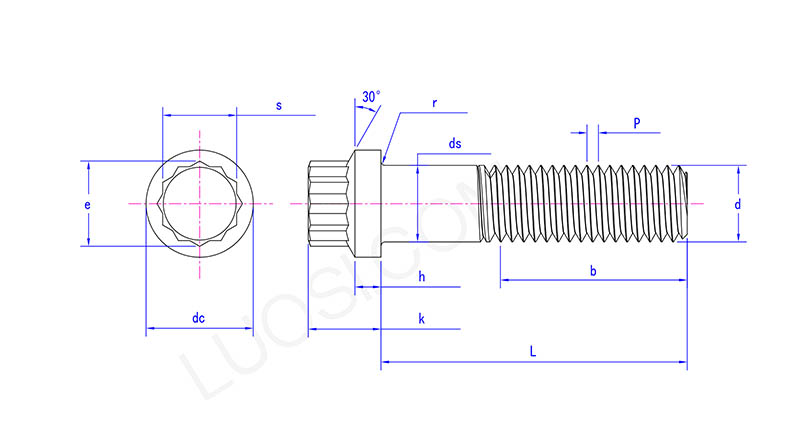

Ferry Bolt

Po	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
jednosmerný max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

FAQ

（1） Aké sú hlavné rozmery?

Ako príklad si vezmite DIN 34800 M10×1,5×40: Špecifikácia závitu je M10, stúpanie je 1,5 mm, nominálna dĺžka je 40 mm, vonkajší priemer hlavy je približne 14 mm a priemer príruby je približne 20 mm.

(2) Aká je pevnosť v ťahu a tvrdosť trajektovej skrutky triedy 12.9?

Odpoveď: Minimálna pevnosť v ťahu je 1200 MPa (približne 174 000 psi), minimálna medza klzu je 1080 MPa a rozsah tvrdosti podľa Rockwella je 39-44 HRC.

（3）Aká dlhá je dodacia lehota? Môže byť poskytnuté laserové značenie alebo balenie značky?

Štandardné produkty na sklade trvajú 3-7 dní, vlastné produkty trvajú 20-30 dní.

Môžeme poskytnúť:

Laserové značenie, prispôsobené balenie a antikorózne balenie – tieto prispôsobené služby možno podrobnejšie rozobrať neskôr.
