Kotviace kliny pre uchytenie s dodatočným napätím

Pre hromadný nákup kotevných klinov Xiaoguo® pre uchopenie s dodatočným napätím ponúkame neštandardné veľkosti, laserom gravírované logá značky a prispôsobené balenie. Môžeme poskytnúť zodpovedajúce produkty od jednotlivých otvorov až po 55 otvorov kotevných blokov, ktoré spĺňajú všetky špecifické požiadavky rôznych inžinierskych projektov.

Odoslať dopyt

Popis produktu

Pracovný princíp

Princíp činnosti kotevných klinov pre uchopenie s dodatočným napätím je založený na dvoch mechanizmoch: samosvorný klin a prenos trecej sily.

(1) Zloženie systému

Kompletný kotviaci systém zvyčajne pozostáva z:

Oceľové lanká (predpínacie výstuže): Znášajú ťahovú silu.

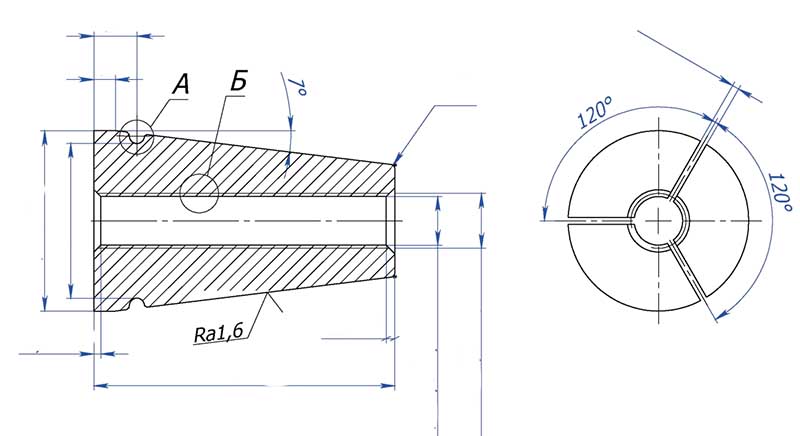

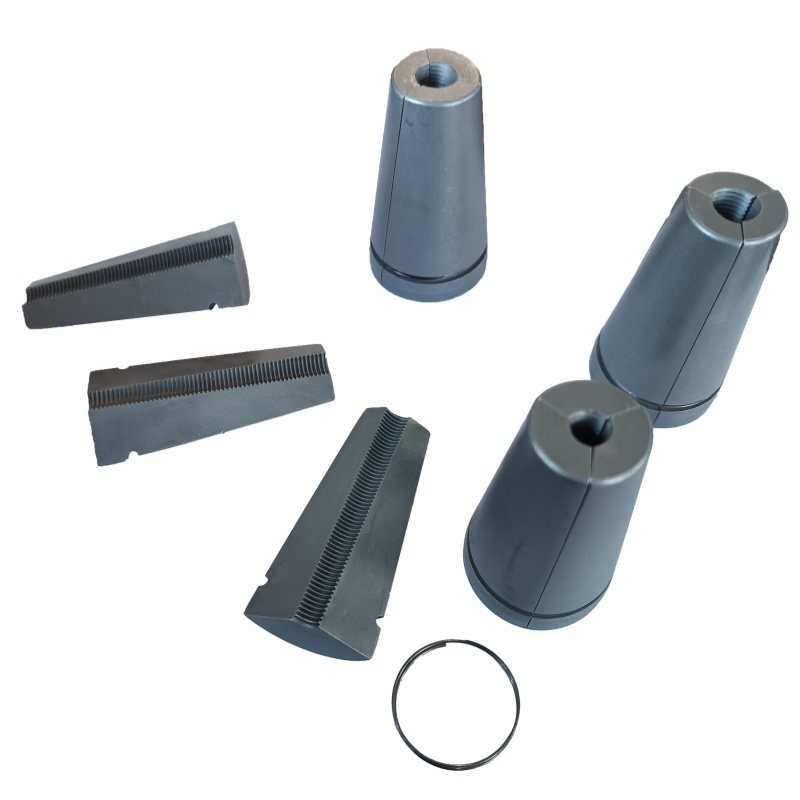

Kliny (upínacie dosky): Zložené z dvoch alebo troch kusov, tvoriacich kužeľovú upínaciu jednotku, s hrebeňmi na vnútornom povrchu.

Kotviace dosky: Pri kužeľových otvoroch sa uhol kužeľa otvoru zhoduje s vonkajším uhlom kužeľa klinu (zvyčajne asi 6°55′).

Kotviace podložky: Prenášajú tlak na betón a zohrávajú lokálnu nosnú úlohu.

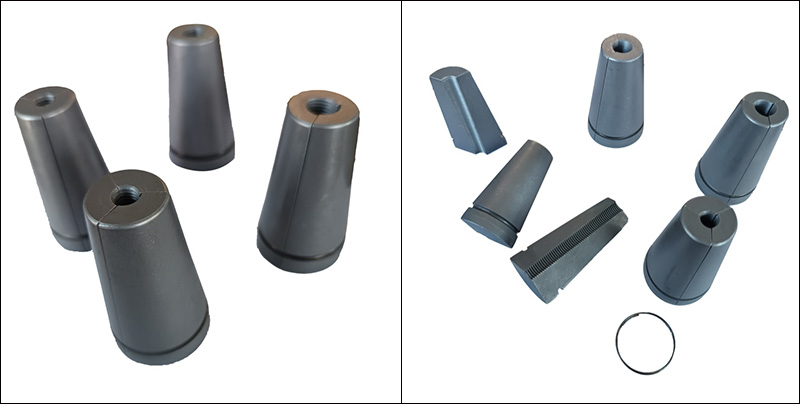

Anchor Wedges for Post Tension Griping

(2) Pracovný postup

Fáza napínania: Napínací zdvihák napína oceľové vlákna. V tomto bode ešte nie sú kotviace kliny pre uchopenie s dodatočným napätím úplne zaklinené a oceľové vlákna sa môžu voľne pohybovať.

Fáza fixácie: Po dosiahnutí projektovanej napínacej sily sa hydraulický zdvihák zasunie, aby sa vyložil. V dôsledku kontaktu medzi vonkajším kužeľovým povrchom klinového bloku a vnútornou stenou kužeľového otvoru kotevnej dosky sa vytvára pretlak.

Samosvorná formácia: Sila sťahovania oceľového prameňa spôsobuje prudké zvýšenie tlaku medzi klinovým blokom a stenou kužeľového otvoru. Keď je trecia sila rovnaká alebo väčšia ako kontrakčná sila oceľového prameňa, vytvorí sa statická rovnováha medzi klinovým blokom a oceľovým prameňom, ako aj medzi klinovým blokom a kotvovou doskou. Oceľové vlákno je potom bezpečne zaistené.

Zadržanie predpätia: Následne sa napätie oceľových prameňov úplne prenesie na betónový prvok cez kotviace kliny pre uchytenie dodatočným napätím - kotviaca doska - kotviaca podložka.

（3）Samouzamykací stav

Či môže klin dosiahnuť spoľahlivé samosvornosť, závisí od vzťahu medzi uhlom klinu (uhol kužeľa) a koeficientom trenia. Teoreticky je samouzamykací stav:

Polovica uhla kužeľa (α/2) ≤ arctan(μ)

Kde μ je koeficient trenia medzi klinom a kužeľovým otvorom kotevnej dosky.

（4）Funkcia zubného vzoru

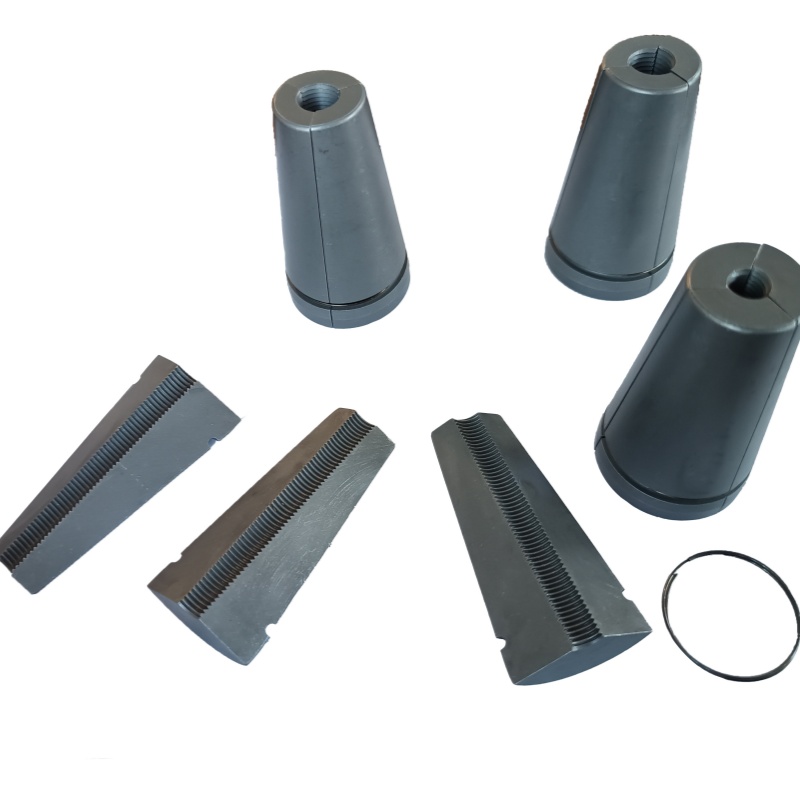

Ostré zubové vzory na vnútornom povrchu klinového bloku sú jedným z kľúčových dizajnov. Počas procesov napínania a kotvenia sa zubové vzory vložia do malých jamiek na povrchu oceľových prameňov, čo vedie k mechanickému prepojeniu.
