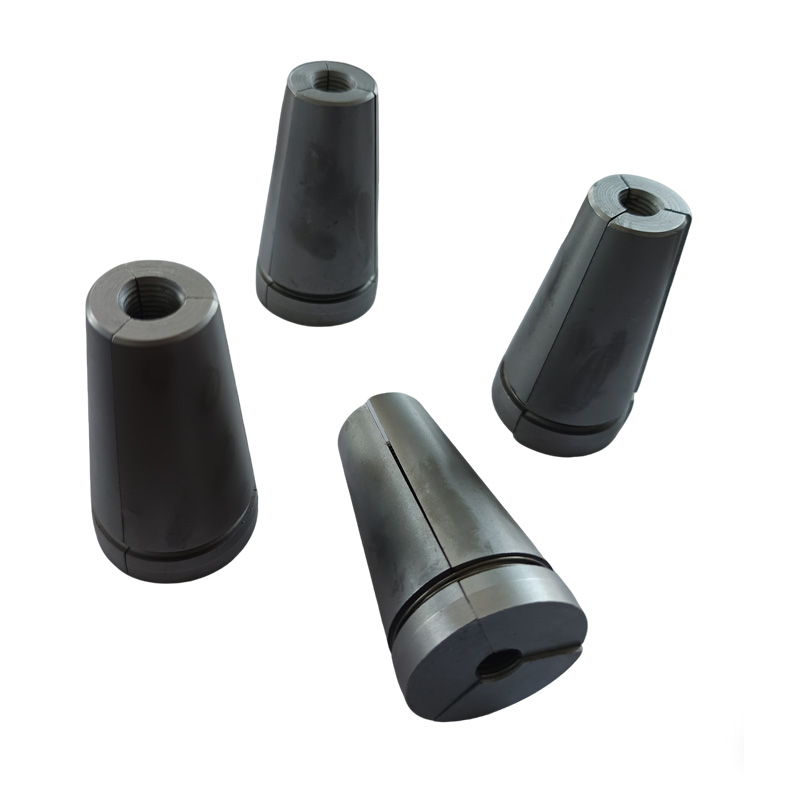

Prídavné napínacie kotviace kliny

Kľúčový výkon

Výkon kotevných klinov s dodatočným napätím priamo určuje štrukturálnu bezpečnosť a životnosť veľkých projektov, ako sú mosty a budovy. Výberom Xiaoguo® získate spoľahlivú záruku, ktorá odolá najprísnejším štandardom.

（1）Účinnosť ukotvenia statického zaťaženia

Koeficient účinnosti ηa ≥ 0,95

Či kotviaci systém dokáže efektívne využiť plnú pevnosť oceľových prameňov

（2）Konečné celkové napätie

εapu ≥ 2,0 %

Meria ťažnosť kotviaceho systému v konečnom stave, aby sa zabránilo krehkému porušeniu

(3) Únavový výkon

Žiadne zlyhanie po 2 miliónoch cyklov načítania

Zabezpečuje, že konštrukcia, ako sú mosty a veže veterných turbín, ktoré sú vystavené dlhodobému dynamickému zaťaženiu, nezlyhá v dôsledku únavy.

(4) Strata trenia v oblasti ukotvenia

Celková strata pri otvore kotvy + otvor pre trúbku ≤ 6 %

Znižuje stratu efektívneho predpätia spôsobenú trením, čo ovplyvňuje účinnosť napínania a kontrolu nákladov.

(5) Miera stiahnutia klinového bloku

Nízka zaťahovacia kotva ≤ 0,5 mm; Bežná kotva ≤ 6 mm

To priamo ovplyvňuje presnosť stanovenia predpätia. Čím menšie zatiahnutie, tým menšia strata predpätia pri zakladaní.

（6）Požiadavky na tvrdosť:

Kotviace kliny pod napätím: HRC 58-65; Kotviaca doska: HB ≥ 251

Uistite sa, že povrch dielov je odolný voči opotrebovaniu a nedeformuje sa ani nezbortí pod veľkým tlakom.

Klasifikácia

Prídavné kotviace kliny možno ďalej rozdeliť do mnohých typov. Hlavné klasifikačné kritériá sú založené na počte kusov, tvare vnútorných zubov a tvare vonkajšieho kužeľa. Zodpovedajúce konštrukčné vlastnosti a použitie

【1】počet kusov

(1) Dvojdielne

Konštrukčné charakteristiky: Dve symetrické klinovité upínacie dosky, keď sa spoja, tvoria v strede kruhový otvor

Typické aplikácie: Trvalá pracovná kotva na jednorazové použitie

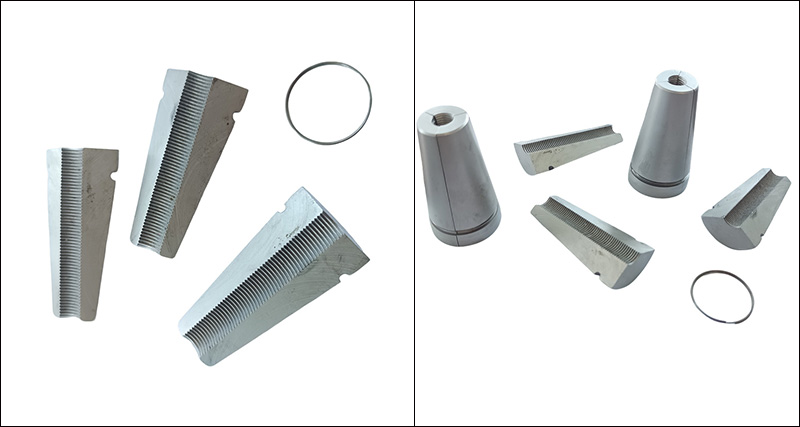

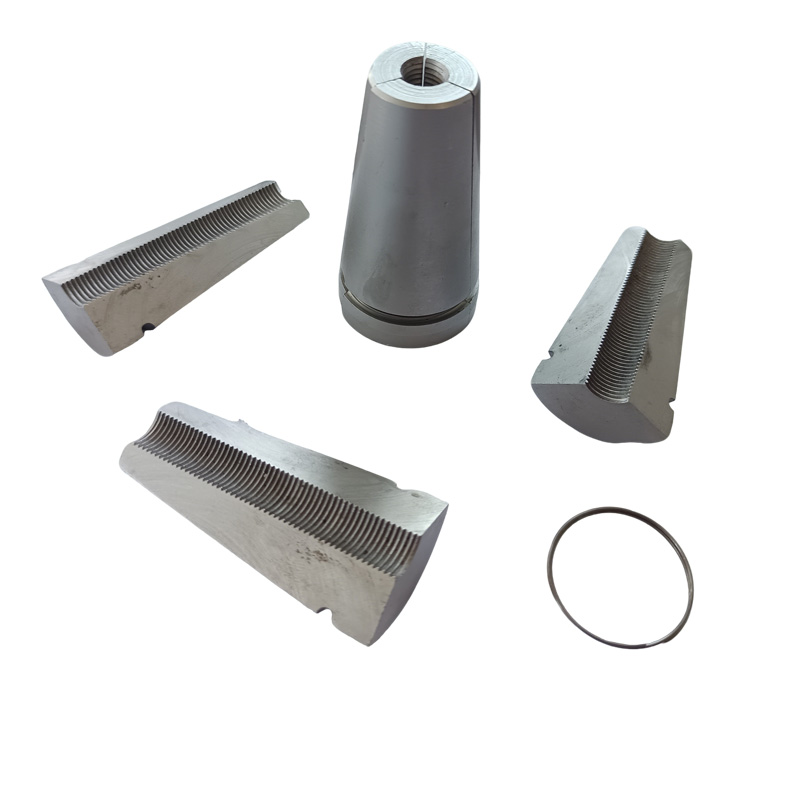

（2）Trojdielne

Štrukturálne charakteristiky: Tri klinovité upínacie dosky rovnomerne rozdelené s medzerami medzi nimi, vyžadujú koordináciu pružiny

Typické aplikácie: Kotva na náradie, opakovane použiteľná

【2】 tvar vnútorných zubov

(1) Kruhové zuby

Charakteristika: Kotviace kliny s dodatočným napätím majú viacero nezávislých kruhových vyčnievajúcich zubov s ostrými hrotmi zubov.

Použiteľné oceľové laná: Štandardné oceľové lano (štruktúra 1×7)

(2) Špirálový závit

Charakteristika: Nepretržitý špirálový vnútorný závit

Použiteľné oceľové lanká: Zväzok oceľového drôtu vysokej pevnosti alebo špeciálna predpätá výstuž

（3）Typ kombinácie

Charakteristika: Obvodové zuby + Pozdĺžne drážky

Použiteľné oceľové vlákna: Zlepšuje odstraňovanie triesok a výkon záberu

【3】 tvar vonkajšieho kužeľa

（1）Jedna kužeľová plocha

Charakteristiky kónického povrchu：Celý povrch má jedno zúženie (najbežnejšie)

(2) Dvojitý kužeľový povrch

Charakteristika kužeľového povrchu: V blízkosti veľkého konca je prechod v malom uhle, čo zlepšuje rozloženie síl

(3) S vodiacou časťou

Vlastnosti kónického povrchu: Valcová vodiaca časť sa rozprestiera od malého konca, čo uľahčuje počiatočné vloženie
