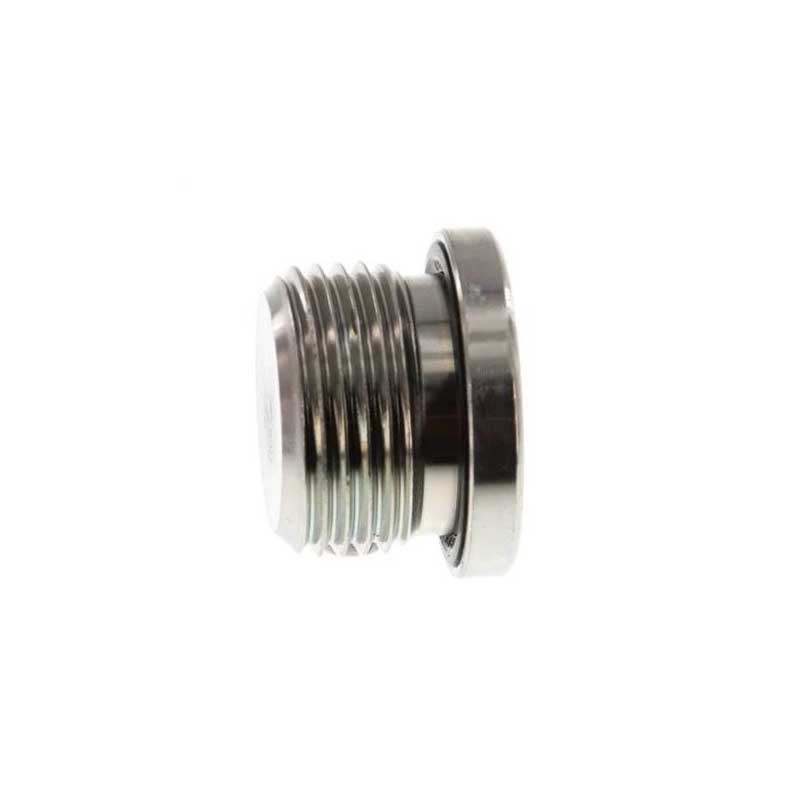

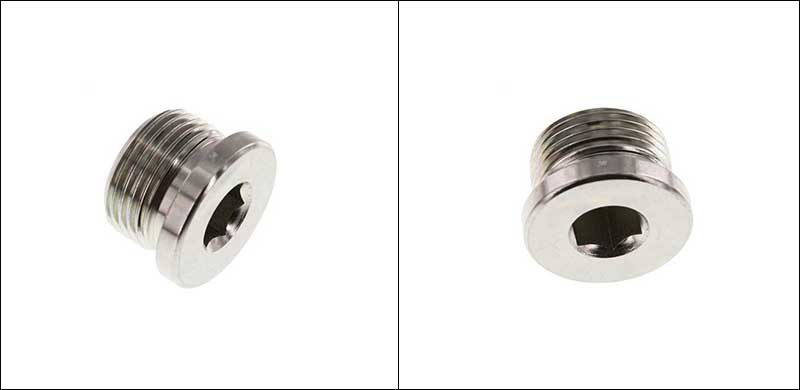

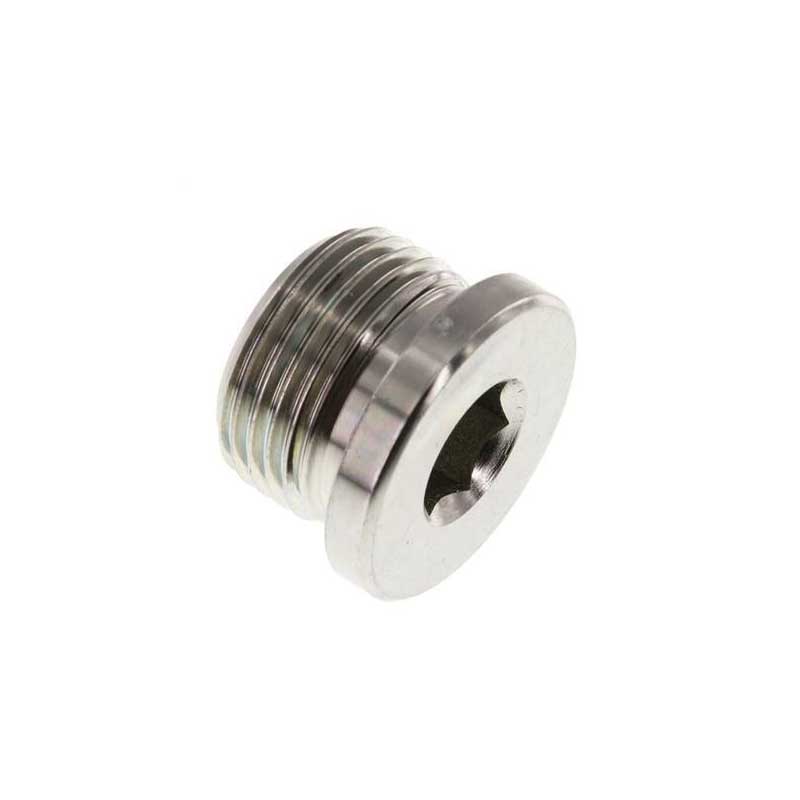

Šesťhranná hydraulická zátka BSP Samce Captive Seal Hollow

Spoločné špecifikácie BSP samčieho tesniaceho dutého šesťhranného hydraulického konektora od G1/8 palcov do G3 palcov. Rôzne produkty sa môžu mierne líšiť v konkrétnych rozmeroch. Tu je niekoľko príkladov typických veľkostí pre vašu referenciu:

Kroky inštalácie

Kľúčom k inštalácii BSP samčieho tesniaceho dutého šesťhranného hydraulického konektora je „presné ovládanie krútiaceho momentu“ a „ochrana tesniaceho prvku“. Celý proces možno rozdeliť do troch krokov.

【1】 Príprava pred inštaláciou

（1）Čistenie a kontrola: Dôkladne vyčistite hydraulické porty a závity BSP samčieho tesniaceho dutého šesťhranného hydraulického konektora, odstráňte olejové škvrny, železné piliny a iné nečistoty. Tiež skontrolujte, či tesniaci krúžok proti odpojeniu na skrutkovacom uzávere nie je starý, poškriabaný alebo zdeformovaný.

（2）Zakážte navíjanie pásov surovín: Nenavíjajte žiadne pásy surovín ani neaplikujte na závity tmel.

【2】Správny postup inštalácie

（1）Manuálne predbežné utiahnutie: Zarovnajte samčiu šesťhrannú hydraulickú zátku so samčím tesnením BSP s hydraulickým portom a vložte ju, pričom sa uistite, že závity sú správne a nekladú žiadny odpor. Utiahnite ho rukou, kým sa nedá ďalej utiahnuť.

（2）Uťahovanie momentovým kľúčom: Použite vnútorný šesťhranný kľúč a uistite sa, že na konečné utiahnutie používate momentový kľúč. Toto je najdôležitejší krok na zabránenie úniku.

(3) Kritériá hodnotenia: Utiahnite, kým tesniaci krúžok nebude v dokonalom kontakte s plochým povrchom portu.

【3】 Referenčná hodnota krútiaceho momentu

Pozrite si prosím nasledujúci všeobecný rozsah krútiaceho momentu pre priame závity BSP (jednotka: N·m):

【4】 Záverečná kontrola a testovanie

Po dokončení inštalácie by sa mala po natlakovaní systému vykonať skúška tesnosti. Použite handričku na utieranie okolo skrutkovacieho uzáveru a skontrolujte, či nie sú nejaké olejové škvrny. Ak zistíte netesnosť, nedoťahujte ho. Namiesto toho ho vyberte, aby ste skontrolovali tesnenie a závity. V prípade potreby ich vymeňte.
