Golier Lock Washer

V porovnaní s inými typmi častí proti uvoľneniu má Collar Lock Washer vyrábaný Xiaoguo® Factory tenšiu hrúbku. Pri použití šetria viac miesta a zaberajú menej miesta, vďaka čomu sú vhodné pre kompaktné konštrukcie.

Odoslať dopyt

Popis produktu

Dôvod, prečo Collar Lock Washer dokáže ušetriť miesto bez obetovania uzamykacieho efektu, spočíva v presnom oddelení jeho hrúbky a dizajnu vonkajšieho priemeru od jeho funkcie: vonkajší priemer je zmenšený, aby sa uľahčila inštalácia v úzkych priestoroch, zatiaľ čo hrúbka je hrubšia ako fyzická kompenzácia možnej straty uzamykacej sily po zmenšení vonkajšieho priemeru.

Hlavný dôvod: Tenký vonkajší priemer neznamená úplne tenký tvar; skôr je to konfigurácia "hrubé jadro a tenké okraje".

（1）Vonkajší priemer (OD): Menší

Nainštalujte ho bezpečne do slepých otvorov, na koniec vnútorných šesťhranných skrutiek alebo do stiesnených oblastí obklopených inými komponentmi.

(2) Hrúbka: Hrubšia

Kompenzujte možnú stratu pružnosti pružiny v dôsledku zmenšenia vonkajšieho priemeru poistnej podložky goliera, zaistite, aby mohla podopierať inštalačný povrch, a zaručte, že sa nezníži uzamykacia sila.

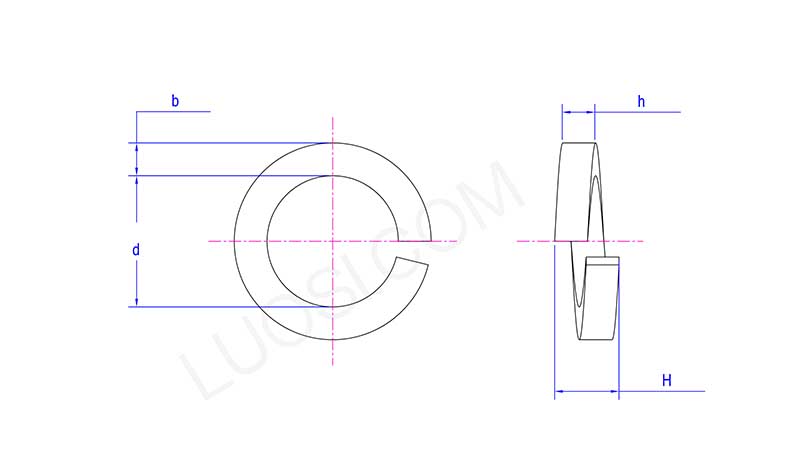

Collar Lock Washer

Po	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Typické aplikačné scenáre pre úsporu miesta

Upevňovací prvok Collar Lock Washer sa používa hlavne v situáciách, kde sa v stiesnených priestoroch vyžaduje vysoká pevnosť proti uvoľneniu, najmä ak sa používa v spojení so skrutkami s vnútorným šesťhranom.

（1）Automobily a pretekárske autá

Používa sa vo vysoko spoľahlivých kompaktných priestoroch, ako sú motory, zavesenia, hnacie ústrojenstvo atď., pričom sa dosahuje zníženie hmotnosti a zaistenie bezpečnosti.

(2) Letectvo a armáda

Používa sa v leteckých motoroch, kokpitoch a iných príležitostiach, kde je hmotnosť a priestor veľmi obmedzené. Collar Lock Washer sa často používa pri montáži motorov, trupov a podvozkov na zabezpečenie spoľahlivosti v extrémnych podmienkach. Okrem toho sa tento typ podložky často používa aj vo viacerých upevňovacích aplikáciách vo vojenských vozidlách, vrtuľníkoch a bojových lietadlách.

(3) presné stroje a priemyselná automatizácia

Používa sa v úzkopriestorových zariadeniach, ako sú zariadenia na presné spracovanie, priemyselné stroje, spoje robotov a automatizované montážne linky. Pretože je vonkajší priemer menší, ľahko sa hodí tam, kde je obmedzený priestor, a zvláda vysokú presnosť vyrovnania, ktorú si presná montáž vyžaduje.

(4) Elektrotechnika a elektronika

Používa sa vo vnútri elektronických zariadení, konektorov, panelov a podobných miest. Táto podložka s golierom vám poskytuje pevné zaistenie bez potreby ďalších podložiek – kompaktný spôsob, ako udržať veci tesne pri vibráciách.

(5) Ťažký priemysel a stavebníctvo

V ťažkých strojoch, stavebných zariadeniach a stavebných oceľových prácach je kompaktná veľkosť tejto podložky vhodnou voľbou pre inžinierov, ktorí potrebujú spoľahlivú odolnosť voči vibráciám a proti uvoľneniu.
